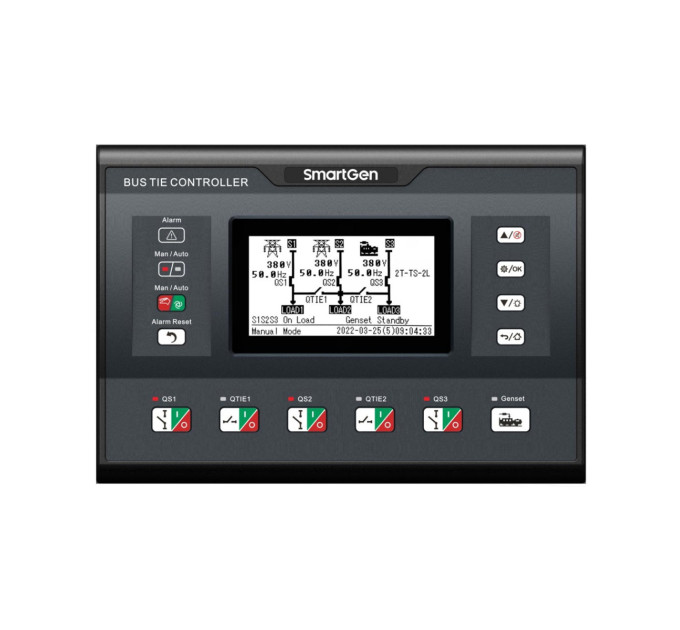

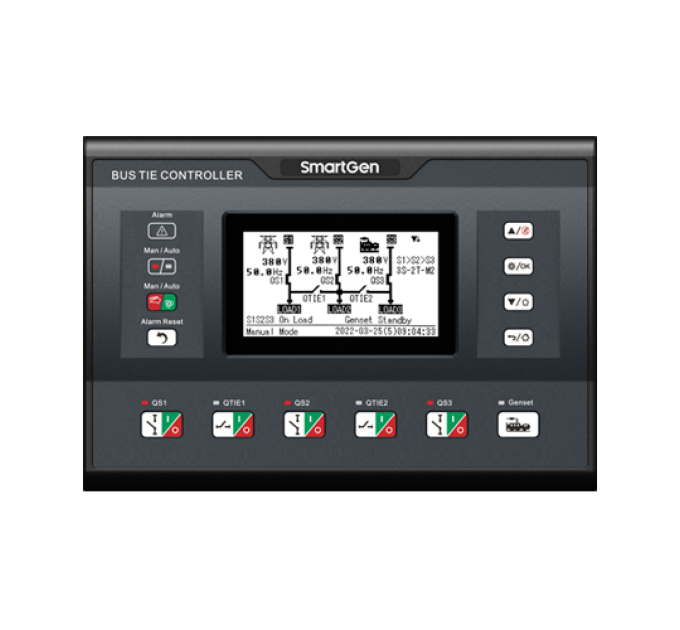

SmartGen HAT835S контролер двонаправленого об'єднання електроенергетичних шин

Технічні характеристики:
Дисплей LCD(240*128)
Мова Китайська та англійська та інші
Програмований вхід 12
Програмований вихід 12
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Відображення поточного та потужнісного рівня так
Захист від напруги та частоти так
Попередження про перевищення струму так
РКГ (Реальний Час Годинник) так
Запланований запуск генератора так
Циркуляція запуску генератора так
Синхронне перемикання так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 260*180*54
Виріз панелі (мм) 242*161
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер HAT835 Триполюсний модуль з можливістю конфігурації, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровізацію, інтелект та мережевий зв'язок. Автоматичне вимірювання та управління можуть зменшити помилки людини, що робить його ідеальним варіантом для передачі трьох видів потужності.

Потужний мікропроцесор, який міститься в одиниці, дозволяє вимірювати напругу з точністю (3-х фазний 3-х провідний) і приймати точне рішення. Відповідний вихідний порт з вільним напруговим виходом активується при перевищенні/помилці напруги, перевищенні/помилці частоти, втраті фази, зворотній послідовності фази та інших відхилених умовах. Він має компактну конструкцію, високоякісні схеми, просте підключення і високу надійність, і може бути широко використаний в електричних автоматизованих системах електропостачання, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальному будівництві і т. д.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

1. Тип системи може бути встановлений як: 3 потужності 2 шини, 3 потужності 1 шина; зокрема включає 2T-TS-2L、2T-TS-3L、2T-3I-3L、2T-TS-3G、2T-3I-2L、LT-TP-1NPL、LT-TS-1NPL、LT-TS-LP、LT-TS-LP-3G、LT-TP-LP、LT-TS-3I、LT-TS-3IG、RT-TP-3I、RT-TS-LP-1G、RT-TS-LP-1IG；
2. 4.3-дюймовий одноколірний LCD-дисплей з білим підсвічуванням, багатомовний інтерфейс (включаючи англійську, спрощений китайську або традиційну китайську), кнопкове управління;
3. LCD може візуально відображати поточну системну топологію, напругу S1/S2/S3, частоту та інші параметри;
4. Збирайте та відображайте напругу, частоту та послідовність фаз 3-х фаз;
5. З функцією виявлення перевищення/помилки напруги, перевищення/помилки частоти, втрати фази, зворотної послідовності фази;
6. Робота з одним вимикачем та налаштування параметрів системи можуть бути проведені за допомогою передньої панелі;
7. Показники QS1/QS2/QS3/QTIE1/QTIE2 кількість разів увімкнення;
8. Відображення часу введення в експлуатаці

ю S1/S2/S3, поточного часу подачі електропостачання, часу останнього подачі електропостачання та загального часу подачі електропостачання LOAD1/LOAD2/LOAD3;
9. Для вимикача типу збереженої енергії його реле закриття активується після активації введення PF;
10. Автоматичний/ручний режим перемикання. У ручному режимі його можна змусити вимикач закрити або відкрити;
11. Усі параметри можуть бути встановлені на місці. Перевірка паролів забезпечує виключно авторизовану роботу персоналу;
12. Одиниця може бути вручну протестована на місці для досягнення операції запуску/зупинки;
13. Сигнал виходу закриття може бути встановлений як імпульсний чи постійний вихід;
14. Придатний для 3-х ізольованих нейтральних ліній;
15. З функцією затримки ліфта;
16. Реальний час (RTC); функція журналу подій (журнал подій може записувати 200 позицій циркулярно);
17. Запланований запуск та запланована незапуск (може бути встановлено як запуск генератора один раз на день/тиждень/місяць незалежно від навантаження чи ні);
18. Може керувати кількома генераторами у режимі циклічної роботи, головного режиму роботи, режиму балансованого часу;
19. Користувач може моніторити адресу протоколу обміну даними;
20. Функція ПЛК встановлена;
21. Модуль DIN16A-2 та DOUT16B-2 може бути підключений через порт RS485;
22. З двома ізольованими комунікаційними портами Dual-RS485. Функція "віддалене керування, віддалене вимірювання, віддалене зв'язку, віддалене налаштування" за допомогою протоколу зв'язку ModBus-RTU. Він може віддалено запускати/зупиняти генератор та керувати закриттям або відкриттям вимикача;
23. Широкий діапазон живлення від постійного струму дозволяє контролеру витримувати миттєвий вхід 80В постійного струму;
24. Великий простір для клем дозволяє контролеру витримувати максимальний вхідний напругу 625В змінного струму;
25. Придатний для різних систем змінного струму (3-фазний 4-провід, 3-фазний 3-провід, однофазний 2-провід та 2-фазний 3-провід);
26. Модульний дизайн, корпус з антипожежного ABS-пластику, вилкові клеми, вбудоване кріплення, компактна конструкція для легкості установки.
