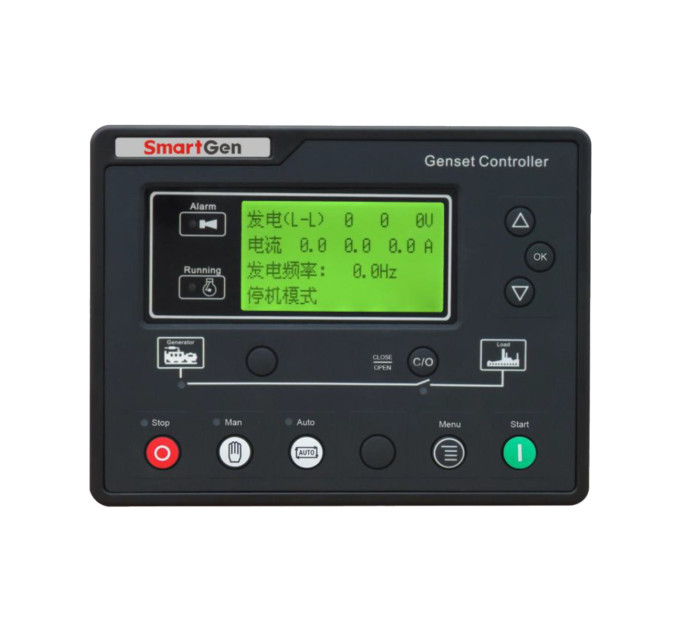

SmartGen HGM6110UC Контролер генератора

Контролер серії HGM6100U, який інтегрує цифрові, інтелектуальні та мережеві техніки, призначений для автоматичного керування та моніторингу системи дизель-генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та трьох "віддалених" (віддалене керування, віддалене вимірювання та віддалений зв'язок). Контролер використовує LCD-дисплей, опціональний інтерфейс відображення, включаючи китайську, англійську, іспанську та російську, з простим та надійним управлінням.

Автоматичний контролер серії HGM6100U використовує мікропроцесорну техніку, яка дозволяє досягти точного вимірювання, налаштування значень, встановлення часу та порогових значень тощо. Всі параметри можуть бути налаштовані з передньої панелі або використовуючи програмований інтерфейс (або інтерфейс RS485) для налаштування через ПК. Він може бути широко використаний у всіх типах автоматичних систем керування за рахунок компактної конструкції, простих з'єднань та високої надійності.

Характеристики та функціональні можливості:

Контролер HGM6100U має чотири варіанти:

HGM6110U/6110UC: Автоматичний модуль запуску, який керує запуском/зупинкою генератора за допомогою сигналу дистанційного запуску;

HGM6120U/6120UC: На основі HGM6110U/6110UC, він додає моніторинг мережі змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для автоматичної системи, що складається з мережі та генератора.

Примітка 1: HGM6110UC/6120UC має порт RS485, HGM6110U/6120U - без.

Примітка 2: У цьому посібнику для опису використовується приклад HGM6110UC/6120UC.

1. ЖК-дисплей 132*64 з підсвічуванням, опціональний мовний інтерфейс (китайська, англійська, іспанська та російська), кнопкове керування;
2. Акриловий екран, покращена стійкість до зношування та подряпин;
3. Силіконова панель та клавіші добре адаптовані до високих та низьких температур;
4. З портом зв'язку RS485 може реалізувати функції "трьох віддалених" за допомогою протоколу MODBUS;
5. Підходить для систем живлення змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120V/240V), 50Гц/60Гц;
6. Може вимірювати та відображати напругу, струм, частоту та потужність 3-фазного генератора/мережі;
7. Мережа має функції перенапруги/піднапруги та відсутності фази; Генератор має функції перенапруги/піднапруги, перенавантаження та перегріву;
8. Точне вимірювання та відображення параметрів двигуна;
9. Захист керування: автоматичний запуск/зупинка генератора, перемикання навантаження (ATS) та ідеальний відображення несправностей та захист;
10. З ETS, контроль обертів на холостому ходу, контроль попереднього нагріву, регулювання підйому/зниження швидкості, всі вони є виходами реле;
11. Налаштування параметрів: Дозволяє користувачу змінювати налаштування та зберігати їх у внутрішній флеш-пам'яті. Параметри не можуть бути втрачені навіть при вимкненні живлення. Всі параметри можна налаштувати не лише з передньої панелі, але й використовуючи програмований інтерфейс (або інтерфейс PS485) для налаштування через ПК;
12. Багато датчиків температури, тиску та рівня палива можуть бути використані безпосередньо, параметри можуть бути визначені користувачем;
13. Можливі різні умови відключення кранку (датчик швидкості, масляний тиск, генератор);
14. Діапазон живлення: (8~35)V DC, пристосований до різних напруг стартового акумулятора;
15. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції за допомогою звичайного потенціометра, що забезпечує покращену надійність та стабільність;
16. Додано гумову прокладку між корпусом та екраном контролера, ступінь захисту від води досягає IP55;
17. Контролер закріплюється за допомогою металевих кріпильних скоб;
18. Модульний дизайн, корпус з вогнестійкого ABS-пластику, вбудований монтаж, компактна конструкція та легка установка.
