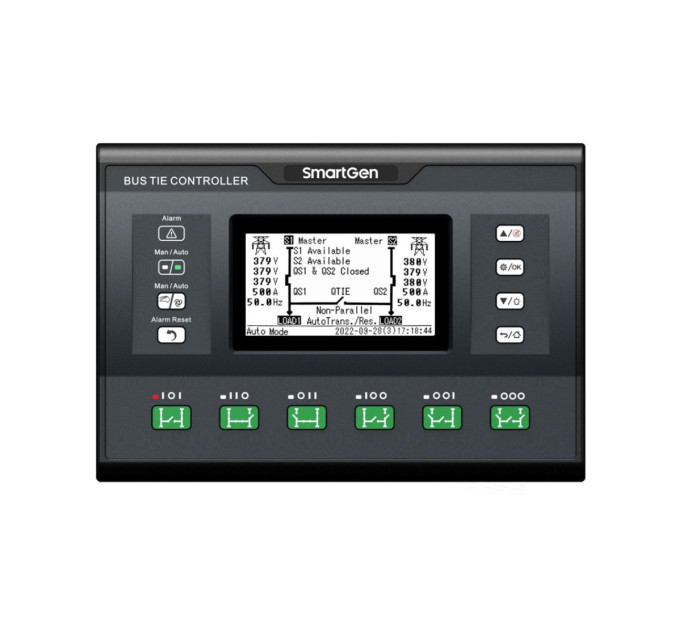

SmartGen HAT821SI контролер двонаправленого об'єднання електроенергетичних шин

HAT821SI Dual Power Bus Tie Controller - це модуль автоматичного вводу в експлуатацію середньої напруги, який інтегрує конфігуровану функцію, автоматичне вимірювання, виявлення переривання PT, поетапний перехід навантаження, LCD-дисплей та цифровий зв'язок. Він поєднує в собі цифровий, інтелектуальний та мережевий підхід, процес автоматичного вимірювання та управління може зменшити помилкову роботу, що робить його ідеальним варіантом для переключення електроенергії двонапрямкового об'єднання.

Контролер HAT821SI Dual Power Bus Tie складається з мікропроцесора в якості основи, який може точно виявляти 2-х шляховий 3-фазний вхідний напругу, робити точний висновок для неправильних ситуацій з напругою (перевищення/недостатньо напруги, перевищення/недостатньо частоти, втрата фази, неправильна послідовність фаз) та виводити пасивне керування котушкою. З компактною конструкцією, передовими схемами, простою проводкою та високою надійністю він може бути широко використаний в автоматичній системі управління електроенергією, телекому, нафтовій промисловості, гірництві, залізницях, муніципалітеті, центрах обробки даних, інтелектуальних будівлях та інших галузях промисловості.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

Тип системи може бути встановлено як: Mains - Mains, Mains - Gen, Gen - Mains;
4,3-дюймовий однокольоровий LCD-дисплей з білою підсвіткою, багатомовний дисплей (включаючи спрощену китайську, англійську та інші мови), кнопкове управління;
Збір та відображення 2-х шляхів 3-фазного напруги, струму, послідовності фаз, частоти та нерівноваги напруги;
Відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та земельного струму 2-х шляхів;
Функція виявлення переривання PT, можна визначити, чи перервано PT за допомогою вимірюваних даних напруги та струму, або стан переривання PT може бути отримано за допомогою цифрових вхідних портів;
Поступовий перехід вимкнення навантаження може забезпечити управління локальним та зовнішнім. За допомогою локального керування поетапного переходу можна здійснити до 12 вимикачів навантаження кожного шляху. Пріоритет кожного вимикача може бути гнучко налаштований, і можливо виявлення стану відгуку на закриття, стану роботи, стану перевірки та стану спрацьовування перемикача;
Реальний час виявлення ставки навантаження для 2 джерел живлення, інтелектуальне завантаження та розвантаження може здійснюватися згідно з налаштуваннями;
6 16-канальних модулів цифрового входу та 4 16-канальні модулі цифрового виходу можуть бути розширені за допомогою інтерфейсу RS485;
Відображення загального часу живлення S1/S2; відображення поточного часу та загального часу живлення для Load 1 та Load 2;
Відображення загальної кількості закриттів QS1, QS2 та QTIE;
Функції виявлення перевищення/недостатньої напруги, перевищення/недостатньої частоти, втрати фази, невірної послідовності фаз;
Функція захисту від замикання на землю;
Функція попередження або спрацювання перевищення струму S1/S2 або індивідуальна сигналізація;
Функція відключення NEL;
Ручна налагодження для досягнення запуску/зупинки генератора;
Запланована маршрутизація в роботі та запланована не робота (може бути встановлено щоденний/тижневий/місячний запуск генератора чи без навантаження);
Годинник реального часу (RTC);
Функція журналу подій (журнал подій може записувати 200 пунктів циклічно);
З функцією "чорної скриньки", може записувати 5 подій циклічно, 60 деталізованих даних за 50 секунд до кожного запису подій та 10 секунд після кожного запису подій;
Підходить для різних систем змінного струму (3-фазний 4-провідний, 3-фазний 3-провідний, однофазний 2-провідний та 2-фазний 3-провідний);
Одночасне керування відкриванням та закриванням 2-х шляхів вимикача і вимикача електроенергії для спрощення системи керування;
Для автоматичного вимикача зі збереженою енергією, він може вимкнутися після активації PF;
Автоматичний/ручний режим перемикання, ручне керування ввімкненням або вимкненням вручну;
Місцевий режим. Коли він активний, контролер відображає лише параметри даних, перемикання вимикача потрібно реалізувати зовнішнім чином;
Функція вивільнення електричного взаємоблокування, яка використовується для звільнення електричного взаємоблокування при паралельному перемиканні перемикача;
6 типів кнопок на панелі для ручного керування перемикачем;
Функція автоматичного повторного ввімкнення вимикача;
Вихідний сигнал закриття може бути встановлений як імпульсний або постійний вихід, що підходить для вимикача або контактора CC;
Всі параметри можуть бути налаштовані на місці. Перевірка паролів забезпечує авторизований доступ тільки для обслуговуючого персоналу;
2-х шляховий ізольований дизайн N-жила;
Широкий діапазон живлення від DC дозволяє контролеру витримувати миттєвий вхід постійної напруги 80В;
Великий термінальний простір дозволяє контролеру витримувати максимальну вхідну напругу змінного струму 625В;
З ізольованим двоканальним інтерфейсом зв'язку RS485. З функціями "віддаленого керування, віддаленого зв'язку, віддале
