Технічні параметри:
Виходи реле 4
Загальне споживання ≤1 Вт
Частота альтернатора 400 Гц
Постачання постійного струму DC(8-35)V
Габаритні розміри корпусу (мм) 71.6*89.7*60.7
Температура роботи (-25~+70)°C
Вага 0.20 кг
Огляд продукту:

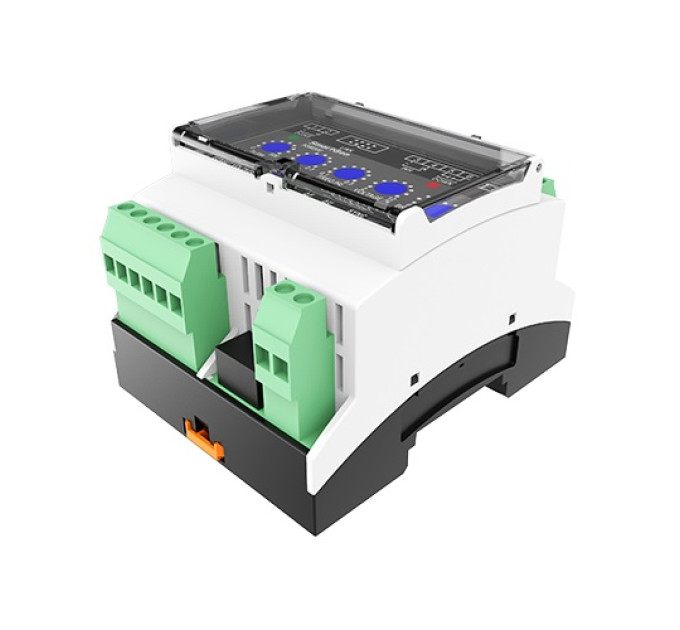

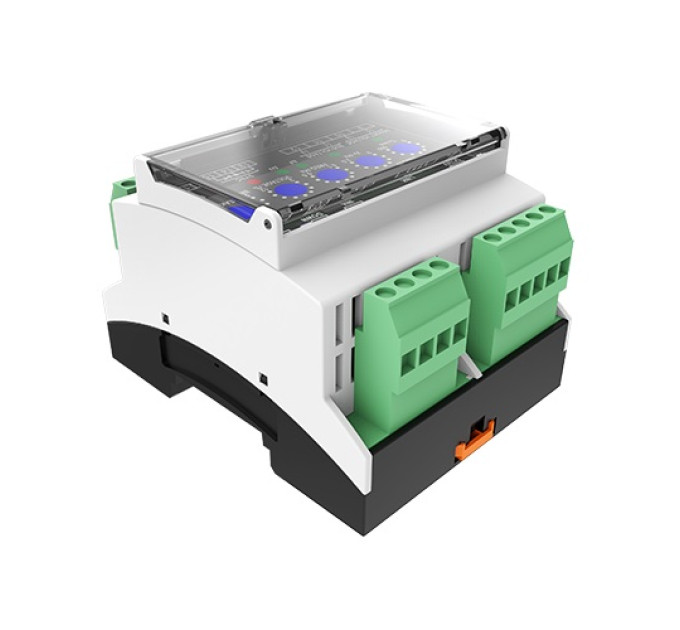

Модуль синхронізації HSM340 призначений спеціально для автоматичної паралельної роботи генераторної установки системи 400 Гц. Згідно з передвстановленими параметрами, модуль може автоматично завершити виявлення умов паралельної роботи генераторної установки (різниця напруги, різниця частоти та фази) і відправити сигнал паралелізації, коли умови готові.
Модуль синхронізації HSM340 застосовується в умовах, де можна синхронізувати генератор з шини. Модуль простий у використанні, легко встановлюється та широко застосовується на корабельних генераторах та сухопутних генераторах.
ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ
Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, 2-фазних 3-жильних та однофазних 2-жильних систем живлення з частотою 400 Гц;
Регульований потенціометр дозволяє налаштувати основні параметри щодо синхронізації;
Робочі параметри можна налаштувати за допомогою програмного забезпечення тестування на ПК. Порт LINK повинен бути підключений до комп'ютера через модуль SG72 (USB до LINK);
4 виходи реле, 2 з яких використовуються для швидкісного виходу УГ та виходу ВНИЗ; 1 реле SYNC використовується для виходу синхронізації та 1 реле STATUS використовується для виходу статусу після закриття;
1 цифровий вхід INH "інгібітор виходу синхронізації", коли він активний і генератори синхронізуються з шиною, індикатор SYNC буде світитися, а реле синхронізації буде заборонено виводити сигнал;
Широкий діапазон постачання постійного струму DC(8~35)V;
Монтаж на 35-міліметрову керуючу рейку;
Модульна конструкція, від'ємно-підключальні термінали, компактна конструкція з легкою установкою.
