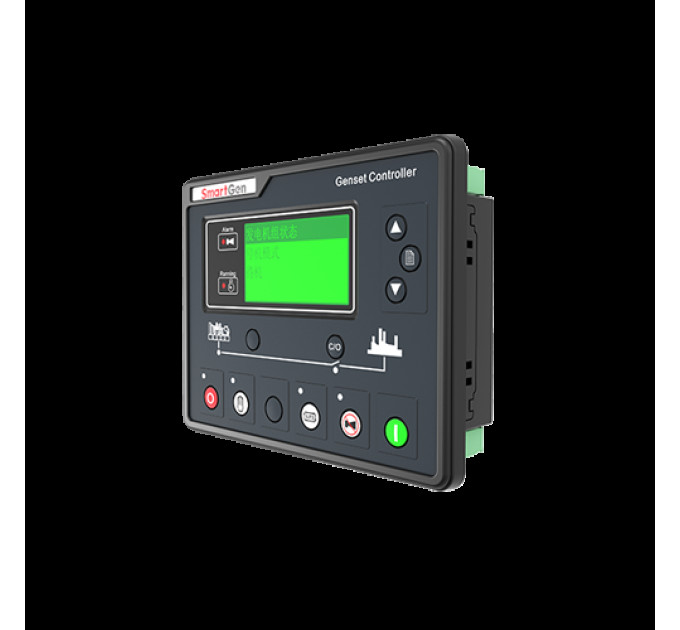

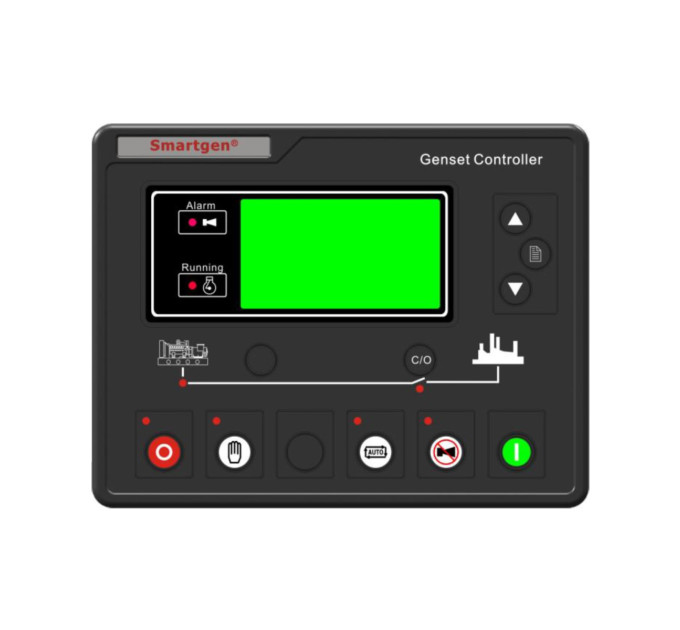

SmartGen HGM7210CAN Контролер генератора

Технічні параметри:
Дисплей LCD(132*64)
Панель управління Кремнієва гума
Мова Китайська та англійська та інші
Цифровий вхід 7
Реле-вихід 8
Аналоговий вхід 5
Система AC 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Вимірювання та відображення кВт/Ампер так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
RTC та Журнал подій так
Запланований запуск джерела живлення так
Обслуговування так
ULP так
SMS так
DC живлення DC(8～35)V
Габаритні розміри (мм) 197*152*47
Виріз у панелі (мм) 186*141
Робоча температура (-25～+70)℃

Огляд продукту:
Контролери генератора серії HGM7200/7100A використовуються для автоматизації та моніторингу системи управління одиничним агрегатом для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та функцій "трьох віддалених" (віддалене керування, віддалений вимір та віддалена комунікація). Контролер використовує великий рідкокристалічний дисплей (LCD) та інтерфейс з можливістю вибору китайської, англійської або інших мов з легким та надійним керуванням.

Контролер HGM7200/7100A використовує технологію 32-бітних мікропроцесорів з точними вимірами параметрів, налаштуванням фіксованих значень, встановленням часу та регулюванням порогових значень тощо. Більшість параметрів можна встановити за допомогою передньої панелі, а всі параметри можна налаштувати за допомогою ПК (через USB-порт) та можна регулювати та моніторити за допомогою портів RS485. Він може широко використовуватися в ряді систем автоматичного керування генератором з компактною конструкцією, простими з'єднаннями та високою надійністю.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:

HGM7X10, модуль автоматичного запуску, керує автоматичним запуском або зупинкою генератора за допомогою сигналу автоматичного запуску.

HGM7X20, автоматичне головне збій, оновлюється на основі HGM7X10, особливо для автоматичної системи, складеної з генератора та основного електромережі.

Основні характеристики:
1. З ARM-базовим 32-бітним процесором, високоінтегрованим обладнанням, новим рівнем надійності;
2. 132x64 ЖК-дисплей з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), які можуть бути вибрані на місці, що робить налагодження зручним для персоналу заводу;
3. Покращений ЖК-дисплей стійкий до зносу та подряпин завдяки твердому акриловому екрану;
4. Кремнієва панель та кнопки для кращої роботи в умовах високої температури;
5. Порт RS485 для забезпечення віддаленого керування, віддаленого вимірювання, віддаленої комунікації за допомогою протоколу ModBus (контролер з портом RS485);
6. Оснащений функцією SMS (короткий текстовий сервіс). Коли генератор спрацьовує, контролер може автоматично надсилати короткі повідомлення за допомогою SMS максимум 5 номерам телефонів. Крім того, статус генератора може бути контрольований і перевірений за допомогою SMS (контролер з портом GSM);
7. Оснащений портом CANBUS та може спілкуватися з генератором J1939. Не тільки можна моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, споживання пального тощо) машини ECU, але також керувати запуском, вимкненням, підвищенням швидкості та спадом швидкості через порт CANBUS (контролер з портом CAN Bus);
8. Підходить для 3-фазної 4-провідної, однофазної 2-провідної, 2-фазної 3-провідної та 3-фазної 3-провідної систем з напругою 120/240В та частотою 50/60Гц;
9. Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
10. Для основного джерела електропостачання контролер має функції виявлення перевищення та пониження напруги, виявлення втрати фази та неправильної послідовності фаз; для генератора контролер має функції виявлення перевищення та пониження напруги, виявлення втрати фази, неправильної послідовності фаз, перевищення та зворотної потужності, перевищення струму.
11. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини);
12. 2 налаштовувані датчики можуть бути встановлені як датчик температури або рівня палива;
13. Точне вимірювання та відображення параметрів двигуна,
14. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемикачем з ідеальним індикатором несправностей та функцією захисту;
15. Всі вихідні порти мають релеовий вихід;
16. Налаштування параметрів: параметри можна змінювати та зберігати у внутрішній пам'яті EEPROM і не можуть бути втрачені навіть у разі відключення електроживлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а всі можна змінювати за допомогою ПК через порти USB або RS485.
17. Можна використовувати більше видів кривих температури, тиску масла, рівня палива безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
18. Опційно можуть бути вибрані різні умови відключення коливань (датчик швидкості, тиск масла, частота генератора);
19. Широкий діапазон живлення DC(8~35)V, підходить для різних середовищ напруги стартового акумулятора;
20. Журнал подій та реального часу.
21. Запланований
