Контролер HAT310-120V АВРД призначений для двоступінчастого PC та АВРД класу CC (сигнал закриття є постійним виходом). Він може точно виявляти напругу трьохфазного 4-жильного основного джерела та напругу однофазного генератора. Коли відбувається пониження напруги основного джерела та втрата фази, HAT310-120V буде керувати перемиканням АВРД після затримки. Якщо основне джерело недоступне, контролер може ініціювати сигнали для запуску генератора.
ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
Контролер HAT310-120V може виявляти напругу трьохфазного 4-жильного основного джерела/напругу однофазного генератора та керувати АВРД.
Основні характеристики:
1) З автоматичною функцією заряду та автоматичного відновлення.
2) З функцією виявлення пониженої напруги та втрати фази.

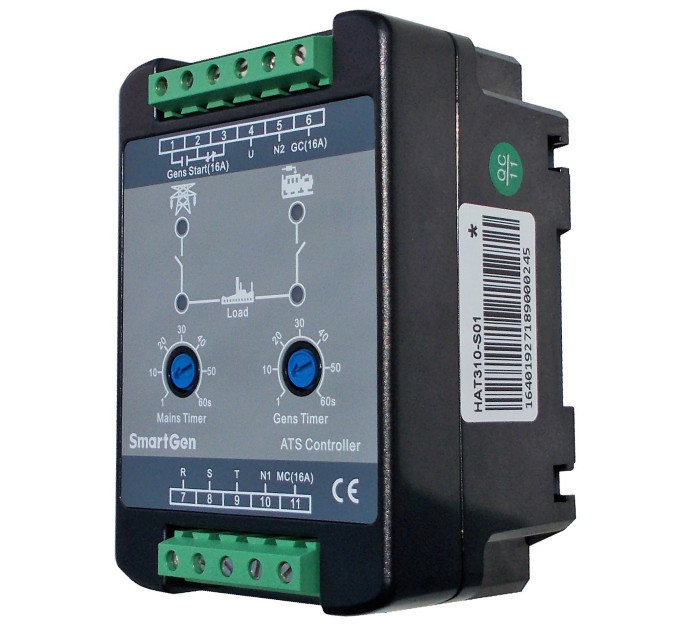

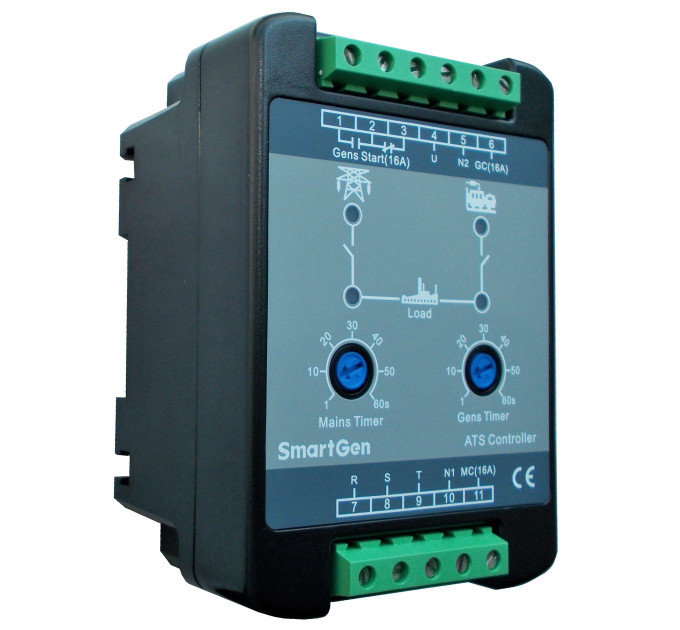

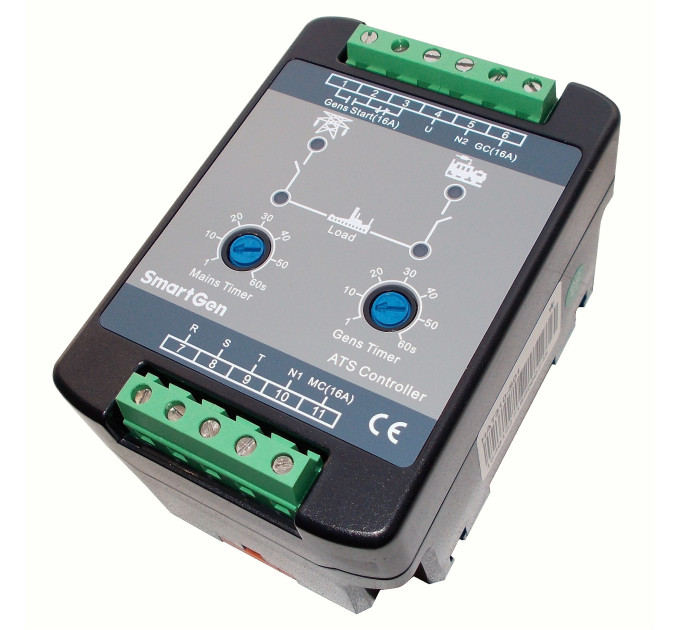

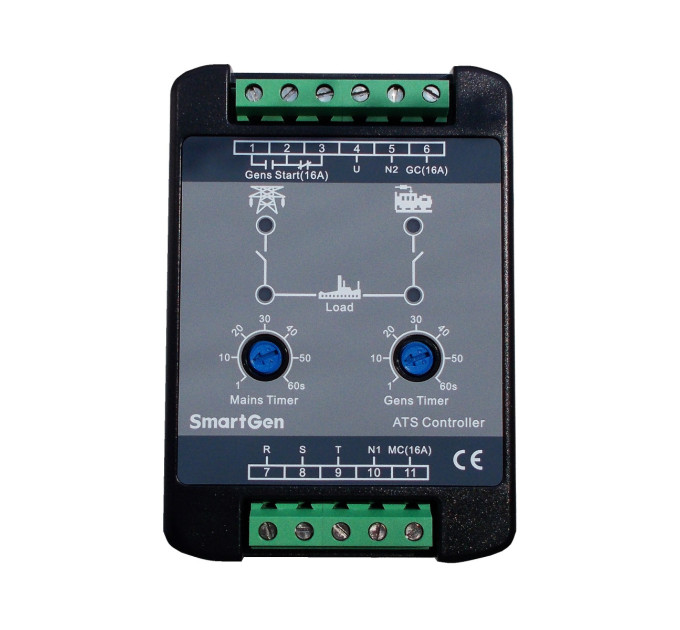

3) Світлодіодні індикатори на панелі можуть чітко показувати стан роботи контролера.
4) Придатний для 2-х ізольованих нейтральних ліній.
5) Затримка нормального режиму основного джерела налаштовується за допомогою потенціометра (діапазон: 1~60 с), а затримка нормального режиму генератора за допомогою потенціометра (діапазон: 1~60 с).
6) Якщо основне джерело недоступне, і якщо напруга будь-якої фази нижче мінімальної робочої напруги або відбувається втрата фази, генератор буде запущено.
7) Вихідна ємність контактів реле перемикання основного джерела та генератора становить 16A AC120V, яка може безпосередньо використовуватися для керування перемиканням перемикання.
8) Вихідна ємність контактів реле GENS START становить 16A AC120V, це вільно-замкнуті/вільно-відкриті контакти.
9) Міцна антиелектромагнітна завадостійкість дозволяє контролеру працювати в середовищі зі сильним електромагнітним впливом.
10) Модульний дизайн, корпус з самозгасаючого пластика ABS, роз'ємні клеми, компактна структура;

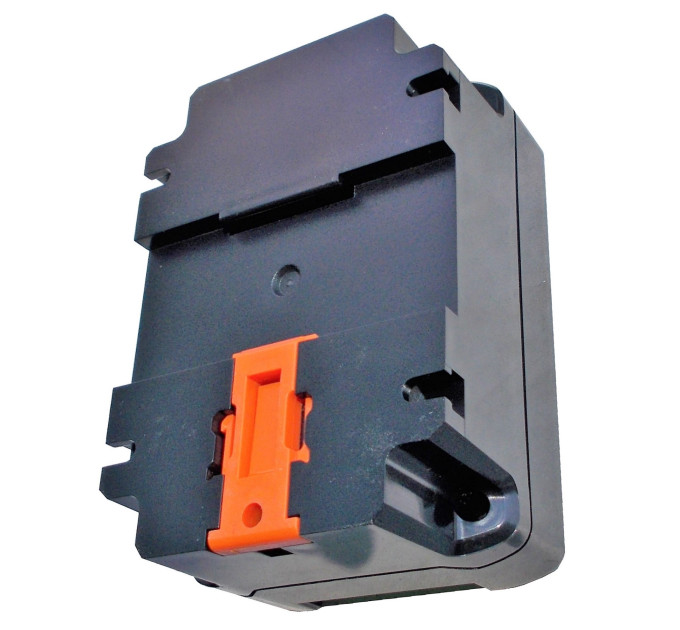

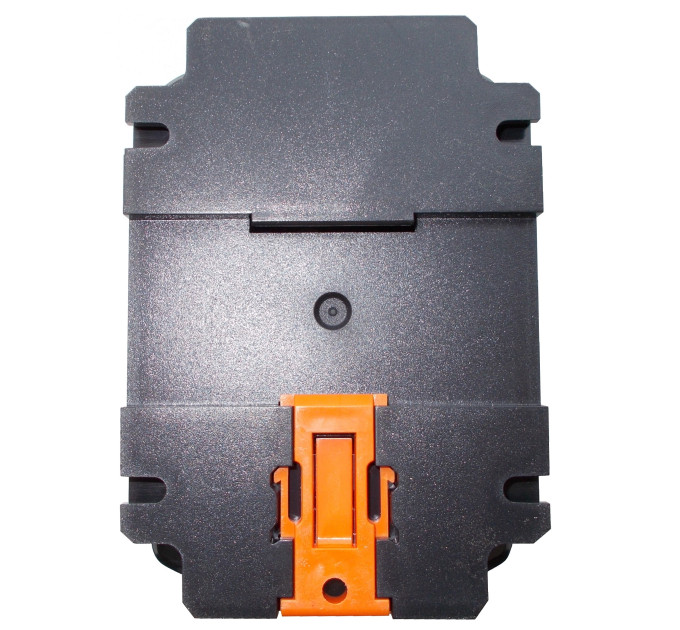

11) Два способи установки: внутрішній слайд-рейка 35 мм та внутрішній монтаж за допомогою гвинтів.
СПЕЦИФІКАЦІЯ
Робоча напруга - AC power A1N1/A2N2 supply. Оцінена AC120V (діапазон: AC90~150V)
Споживана потужність - Під оціненою напругою споживана потужність напругового контуру не більше 2 Вт
Вхідна напруга AC: - Трифазний 4-жильний (120/208 VAC),
Двофазний 3-жильний (120/240VAC),
Однофазний 2-жильний (120VAC):
AC70V – AC150V (фаза-фаза)
Частота AC - 50/60 Гц
Реле стартера генератора - 16A 120V AC, вихід вільного напруги (нормально закритий)
Реле включення основного джерела - 16A 120V AC, вихід AC Supply (нормально відкритий)
Реле включення генератора - 16A 120V AC, вихід AC Supply (нормально відкритий)
Габаритні розміри - 110 мм x 77.5 мм x 55 мм
Розміри монтажу за допомогою гвинтів - 65 мм x 65.1 мм
Робочі умови - Температура: (-25~+70)°C;
- Вологість: (20~93)%RH
Умови зберігання - Температура: (-25~+70)°C
Міцність ізоляції - Застосовувати напругу AC1.5kV між високовольтним та низьковольтним терміналами; Витік струму не більше 3 мА протягом 1 хвилини.
Вага - 0,2 кг
| Свойства |
| Full name (EN) |
|
SmartGen HAT310-S01 ATS Controller, 120/240VAC, 50-60Hz, 1-3 phase |
