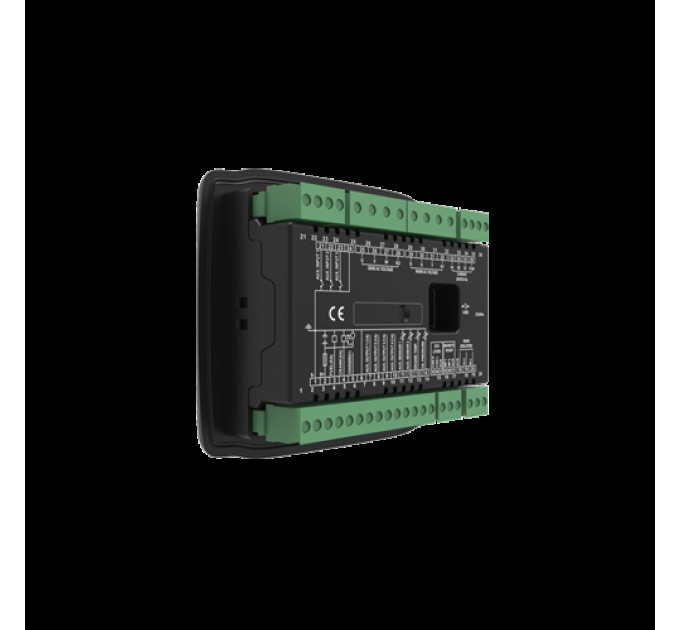

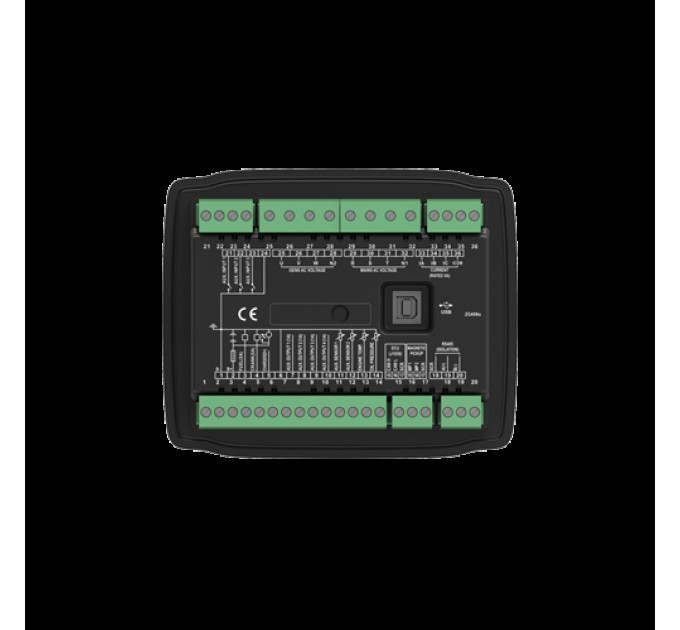

SmartGen HGM4020NC Контролер генератора

Технічні параметри:
Дисплей LCD (132*64)
Панель управління з силіконового каучуку
Мова Китайська і Англійська та Інші (Усього вісім мов)
Цифрові входи 5 (два багатофункціональних)
Релеові виходи 6
Аналогові входи 4
AMF так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
Постачання постійного струму DC (8～35) В
Габаритні розміри корпусу (мм) 135*110*44
Виріз панелі (мм) 116*90
Робоча температура (-25~+70)°C

Огляд продукту:
Контролери генераторів серії HGM4000N інтегрують в себе цифровізацію, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генераторів та систем контролю та моніторингу одиничних агрегатів для досягнення функцій автоматичного запуску/зупинки, вимірювання даних, захисту від аварій тощо. Вони оснащені LCD-дисплеєм, опціональним інтерфейсом мови (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська) і є надійними та простими у використанні.

Контролери генераторів серії HGM4000N використовують технологію мікропроцесорів з точними вимірами параметрів, регулюванням фіксованих значень, встановленням часу та коригуванням заданих значень тощо. Всі параметри можуть бути налаштовані з передньої панелі або через програмований інтерфейс (USB або RS485) через ПК. Це може бути широко використано в усіх типах автоматичних систем керування генераторами завдяки компактній конструкції, високотехнологічним схемам, простим з'єднанням та високій надійності.

1. ЕФЕКТИВНІСТЬ ТА ОСОБЛИВОСТІ
Контролери серії HGM4000N мають шість типів:

HGM4010N/HGM4010NC/HGM4010CAN: ASM (автоматичний модуль запуску), він керує генератором на запуск/зупинку за допомогою віддаленого сигналу;

HGM4020N/HGM4020NC/HGM4020CAN: AMF (автоматичне відключення від мережі), оновлюється на основі HGM4010N/HGM4010NC/HGM4010CAN, має функцію моніторингу кількості електричної енергії мережі та автоматичного перемикання між мережею та генератором, особливо для автоматичної системи, що складається з генератора та мережі.

Основні характеристики наступні:

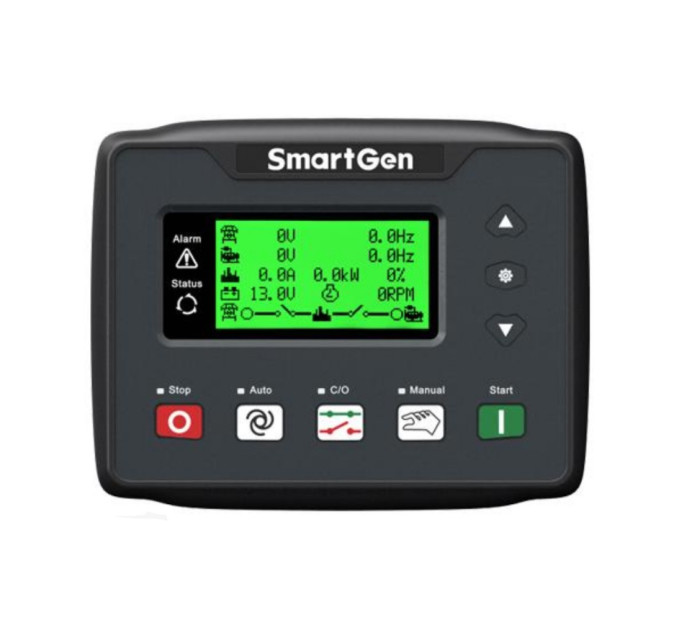

- LCD-дисплей 132x64 з підсвіткою, вибір мовного інтерфейсу (китайська, англійська, іспанська, російська, турецька, французька, португальська та польська), кнопкове керування.
- Використовується акриловий матеріал твердого екрана для захисту від зношування та подряпин.
- Панель і кнопки з силікону можуть використовуватися в екстремальних температурних умовах.
- Інтерфейс RS485 для моніторингу дозволяє "три віддалені функції" (віддалене керування, віддалений вимірювання та віддалене зв'язування) згідно з протоколом MODBUS.
- Оснащений портом CANBUS та може спілкуватися з генератором J1939. За допомогою порту CANBUS можна контролювати запуск, вимкнення, підвищення швидкості та швидкості збору згідно з протоколом CANBUS (потрібен контролер з інтерфейсом CANBUS).
- Підходить для трьохфазних 4-жильних, трьохфазних 3-жильних, однофазних 2-жильних та двофазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
- Збирає та відображає трьохфазні напругу, струм, параметри потужності та частоту генератора або мережі.
- Для мережі контролер має функції виявлення перевищення та недостатку напруги та втрати фази; для генератора - функції виявлення перевищення та недостатку напруги, перевищення та недостатку частоти, перевищення струму та потужності.
- Точне вимірювання та відображення параметрів двигуна.
- Захист: автоматичний запуск/зупинка генератора, керування АВМ (автоматичний вимикач) з ідеальною індикацією несправностей та захистовою функцією.
- З функціями керування ЕНД (підвищити для зупинки), регулювання холостого ходу, попереднього нагрівання та керування швидкістю підйому/зниження, які є всі релеовими виходами.
- Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішній FLASH-пам'яті і не можуть бути втрачені навіть в разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а також змінювати за допомогою ПК через USB або RS485 порт.
- З мультиплексними входами портів 4 та 5. Порт вводу 4 може бути налаштований як порт вводу перемикача або датчика рівня палива; порт вводу 5 може бути встановлений як порт вводу перемикача або програмований датчик. Це може бути гнучке застосування в різних випадках.
- Можна використовувати кілька датчиків температури, тиску, масла. і можна самостійно визначити.
- З одним програмованим датчиком можна налаштувати як датчик температури, тиску або рівня рідини. Це досягає подвійного виявлення температури, тиску або рівня рідини.
- Можливі різні умови відключення колінчастого валу (датчик швидкості, тиск масла, частота генератора).
- З функцією аварійного запуску.
- З функцією автоматичного визначення кількості зубців маховика.
- Широкий діапазон живлення DC(8~35)V, підходить для різних середовищ стартового напруги батареї.
- Всі
