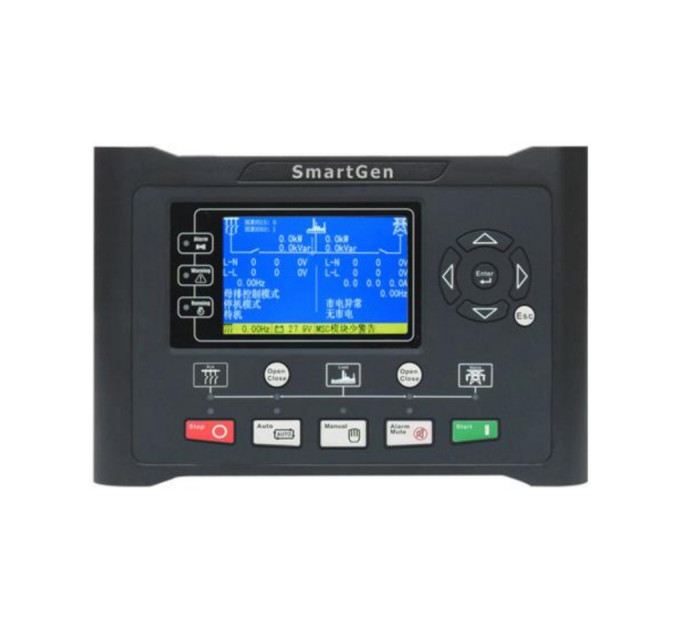

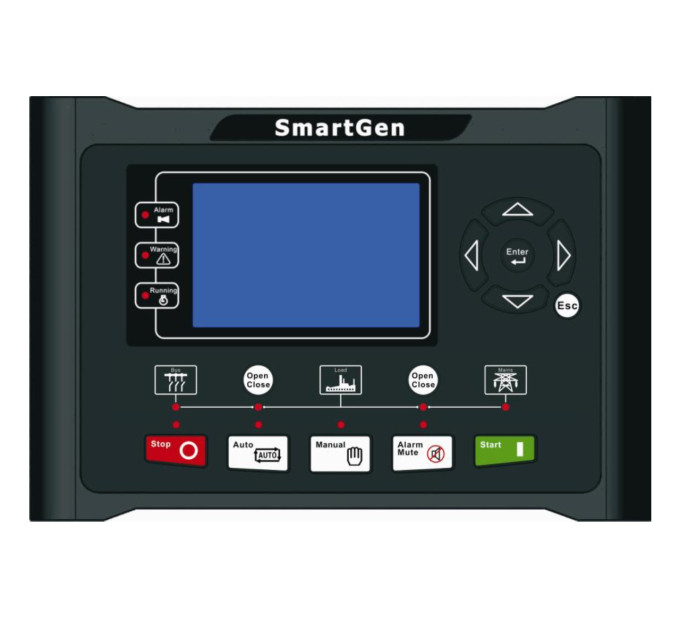

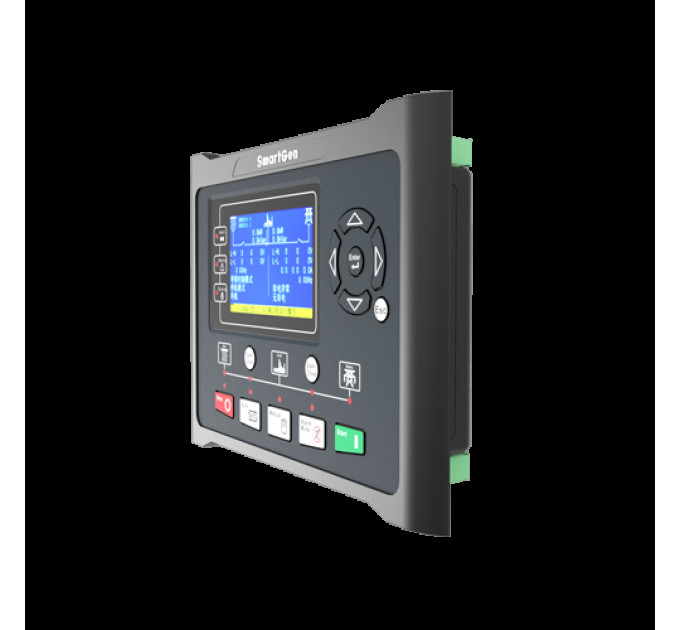

SmartGen HGM9560 Контролер генератора

Технічні характеристики:
Дисплей 4.3 дюйма TFT-LCD (480*272)
Панель управління Силіконовий каучук
Мова Китайська та англійська та інші
Цифрові входи 8
Реле-виходи 8
Аналогові входи 5
АМП так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Амп так
Інтерфейс монітора RS485
Програмований інтерфейс USB/RS485
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
Живлення постійного струму DC(8-35)V
Розміри корпусу (мм) 266*182*45
Виріз панелі (мм) 214*160
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер HGM9560 Bus Tie Mains Parallel призначений для ручного/автоматичного паралельного системи, яка складається з генераторів та односторонньої/багатосторонньої мережі. Він дозволяє автоматичний запуск/зупинку та паралельну роботу. Він оснащений LCD-дисплеєм, графічним дисплеєм, вибірковими китайською, англійською та іншими мовами інтерфейсами, і він надійний та легкий у використанні.

Контролер HGM9560 Bus Tie Mains Parallel має кілька робочих станів при паралельному з'єднанні з мережею: фіксована активна потужність генератора та реактивна потужність; пікове зниження мережі; надання фіксованої потужності мережі; перехід навантаження; безперервне повернення до подачі мережі.

Могутній 32-бітний мікропроцесор, що міститься в контролері, дозволяє здійснювати точне вимірювання параметрів, налаштування фіксованого значення, встановлення часу та налаштування значення тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою USB-інтерфейсу (або RS485), щоб налаштувати через ПК. Він може бути широко використаний у всіх типах автоматичних паралельних систем генераторів з компактною конструкцією, простими з'єднаннями та високою надійністю.

ПРОДУКТИВНІСТЬ І ХАРАКТЕРИСТИКИ:
1. З ARM-заснованим 32-бітним SCM, високою інтеграцією апаратного забезпечення та більш надійним;
2. TFT LCD 480x272 з підсвічуванням, багатомовний інтерфейс (включно з англійською, китайською або іншими мовами), який можна обрати на місці, що полегшує встановлення для персоналу фабрики;
3. Покращений TFT LCD зносостійкість та стійкість до подряпин завдяки твердому екранному акрилу;
4. Силіконова панель та кнопки для кращої роботи в умовах високих/низьких температур;
5. Порт RS485 забезпечує віддалене керування, віддалене вимірювання, віддалене спілкування за протоколом ModBus.
6. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
7. Збирає та показує 3-фазні напругу, струм, параметри потужності та частоту шин/мережі.
8. Ідеальний розподіл захисту мережі: перевищення/пониження частоти, перевищення/пониження напруги, ROCOF та зміщення вектора;
9. Параметри синхронізації: Різниця напруги між шиною та мережею, Різниця частоти між шиною та мережею, Різниця фаз між шиною та мережею;
10. Кілька режимів роботи в автоматичному стані: AMF (автоматичний відмов мережі), режим острова, фіксований вивід/введення потужності, режим пікового зниження та режим перехоплення навантаження;
11. Функція м'якого переходу при паралельному/від'єднаному з'єднанні;
12. Керування та захист: автоматичний запуск/зупинка генератора, керування автоматичним перемикачем (ATS) з ідеальним показом несправностей та функцією захисту;
13. Усі вихідні порти - це реле-виходи;
14. Налаштування параметрів: параметри можна змінити та зберегти во внутрішню EEPROM-пам'ять і не можуть бути втрачені навіть у випадку відключення живлення; більшість з них можна налаштувати з передньої панелі контролера, а всі їх можна змінити на ПК за допомогою порту USB або RS485.
15. Широкий діапазон живлення DC(8~35)V, підходить для різних середовищ стартового акумулятора;
16. Журнал подій, годинник в реальному часі, запланований запуск та зупинка генератора (можна встановити як запуск генератора раз на день/тиждень/місяць із навантаженням або без нього);
17. Накопичена загальна електрична енергія A та B. Користувачі можуть скинути її і почати знову, що забезпечить зручність для користувачів;
18. З функцією обслуговування; можна встановити дії (попередження, відключення та зупинку, вимкнення) при вичерпанні часу обслуговування;
19. Усі параметри використовують цифрове налаштування, замість звичайної аналогової модуляції звичайним потенціометром, більша надійність та стабільність;
20. Завдяки резиново-кільцевому ущільнювачу між корпусом та панеллю керування може бути досягнутий водонепроникний рівень IP55.
21. Металеві кріпильні скоби дозволяють відмінно працювати в умовах високої температури;
22. Модульний дизайн, самозагасний корпус з ABS-пластику, вбудовані клеми, вбудоване кріплення, компактна конструкція з легкою установкою.
