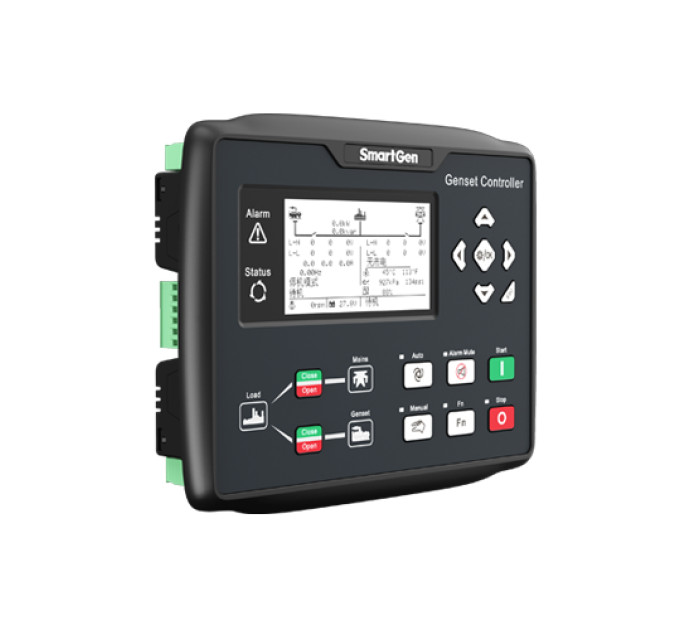

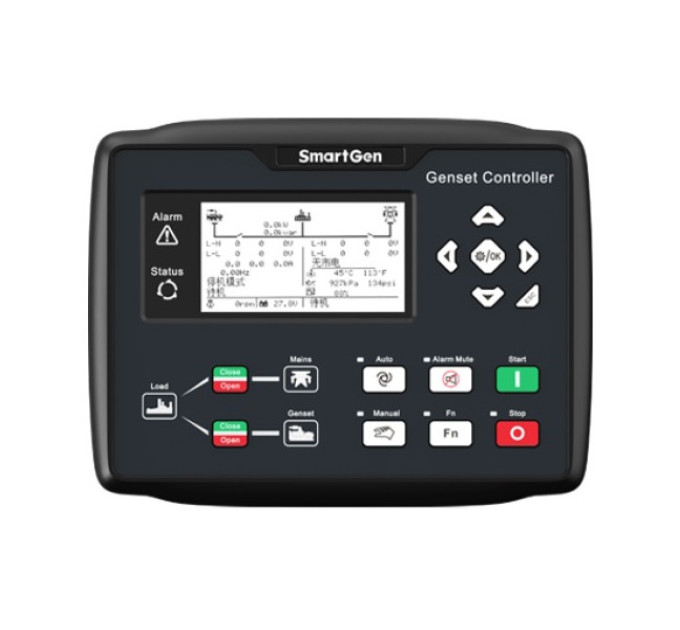

SmartGen HGM9520N Контролер паралельної роботи одного генератора

Технічні параметри:
Дисплей LCD (240*128)
Панель управління силіконова гумова
Мова Китайська, Англійська та інші
Цифровий вхід 10
Реле-вихід 8
Аналоговий вхід 5
Система змінного струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота генератора 50/60 Гц
Виявлення та відображення кВт/Ампери так
Інтерфейс моніторингу RS485/ETHERNET
Програмований інтерфейс RS485/USB/ETHERNET
CANBUS(1939) так
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
Ethernet так
Живлення від постійного струму DC(8-35)V
Габаритні розміри корпусу (мм) 242*186*49
Виріз панелі (мм) 214*160
Робоча температура (-25~+70)°C

Огляд продукту:
Контролер паралельної роботи генераторів HGM9520N (з мережею) призначений для ручного/автоматичного паралельного використання одного генератора та мережі для реалізації автоматичного запуску/зупинки, паралельної роботи, вимірювання даних, захисту від аварій, а також функцій "3 віддалені". Він обладнаний великим LCD-дисплеєм, вибірковим інтерфейсом китайської, англійської та інших мов, і є надійним та простим у використанні.
Контролер паралельної роботи генераторів HGM9520N (з мережею) має функції керування GOV та AVR, які надають різні режими роботи паралельно з мережею. Наприклад, постійна активна потужність генератора та неактивна потужність/коефіцієнт потужності, функція обрізання піку мережі, яка може постійно відновлювати роботу мережі. Контролер може точно відслідковувати всі робочі стани генератора, і коли виникають аварійні ситуації, генератор може вийти з паралельної роботи та зупинити його, у процесі чого стан аварії відображається на LCD-дисплеї. Контролер має порт SAE J1939 та може взаємодіяти з різними блоками керування двигуном, обладнаними J1939.
Контролер паралельної роботи генераторів HGM9520N (з мережею) використовує технологію 32-бітних мікропроцесорів, яка забезпечує точне вимірювання багатьох параметрів, налашту

вання значень та часу, встановлення порогів і т. д. Більшість параметрів можуть бути налаштовані з передньої панелі контролера, а всі параметри можуть бути встановлені за допомогою порту USB на ПК, крім того, їх можна налаштовувати та відслідковувати за допомогою RS485 або ETHERNET на ПК. Він може бути широко використаний в різних типах автоматичних систем паралельної роботи генераторів з компактною конструкцією, простими з'єднаннями та високою надійністю.

ХАРАКТЕРИСТИКИ ТА ЕФЕКТИВНІСТЬ

З ARM-заснованою 32-бітною SCM, високою інтеграцією апаратного забезпечення та більш надійним;
LCD-дисплей з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), який можна вибрати на місці, зручно для заводського персоналу;
Покращена стійкість до зношування і подряпин завдяки твердому екрану з акрилу;
Силіконова панель та кнопки для кращої роботи в умовах високої/низької температури;
Два порти зв'язку RS485 дозволяють віддалене керування, віддалене вимірювання, віддалене зв'язування за протоколом MODBUS;
Обладнаний портом CANBUS і може спілкуватися з ECU, обладнаними J1939. Ви можете не лише відстежувати часто використовувані дані (такі як температура води, масляний тиск, швидкість обертання двигуна, споживання пального тощо) машини ECU, але й керувати запуском, зупинкою, підвищенням швидкості та зниженням швидкості через порт CANBUS;
Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних і 2-фазних 3-провідних систем з напругою 120/240 В і частотою 50/60 Гц;
Збирає та показує 3-фазну напругу мережі/генератора, частоту мережі/генератора, струм генератора і гармонійні параметри напруги генератора;
Для мережі контролер має виявлення перенапруги, недонапруги, перевищення частоти, пониженої частоти, втрати фази та неправильної послідовності фаз; для генератора контролер має функції виявлення перенапруги, недонапруги, перевищення частоти, пониженої частоти, високого незбалансованого струму, високого загального спотворення гармонік, перевищення струму, земляний струм, високого незбалансованого струму, низького коефіцієнта потужності, перевищення потужності, зворотна потужність, втрата збудження, втрата фази, неправильна послідовність фаз тощо;
Параметри синхронізації: різниця напруги між мережею та генератором, різниця частоти між мережею та генератором, різниця фаз між мережею та генератором;
Декілька режимів роботи в автоматичному стані: з роботою під навантаженням, без навантаження, острівний режим, паралельна робота на вимогу;
Функція м'якого переключення навантаження при паралельному/розподілі;
3 фіксованих входи для аналогових датчиків (температура, масляний тиск і рівень рідини);
2 конфігурованих входи для аналогових датчиків можуть бути налаштовані як датчики температури, масляного тиску або рівня;
Датчик масляного тиску та конфігурований вхід датчика 1 можуть безпосередньо підключатися до резистивних/поточних/напругових датчиків, тоді як інші вхідні датчики можуть безпосередньо підключатися до резистивних датчиків, і для підключення напругових/поточних датчиків, будь ласка, вказуйте це перед замовленням;
Більше видів кривих
