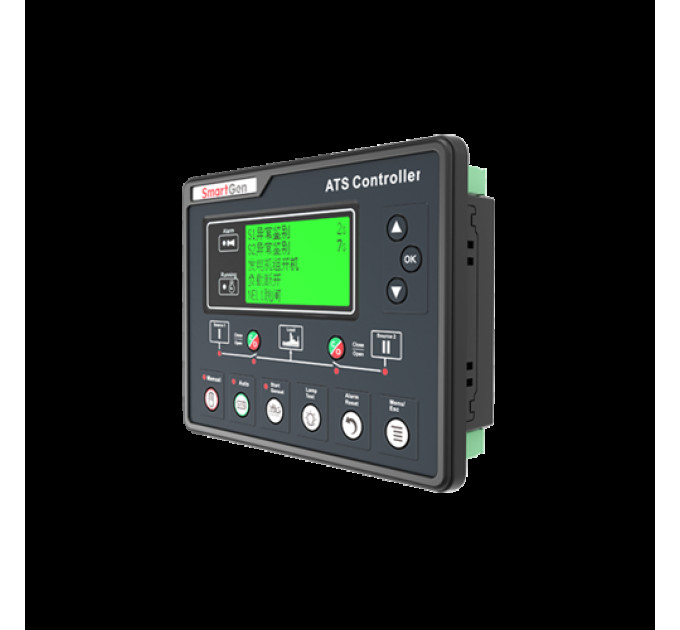

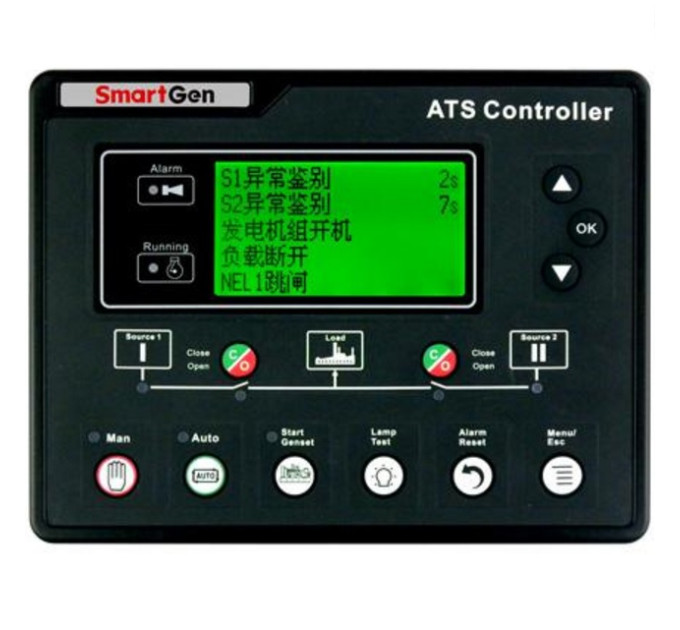

SmartGen HAT700B контролер АТС з силіконовою панеллю, придатний для SGQ ATS, з виявленням струму, з живленням від змінного струму (AC)

Огляд продукту:
Дисплей LCD (132*64)
Мова Китайська та Англійська та інші
Система змінного струму 1P2W/2P3W/3P4W
Частота генератора 50/60Гц
Інтерфейс монітору RS485
Програмований інтерфейс LINK/RS485
RTC(Годинник реального часу) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Пріоритет перемикання так
Тип перемикача PC двоступінчастий, PC трьохступінчастий, CB та CC перемикач
Живлення від постійного струму DC(8-35)В
Розміри корпусу (мм) 197*152*47
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)°C

Огляд продукту:
Контролер ATS серії HAT700 - це інтелектуальний двоканальний модуль з можливістю налаштування, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеве взаємодію. Автоматичне вимірювання та управління можуть зменшити невірну роботу. Це ідеальний варіант для систем автоматичного перемикання (ATS).

Потужний мікропроцесор, що міститься в установці, дозволяє вимірювати точне напругу (2-хвідомий 3-фазний) та робити точні висновки; крім того, відповідний цифровий вихідний порт буде активним при виявленні перевищення/пониження напруги, перевищення/пониження частоти, втрати фази та інших аномальних умов. Цей контролер повністю враховує різні застосування систем автоматичного перемикання (ATS) і може безпосередньо використовуватися для PC ATS, CB ATS, CC ATS тощо. Він має компактну структуру, вдосконалені схеми, просту проводку і високу надійність, і може широко використовуватися в електричних пристроях, системах автоматичного управління та випробувань електроенергії, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальних будівлях та ін.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
1. Тип системи може бути встановлений як: S1 (Мережа) та S2 (Мережа), S1 (Мережа) та S2 (Генератор), S1 (Генератор) та S2 (Мережа), S1 (Генератор) та S2 (Генератор).
2. LCD-дисплей 132x64 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), кнопкове управління.
3. Збір та відображення напруги 2-хвідомий 3-фазної, частоти та фази.
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
5. Розділені оповіщення або сигнал тривоги щодо перевищення струму для S1/S2.
6. Функція відключення неважливого навантаження (NEL).
7. Відображення загальної кількості кВт-год, кВар-год та загальної кількості включень для S1/S2.
8. Відображення часу неперервного живлення та загального часу живлення для S1/S2.
9. Функція синхронного перемикання; крім того, можливе відображення відхилення напруги, відхилення частоти та відхилення фази.
10. Для АТС типу з акумулятором його реле закриття активується після активації вхідного PF.
11. Захист від перенапруги/піднапруги, втрати фази, зворотної послідовності фаз та перевищення/підвищення частоти.
12. Функція перемикання послідовності фаз.
13. Автоматичний/ручний режим. У ручному режимі можна змусити перемикач відкривати або зачиняти;
14. Всі параметри можна налаштовувати на місці. Аутентифікація за допомогою пароля забезпечує лише авторизований персонал.
15. Генератор може бути протестований на місці для досягнення запуску/зупинки.
16. Контролер АТС має функцію автоматичного повторного закриття.
17. Сигнал виходу закриття може бути налаштований як інтервали або постійний вихід.
18. Застосовний для PC трьохступінчастий, PC двоступінчастий, CB та CC перемикач.
19. Застосовний для 2 ізольованих нейтральних ліній.
20. Годинник реального часу (RTC); функція журналу подій (журнал подій може записувати 99 пунктів циклічно).
21. Запланований запуск та запланована незапуск (може бути налаштований як запуск генератора раз на день/тиждень/місяць з навантаженням або без).
22. Може керувати двома генераторами для роботи в режимах циклічного запуску, майстер-запуску та балансованого запуску.
23. Широкий діапазон живлення постійним струмом DC(8~35)В дозволяє контролеру витримувати миттєвий струм 80 В.
24. Великий простір для клем дозволяє контролеру витримувати максимальний вхідний струм 625 В.
25. З ізольованим інтерфейсом зв'язку RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор та віддалено керувати АТС для зачинення чи відчинення.
26. Підходить для різних систем змінного струму (трифазні 4-жильні, трифазні 3-жильні, однофазні 2-жильні та двофазні 3-жильні).
27. Модульний дизайн, пластиковий корпус із самозагасанням, вставні клеми, вбудоване кріплення, компактна конструкція з легкістю встановлення.
