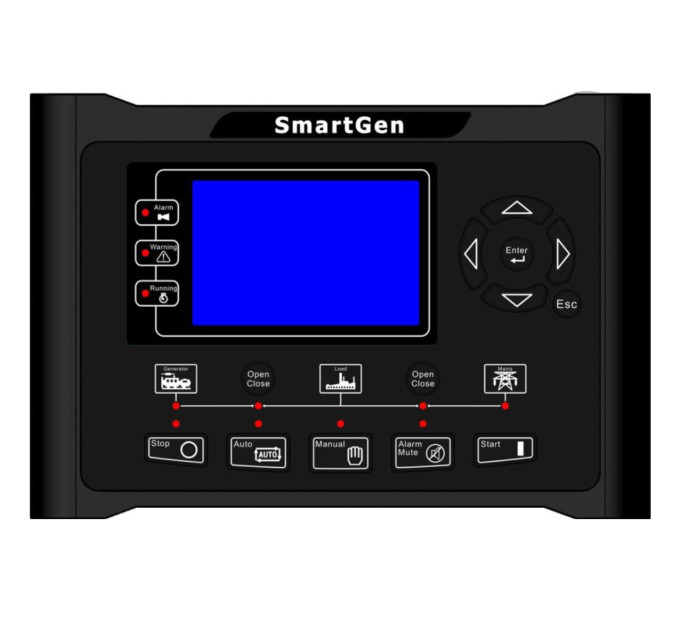

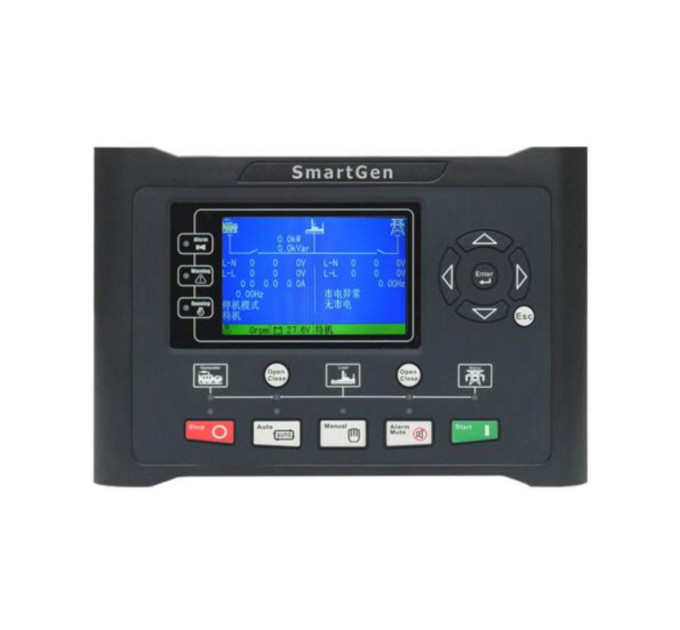

SmartGen HGM9520 Контролер генератора

Технічні параметри:
Дисплей 4.3 дюйма TFT-LCD (480*272)
Панель керування: кремезний каучук
Мова: китайська, англійська, інші
Цифрові входи: 8
Релеові виходи: 8
Аналогові входи: 5
AMF так
AC Система: 1P2W/2P3W/3P3W/3P4W
Частота альтернатора: 50/60Гц
Виявлення та відображення кВт/Ампер так
Інтерфейс моніторингу: RS485
Програмований інтерфейс: USB/RS485
CANBUS(1939) так
RTC та Журнал подій так
Запланований старт генератора так
Технічне обслуговування так
ULP так
DC Живлення: DC(8-35)V
Розміри корпусу (мм): 266*182*45
Виріз у панелі (мм): 214*160
Робоча температура: (-25~+70)℃

Огляд продукту:
Контролер генератора HGM9520 призначений для систем генераторів з ручним/автоматичним паралельним з'єднанням. Контролер дозволяє автоматичний старт/стоп, вимірювання даних, захист від аварій, а також дистанційне керування, дистанційне вимірювання та дистанційну комунікацію. Він має дисплей LCD, вибірковий інтерфейс на китайській, англійській та інших мовах, і є надійним та простим у використанні.

Контролер HGM9520 інтегрує функції управління регулятором обертів двигуна (GOV) та автоматичного регулятора напруги (AVR). Можна вибрати кілька режимів роботи, таких як фіксована активна потужність генератора, реактивна потужність/коефіцієнт потужності, пікове відновлення мережі та безперервний повернення до мережевого живлення.

Контролер HGM9520 може точно моніторити кілька робочих станів генератора. У випадку виникнення аварійного стану генератора, він роз'єднує шину та вимикає генератор; одночасно несправність відображається на дисплеї. Контролер HGM9520 має інтерфейс SAE J1939, який може спілкуватися з кількома блоками керування двигуном (ECU), які обладнані J1939.

Контролер HGM9520 використовує технологію мікропроцесорів з 32 бітами для точного вимірювання параметрів, налаштування фіксованого значення, встановлення часу та налаштування значень. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою інтерфейсу USB (або RS485) для налаштування через ПК. Це може широко використовуватися в усіх типах систем автоматичного керування генераторами завдяки компактній конструкції, передовим ланцюжкам, простим з'єднанням та високій надійності.

ПРАЦЕЗДАТНІСТЬ ТА ХАРАКТЕРИСТИКИ:
1. З ARM-заснованим 32-бітним SCM, високою інтеграцією апаратних засобів та більш високою надійністю;
2. Дисплей 480x272 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), який можна вибрати на місці, що забезпечує зручне налагодження для персоналу фабрики;
3. Покращений захист дисплея від зношування та подряпин завдяки твердому акриловому матеріалу екрана;
4. Кремезна гумова панель та кнопки для кращого функціонування в умовах високої/низької температури;
5. Порт зв'язку RS485 дозволяє дистанційне керування, дистанційне вимірювання, дистанційну комунікацію за протоколом ModBus.
6. Оснащений портом CANBUS та може спілкуватися з генератором J1939. Ви можете відслідковувати часто використовувані дані (такі як температура води, тиск масла, швидкість, витрата палива тощо) електронного блоку керування, а також керувати запуском, зупинкою, підвищенням швидкості та падінням швидкості за допомогою порту CANBUS.
7. Підходить для 3-фазних 4-жильних, 3-фазних 3-жильних, однофазних 2-жильних та 2-фазних 3-жильних систем з напругою 120/240 В та частотою 50/60 Гц;
8. Збирає та показує 3-фазну напругу, струм, потужність та частоту мережі/генератора.
9. Ідеальний захист від розриву мережі: перевищення/підвищення частоти, перевищення/підвищення напруги, ROCOF та зміщення вектора;
10. Для генератора контролер має функції захисту від перевищення та підвищення напруги, перевищення та підвищення частоти, втрати фази, неправильної послідовності фаз, перевищення та зворотної потужності, захист від перевищення струму;
11. Параметри синхронізації: Різниця напруги між генератором та мережею, Різниця частоти між генератором та мережею, Різниця фаз між генератором та мережею;
12. Кілька режимів роботи в автоматичному стані: AMF (автоматичне відключення від мережі), Острівний режим, Фіксована потужність, Режим пікового відновлення та Режим прийняття навантаження;
13. Функція плавного включення та виключення;
14. 3 фіксовані датчики (температура, тиск масла та рівень рідини);
15. 2 налаштовуваних датчика можна встановити як датчик температури, датчик тиску масла або датчик рівня палива;
16. Можна використовувати більше типів кривих температури, тиску масла, рівня палива, а також користувачі можуть визначити криві датчика самостійно;
17. Точне вимірювання та відображення параметрів двигуна,
18. Керування та захист: автоматичний старт/зупинка дизельного генератора, керування ATS (автоматичний перемикач) з ідеальним відображенням несправностей та захистом;
19. Всі вихідні порти - релеові;
20. Налаштування параметрів: параметри можна змінити та зберегти во внутрішній пам'яті EEPROM і не втратити навіть в разі відключення живлення; більшість з них можна налаштувати з передньої панелі контролера, а всі можн
