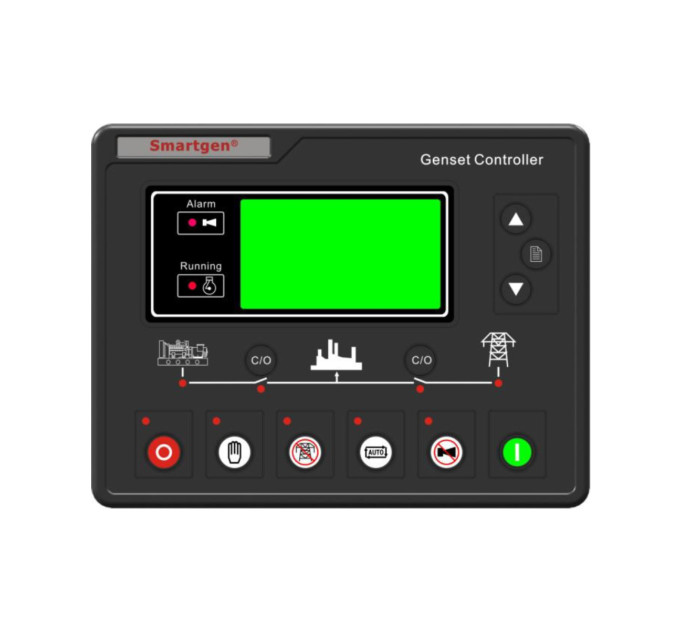

SmartGen HGM7220 Контролер генератора

Технічні характеристики:
Дисплей LCD (132*64)
Панель управління з кремезної гуми
Мова Китайська, Англійська та Інші
Цифрові входи 7
Реле-виходи 8
Аналогові входи 5
АВР так
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота альтернатора 50/60Гц
Виявлення та відображення кВт/Амп так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
RTC та Журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Постачання постійного струму DC(8-35)V
Розміри корпусу (мм) 197*152*47
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Серія контролерів генераторів HGM7200/7100A використовується для автоматизації генератора та системи моніторингу одиничного блоку для досягнення автоматичного запуску/зупинки, виміру даних, захисту від аварій та "трьох дистанційних" (дистанційного керування, дистанційного вимірювання та дистанційного зв'язку). Контролер використовує великий рідкокристалічний дисплей (LCD) і може працювати з китайською, англійською або іншою мовою для зручності та надійності у використанні.

Контролери HGM7200/7100A використовують 32-бітну технологію мікропроцесора з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, установкою часу та настройкою порогових значень тощо. Більшість параметрів можна налаштувати з панелі контролера, а всі параметри можна змінювати за допомогою ПК (через USB-порт) та налаштовувати та моніторити за допомогою портів RS485. Його можна широко використовувати в різних системах автоматичного керування генератором за компактною структурою, простими з'єднаннями та високою надійністю.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ:

HGM7X10, Модуль автоматичного запуску, контролює генератор для автоматичного запуску або зупинки за допомогою дистанційного сигналу запуску.

HGM7X20, Автоматичний вихід з ладу мережі, оновлення на основі HGM7X10, особливо підходить для автоматичної системи, складеної з генератора та мережі.

Основні характеристики:
1. Застосовано 32-бітний процесор ARM з високою стійкістю та новим рівнем надійності;
2. Дисплей LCD (132x64) з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), який можна вибрати на місці, зручно для налагодження персоналу на заводі;
3. Покращена стійкість дисплея до зносу та подряпин завдяки твердому екрану з акрилу;
4. Панель і кнопки з кремезної гуми для кращої роботи в умовах високої температури;
5. Порт зв'язку RS485, що дозволяє дистанційне керування, вимірювання та зв'язок з використанням протоколу ModBus (доступно тільки для контролера з портом RS485);
6. Обладнаний функцією SMS (послуга коротких повідомлень). У випадку спрацювання аварійної сигналізації, контролер може автоматично відправляти короткі повідомлення SMS на максимум 5 номерів телефонів. Крім того, статус генератора можна контролювати та перевіряти за допомогою SMS (доступно тільки для контролера з портом GSM);
7. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Не тільки можна контролювати часто використовувані дані (такі як температура води, тиск масла, швидкість, витрата палива тощо) ECU-машини, але й керувати запуском, вимиканням, підвищенням швидкості та спадом швидкості через порт CANBUS (доступно тільки для контролера з портом CANBUS);
8. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та відображає 3-фазну напругу, струм, параметр потужності та частоту генератора або мережі.
10. Для мережі контролер має функції виявлення перевищення та пониження напруги, перевищення та пониження частоти, втрати фази та помилки послідовності фаз; Для генератора контролер має функції виявлення перевищення та пониження напруги, перевищення та пониження частоти, втрати фази, помилки послідовності фаз, перевищення та зворотної потужності, перевищення струму.
11. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини);
12. 2 налаштовувані датчики можна встановити як датчик температури або рівня палива;
13. Точне вимірювання та відображення параметрів двигуна;
14. Захист: автоматичний запуск/зупинка дизельного генератора, керування АВР (Автоматичний Перемикач Перегону) з ідеальним відображенням несправностей та функцією захисту;
15. Всі вихідні порти мають релеовий вихід;
16. Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішній пам'яті EEPROM і не можуть бути втрачені навіть у випадку відключення живлення; більшість з них можуть бути налаштовані з панелі управління контролера, а всі їх можна змінити за допомогою ПК через порти USB або RS485.
17. Широкий асортимент кривих температури, тиску масла, рівня палива можуть бути використані безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
18. Наступні режими відключення від старту можуть бути вибрані: за допомогою датчика швидкості, тиску масла, частоти генератора;
19. Широкий діапазон живлення DC(8~35)V, підходить для різних середовищ з різними напруг
