Технічні характеристики:
Дисплей Світлодіодний (LED)
Система змінного струму 1P2W/2P3W/3P4W
Частота генератора 50/60 Гц
Інтерфейс моніторингу LINK
Програмований інтерфейс LINK
Пріоритет перемикання так
Тип перемикача Двоступінчастий
Розміри корпусу (мм) 86.9*158*119.5
Виріз панелі (мм) 73.5*114
Робоча температура (-25~+70)°C
Огляд продукту:

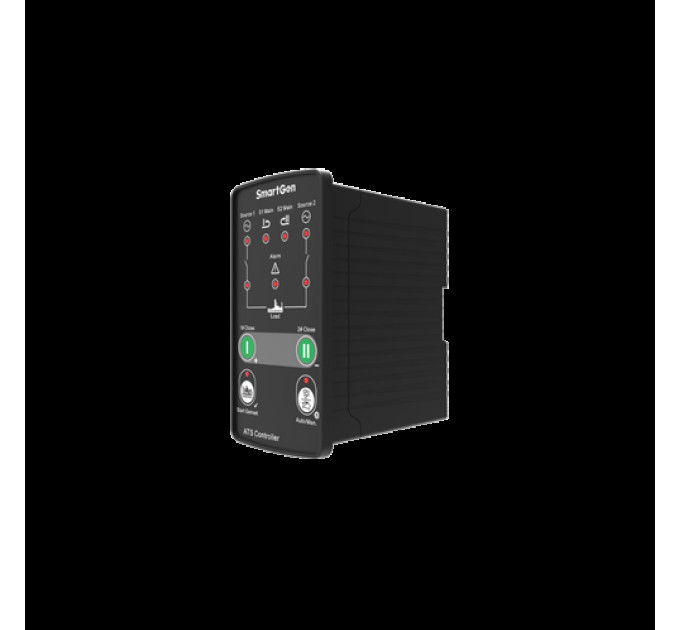

Контролер HAT162 ATS призначений для двоступінчастого автоматичного ввімкнення джерела живлення (АВ ДЖ) без переривання. Він може точно виявляти 2-х-3-фазне напругу та визначати її аномалії (такі як перевищена напруга, знижена напруга, перевищена частота, знижена частота, відсутність фази та обертання фази), а потім управляти АВ ДЖ для перемикання. У разі несправності перемикача АВ ДЖ контролер може виявляти несправності в ввімканні/вимиканні та сигналізувати про це на передній панелі для забезпечення правильної дії АВ ДЖ. У режимі автоматичного ввімкнення, якщо перше джерело відмовляє, контролер відправляє сигнал для запуску генератора. Крім того, він може реалізувати функції віддаленого зв'язку, віддаленого управління та конфігурації параметрів за допомогою комунікаційного порту LINK.
ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ
Контролер HAT162 може виявляти 2-х-фазну напругу (2-х-головне джерело, 1-головне джерело та 1-генератор) та управляти АВ ДЖ.
Характеристики головних джерел:
1. Відповідає системам змінного струму з 3-ма фазами та 4-ма провідниками, 2-ма фазами та 3-ма провідниками, однофазним струмом, 3-ма фазами та 3-ма провідниками (замовлення за окремою угодою);
2. Методи живлення «Головне джерело 1 (автоматичне перемикання та відновлення)», «Головне джерело 2 (автоматичне перемикання та відновлення)» та «Без використання головного джерела (автоматичне перемикання та ні автоматичне відновлення)»;
3. Вимірювання та відображення напруги та частоти на 2-х фазах:
4. Захист від перевищеної/зниженої напруги, перевищеної/зниженої частоти, відсутності фази та обертання фази;
5. Сигналізація про несправність ввімкання/вимикання перемикача;

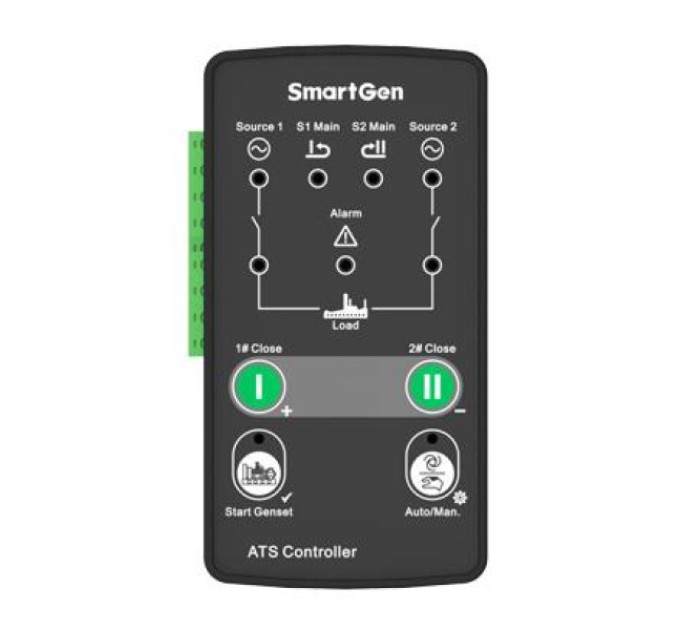

6. Світлодіоди на панелі можуть чітко відображати стан роботи АВ ДЖ;
7. Режим авто/ручний можна перемикати. У ручному режимі АВ ДЖ можна перемикати, натискаючи кнопку на передній панелі;
8. З можливістю ручного введення;
9. Підходить для 2-х ізольованих нейтральних провідників.
10. Вихід закриття може бути налаштований як імпульсний або постійний;
11. Налаштування параметрів: деякі параметри можна налаштовувати з передньої панелі; всі можна налаштовувати через комунікаційний порт LINK (з адаптером SG72) за допомогою комп'ютерного програмного забезпечення;
12. Цифрове налаштування параметрів (відмова від аналогового налаштування звичайного потенціометра, з підвищеною надійністю та стабільністю);
13. Модульний дизайн, корпус з самозгасаючого пластику ABS+PC, вставні клеми та компактна конструкція;

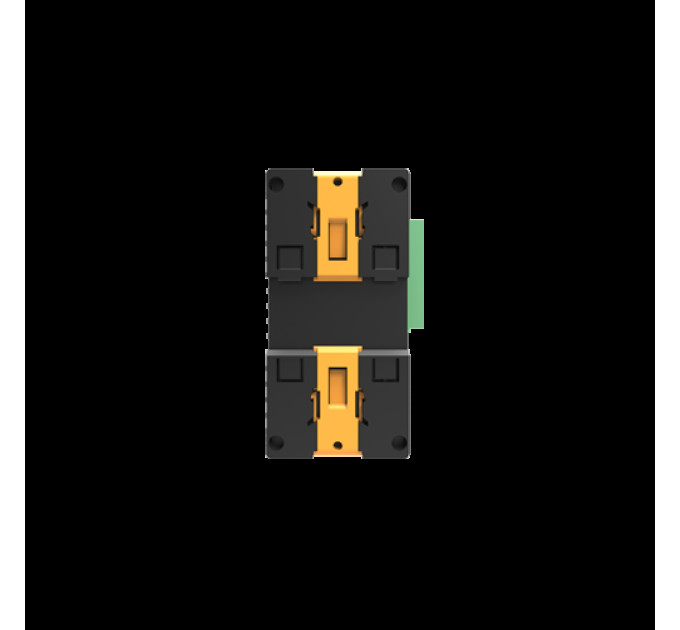

14. Три способи установки: вбудована панель, внутрішній 35-мм слайдвей та внутрішній монтаж на гвинтах.
