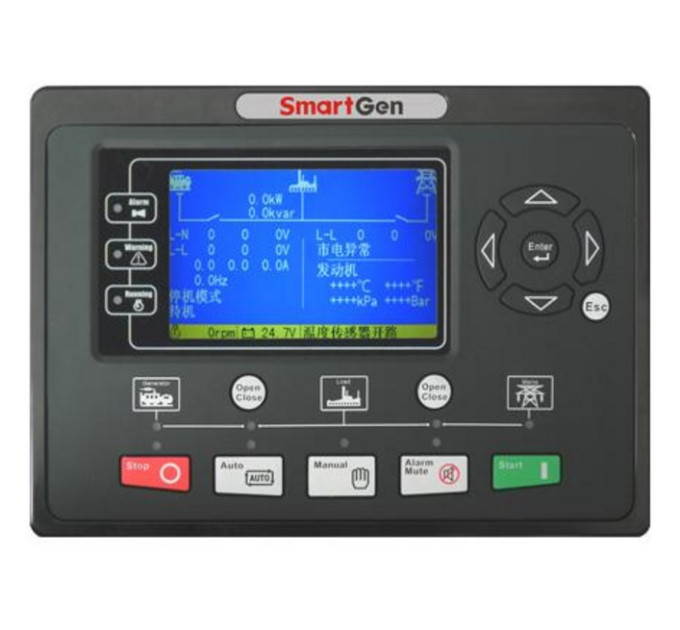

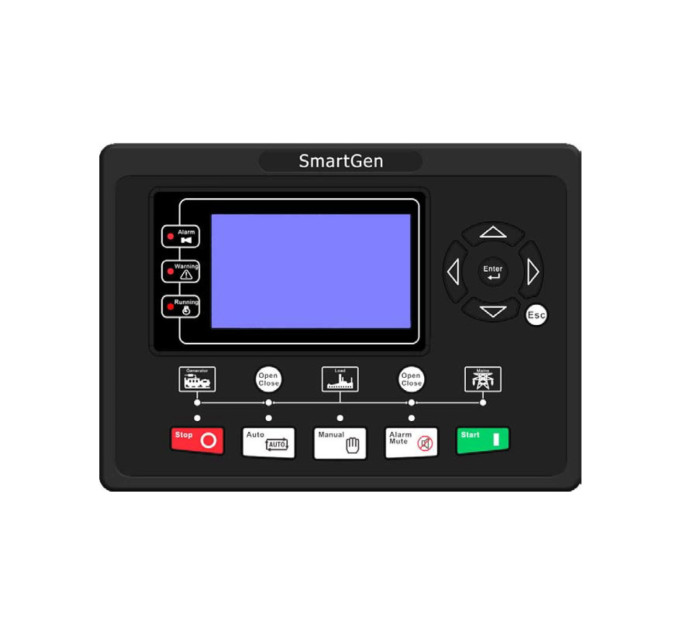

SmartGen HGM9320CAN Контролер генератора

Технічні параметри:
Дисплей 4,3 дюйма TFT-LCD (480*272)
Панель управління: силіконова гума
Мова: китайська, англійська та інші
Цифрові входи: 8
Реле-виходи: 8
Аналогові входи: 5
AMF так
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60 Гц
Вимірювання та відображення кВт/Ампер так
Інтерфейс моніторингу: RS485
Програмований інтерфейс: USB/RS485
CANBUS(1939) так
RTC та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
SMS так
Можливість розширення модулів цифрового входу/виходу так
Живлення від постійного струму: DC(8-35) В
Габаритні розміри корпусу (мм): 237*172*45
Виріз панелі (мм): 214*160
Температурний режим роботи: (-25~+70)℃

Огляд продукту:
Контролери генераторів серії HGM93XX MPU(CAN) використовуються для автоматизації генераторів та систем моніторингу одиничного блоку для здійснення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" (дистанційного керування, дистанційного вимірювання та дистанційного зв'язку). Контролер використовує великий рідкокристалічний дисплей (LCD) і можливість вибору китайської, англійської або інших мов для інтерфейсу з простою та надійною роботою.

Контролери генераторів серії HGM93XX MPU(CAN) використовують 32-бітну технологію мікропроцесорів з точним вимірюванням параметрів, налаштуванням фіксованих значень, налаштуванням часу та порогу, тощо. Більшість параметрів можна встановити з передньої панелі, а всі параметри можна налаштувати за допомогою ПК (через USB-порт) та моніторити за допомогою порту RS485. Це може бути широко використано в численних автоматичних системах керування генератором з компактною структурою, простими з'єднаннями та високою надійністю.

Характеристики та властивості

HGM9310 MPU(CAN), призначений для автоматичних систем одиничного блоку, автоматичний запуск/зупинка одиниці здійснюється за допомогою дистанційного сигналу.
HGM9320 MPU(CAN) має всі функції HGM9310 MPU(CAN), а також функцію автоматичного відключення від мережі (AMF), особливо підходить для одиничних систем автоматизації, що включають мережу та генератор.

Ключові характеристики

Захищений апаратний ARM-заснований 32-бітний КІМ, новий рівень надійності.
1. TFT LCD 480x272 з підсвіткою, мультиязиковий інтерфейс (включаючи англійську, китайську та інші мови), який можна вибрати на місці, що робить встановлення зручним для персоналу заводу;
2. Покращена стійкість до зношування і подряпин завдяки надміцному акриловому екрану;
3. Силіконова панель та кнопки для кращого функціонування в умовах високої температури;
4. Порт RS485 для дистанційного керування, віддаленого вимірювання, дистанційного зв'язку за протоколом ModBus (необхіден порт RS485);
5. Оснащений функцією SMS (короткий текстовий сервіс). При спрацьовуванні сигналу аварії генератор може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 номерів телефонів. Крім того, стан генератора може бути керований і перевірений за допомогою SMS (потрібен порт GSM);
6. Оснащений портом CANBUS та може спілкуватися з генератором J1939. Ви можете не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, швидкість, витрата пального і т. Д.) Двигуна ЕСУ, але й керувати запуском, зупинкою, підвищенням швидкості та зниженням швидкості через порт CANBUS (потрібен порт CAN BUS).
7. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В і частотою 50/60 Гц;
8. Збирає та відображає 3-фазну напругу, струм, параметр потужності та частоту генератора або мережі.
9. Для мережі контролер має функції виявлення перенапруги та піднапруги, перевищення та недовищення частоти, втрата фази та неправильна послідовність фаз; Для генератора контролер має функції перенапруги та піднапруги, перевищення та недовищення частоти, втрата фази, неправильна послідовність фаз, перевищення та зворотний потік потужності, перевищення струму;
10. 3 фіксовані аналогові датчики (температура, тиск масла та рівень палива);
11. 2 гнучкі датчики можуть бути встановлені як температурний датчик, датчик тиску масла або датчик рівня;
12. Точне вимірювання та відображення параметрів двигуна,
13. Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичний перемикач) з ідеальною індикацією відмов та функцією захисту;
14. Всі вихідні порти - реле-виходи;
15. Налаштування параметрів: параметри можуть бути змінені та збережені внутрішньою флеш-пам'яттю і не можуть бути втрачені навіть у випадку відключення живлення; більшість з них можуть бути налаштовані з передньої панелі контролера, а всі можуть бути змінені за допомогою ПК через порти USB або RS485.
16. Більшість видів кривих температури, тиску масла, рівня палива можуть бути використані безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
17. Нескінченно можливість умов відключення кривих (частота генератора, датчик швидкості, тиск масла) є варіантною;
18. Широкий діапазон живлення від постійног
