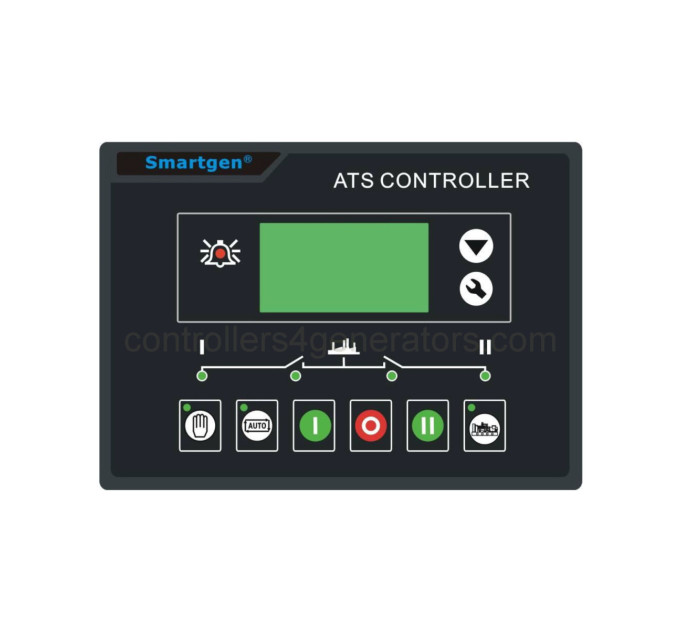

SmartGen HAT600N ATS Контролер автоматики передачі навантаження, живлення від постійного струму (DC) + застосовується до всіх систем автоматичного перемикання навантаження (ATS

Технічні параметри:
Дисплей LCD(128*64)
Мова Китайська/Англійська
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Інтерфейс моніторингу RS485
Програмований інтерфейс LINK/RS485
РКЧ (Реальний Часовий Годинник) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Пріоритет перемикання так
Тип перемикача Всі типи
Живлення від постійного струму (DC) DC(8～35)V
Габаритні розміри (мм) 209*153*55(Д*Ш*В)
Врізний розмір (мм) 186*141
Температурний режим роботи (-25~+70)℃

Огляд продукту:
Контролер автоматики передачі навантаження серії HAT600N - це інтелектуальний двонапрямковий модуль з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм і цифровим зв'язком. Він поєднує в собі цифрову інтелектуальність та мережевий функціонал. Автоматичне вимірювання та управління дозволяють уникнути неправильної експлуатації. Це ідеальний вибір для КАН.

Контролер автоматики передачі навантаження серії HAT600N виготовлений на основі мікропроцесора, який може точно виявляти розширений спектр напруги 2-х фаз-3-фази та правильно визначати та виводити управління пасивним перемикачем при неправильній напрузі (перевищення та недостатня напруга, відсутність фази та перевищення та недостатність частоти). Цей контролер повністю враховує різні застосування систем автоматичного перемикання (ATS) та може використовуватися безпосередньо для інтелектуальних ATS, контактних ATS, автоматичних вимикачів ATS тощо. Він має компактну конструкцію, високотехнічні схеми, просту проводку та високу надійність, і може бути широко використаний в електроенергетиці, зв'язку, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальних будівлях, електричних пристроях, автоматизованих системах управління та випробувань тощо.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ

1) Тип системи може бути встановлено як: Мережа (1#) і Генератор (2#), Генератор (1#) і Мережа (2#), Мережа (1#) і Мережа (2#), Генератор (1#) і Генератор (2#).
2) Підсвічений дисплей LCD 128x64, опційний китайський та англійський дисплей, кнопкове управління.
3) Вимірювання та відображення напруги та частоти 2-х фаз 3-фази:
4) Вимірювання та відображення активної потужності, видимої потужності, коефіцієнта потужності та трифазного струму;
5) Сповіщення про перевищення струму;
6) Захист від перевищення / недостатності напруги, втрати фази, оберненої послідовності фаз, перевищення / недостатньої частоти.
7) Автоматичний / ручний режим. В ручному режимі можна вимусити перемикач на відкриття або закриття;
8) Всі параметри можна налаштувати на місці. З двома різними паролями, які гарантують лише авторизовані дії персоналу.
9) Під час тестування генератора контролер ATS

можна встановити в режим або з навантаженням, або без навантаження.
10) Контролер ATS має функцію автоматичного повторного включення.
11) Сигнал закриття може бути налаштований як інтервальний або постійний вивід.
12) Застосовний для ATS одного положення нейтралі, двох положень нейтралі та без положення.
13) Застосовний для 2 ізольованих ліній нейтралі для генератора та мережі.
14) Реальний час (RTC).
15) Журнал подій може записувати 99 позицій циклічно.
16) Розклад може бути встановлений на місячній або тижневій основі, а проба може бути встановлена як із навантаженням, так і без навантаження.
17) Можна контролювати два генератори для роботи в циклі, навіть час роботи генератора та час відпочинку може бути встановлено.
18) Широкий діапазон живлення від постійного струму (від 8В до 35В). Максимальний вхід постійного струму 80В може бути витриманий миттєво або подаватися через модуль HWS560 (вхід змінного струму 85В~560В, вихід постійного струму 12В).

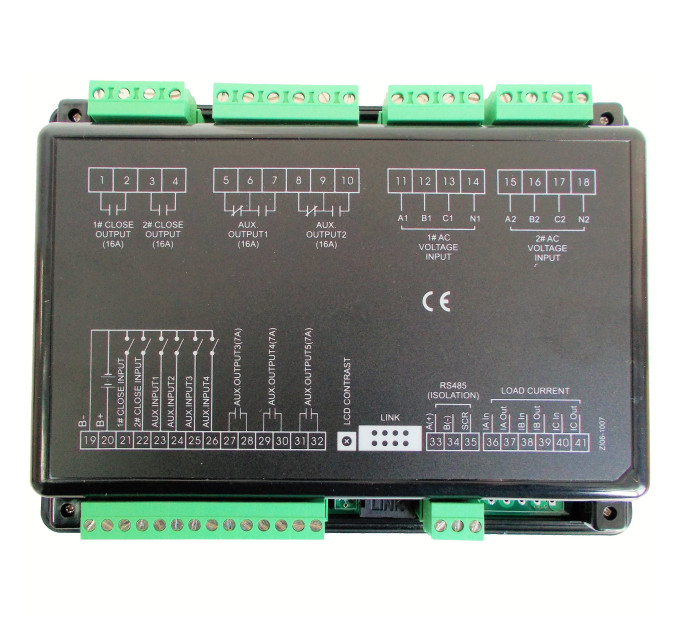

19) Широкий простір між клемами для підключення змінного струму. Максимальна вхідна напруга 625В.
20) Зі стандартним ізольованим інтерфейсом RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку" за допомогою протоколу зв'язку ModBus.
21) Можна перевірити поточний стан контролера (включаючи цифровий вхід перемикача, перевищення напруги та недостатню напругу тощо.).
22) Підходить для різних систем змінного струму (3 фази 4-жили, 3 фази 3-жили, однофазний 2-жильний та двофазний 3-жильний).

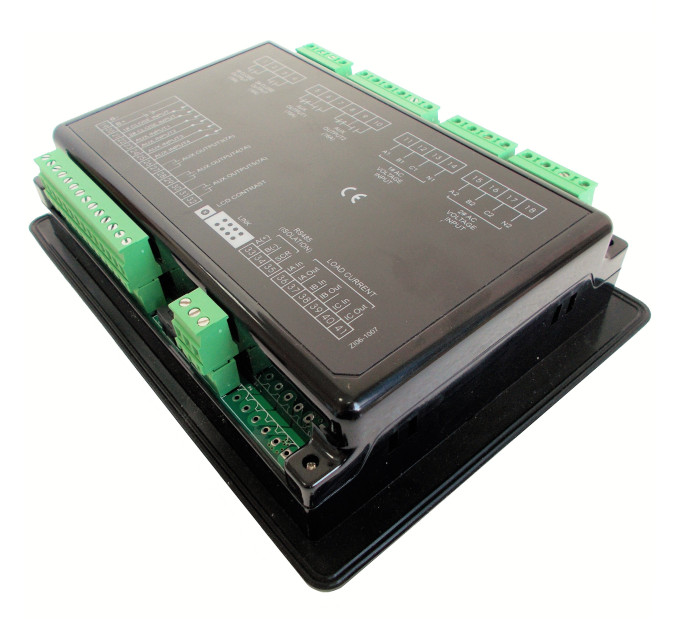

23) Модульний дизайн, пластиковий корпус із самозгасаючим матеріалом, вбудовані клеми та вбудоване кріплення. Компактна конструкція для легкої установки.
