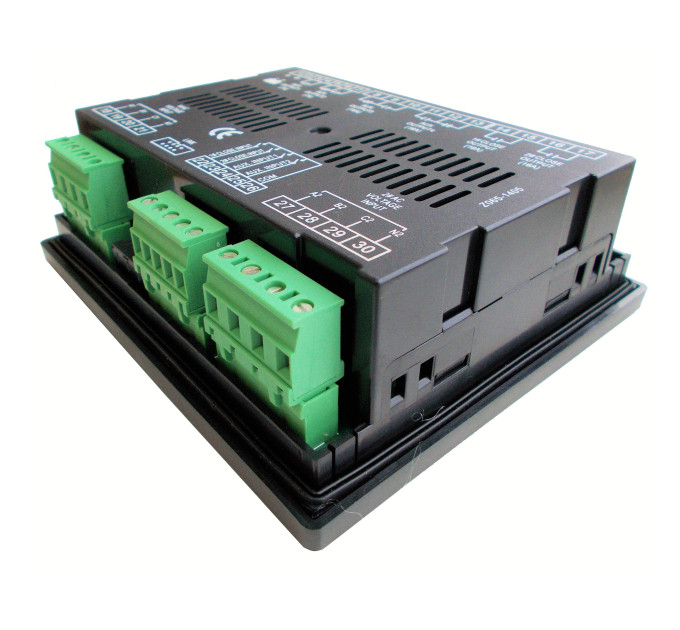

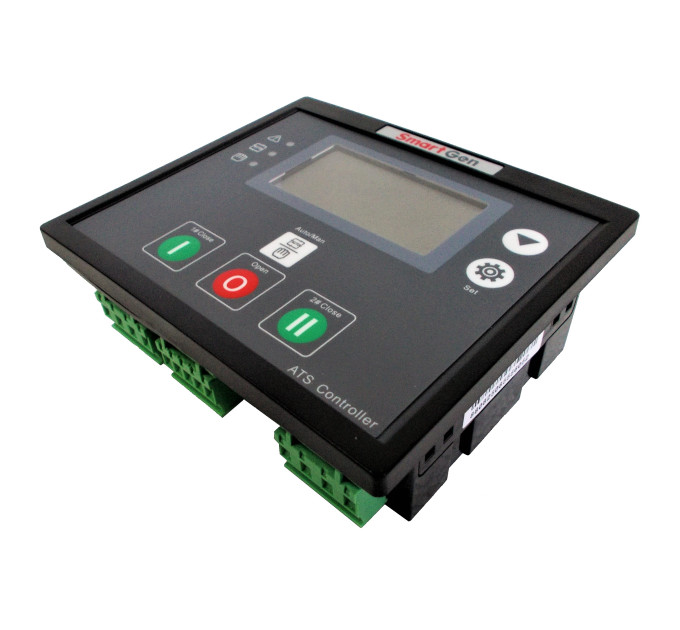

SmartGen HAT560 Контролер автоматичного перемикача (ATS).

Опис:
Контролер автоматичного перемикача серії HAT560N є інтелектуальним двонаправленим модулем з налаштованою функціональністю, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові, інтелектуальні та мережеві можливості. Автоматичне вимірювання та керування може зменшити неправильну роботу. Це ідеальний варіант для автоматичних перемикачів (ATS).

Потужний мікропроцесор, що міститься в пристрої, дозволяє точно вимірювати напругу (двонапрямкову трифазну / однофазну) і робити точні висновки; крім того, відповідний цифровий вихідний порт активується, коли виникають перенапруга, недонапруга, перевищення частоти, недостатність частоти, втрата фази та інші аномальні умови. Цей контролер повністю враховується в різних застосуваннях ATS (автоматичної системи перемикання) і може бути безпосередньо використаний для спеціалізованих ATS, контактних ATS, повітряних ATS тощо. Він має компактну конструкцію, передові схеми, просте підключення та високу надійність, і може бути широко використаний в електричних пристроях, системах автоматичного керування та випробування електроенергії, зв'язку, нафти, вугілля, металургії, залізниць, муніципального управління, інтелектуальних будівель тощо.

ХАРАКТЕРИСТИКИ І ОСОБЛИВОСТІ
1. Тип системи може бути встановлений як: Мережа (1#) і Генератор (2#), Генератор (1#) і Мережа (2#), Мережа (1#) і Мережа (2#), Генератор (1#) і Генератор (2#).

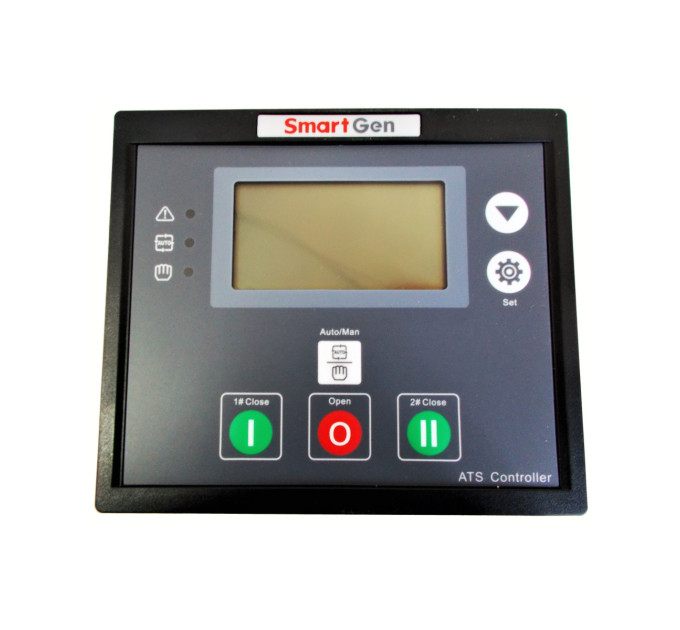

2. LCD-дисплей 132x64 з підсвічуванням, опційний вивід інформації китайською та англійською мовами, кнопкове керування.
3. Вимірювання і відображення двонапрямкової трифазної напруги та частоти:
4. Захист від перенапруги / недонапруги, втрати фази, послідовності фаз, перевищення / недостатності частоти.
5. Автоматичний / ручний режим. У ручному режимі можна змусити перемикач закрити або відкрити;
6. Всі параметри можна налаштувати на місці. З двома різними паролями, які гарантують виконання операцій тільки авторизованим персоналом.
7. Під час введення в експлуатацію генератор може бути встановлений або в режимі з навантаженням, або без навантаження.
8. Контролер ATS має функцію автоматичного повторного закриття.
9. Сигнал вимкнення може бути встановлений як у вигляді інтервалів, так і як постійний вихід.
10. Застосовний для ATS з одним положенням нейтралі, двома положеннями нейтралі та відсутності положення.
11. Застосовний для 2 ізольованих нейтральних ліній.
12. Реальний час (RTC).
13. Журнал подій може записувати 50 елементів циклічно.
14. Запланований запуск та зупинка генератора (може бути встановлений як запуск генератора один раз на день / тиждень / місяць, чи з навантаженням, чи без нього).
15. Може керувати двома генераторами у циклі, навіть час роботи генератора та час відпочинку приводу можуть бути встановлені.
16. Опційна система змінного чи постійного струму.
17. Зі стандартним інтерфейсом зв'язку LINK. З функцією "дистанційного керування, дистанційного вимірювання, дистанційного зв'язку" за протоколом зв'язку ModBus. Може віддалено запускати / зупиняти генератор та віддалено керувати ATS для закриття або відкриття.
18. Можливість перевірки поточного стану контролера (цифровий вхідний порт, цифровий вихідний порт, перенапруга, недонапруга, перевищення частоти, недостатність частоти тощо).
19. Підходить для різних систем змінного струму (трифазні 4-провідні, трифазні 3-провідні, однофазні 2-провідні та двофазні 3-провідні).

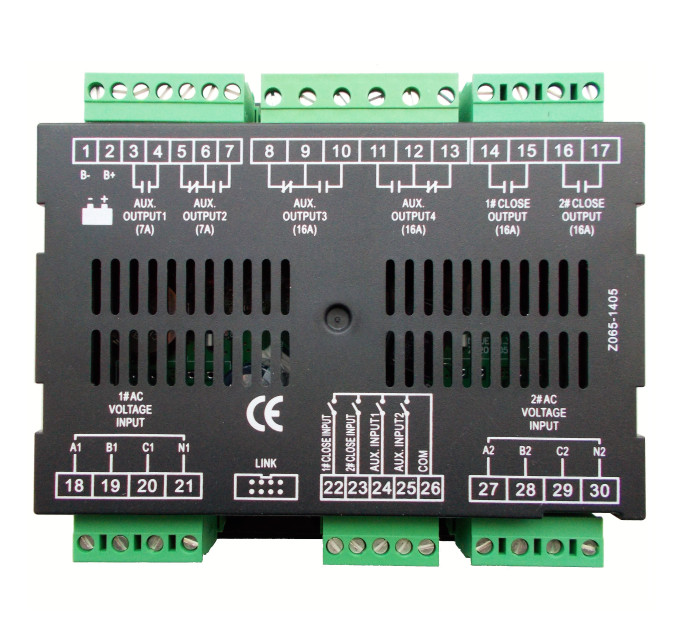

20. Модульний дизайн, корпус з самозгасаючого пластику ABS, вилкові клеми, вбудоване кріплення, компактна конструкція з легкою установкою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Дисплей LCD(132*64)
Мова Китайська та англійська
Система змінного струму 1P2W/2P3W/3P4W
Напруга генератора (170~270)V(фаза-нуль)
Частота генератора 50/60Гц
Інтерфейс моніторингу LINK
Програмований інтерфейс LINK
RTC(Годинник реального часу) ●
Запланований запуск генератора ●
Циклічний запуск генератора ●
Пріоритет перемикання ●
Тип перемикача PC з двома етапами, PC з трьома етапами, вимикач CB та CC
Постачання постійного струму Постійний струм (8-35) В
Розміри корпусу (мм) 139*120*48
Виріз в панелі (мм) 130*111
Робоча температура (-25~+70)°C
