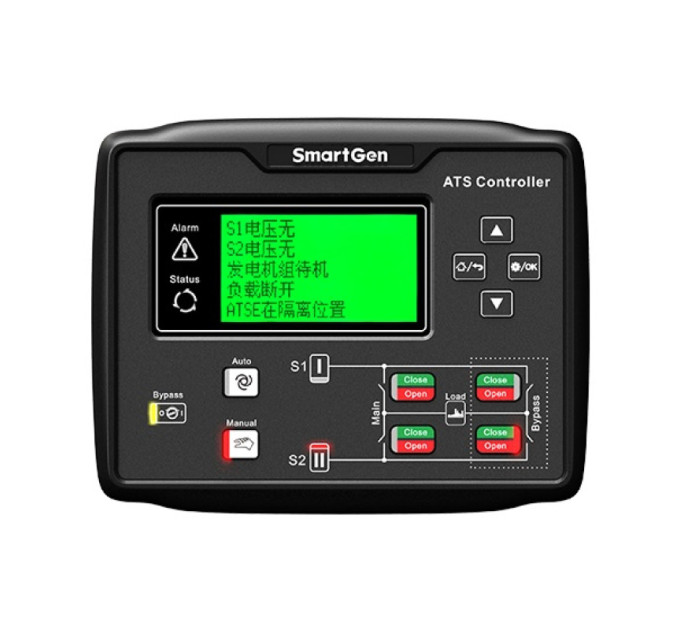

SmartGen HAT780 Контролер автоматики переключення мережі з двома маршрутами потужності.

Контролер автоматики переключення мережі SmartGen HAT780 з двома обхідними маршрутами живлення - це інтелектуальний двоканальний модуль з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект і мережеве з'єднання. Автоматичне вимірювання та контроль можуть зменшити некоректну роботу. Це ідеальний варіант для контролера автоматики переключення мережі з двома обхідними маршрутами живлення.

Мікропроцесор, що міститься в одиниці, дозволяє проводити точне вимірювання напруги (2-хвимірна-3-фазна) та здійснювати точні розрахунки; крім того, відповідний цифровий вихідний порт активується при перенапрузці/піднапруги, перевищенні/підвищенні частоти, втраті фази та інших аномальних умовах. Цей контролер повністю враховує різні застосування контролера автоматики переключення мережі з обхідним маршрутом (ATS) і може бути безпосередньо використаний для одиночного контролера ATS з обхідним маршрутом, подвійного контролера ATS з обхідним маршрутом, а також контролера ATS з ручним/віддаленим керуванням. Він має компактну конструкцію, вдосконалені схеми, просте підключення і високу надійність, і може широко використовуватися в електроприладах, автоматичному керуванні та тестових системах електроенергетики, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальних будівлях тощо.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:

1. Система може бути налаштована як: Мережа S1 Мережа S2, Мережа S1 Генератор S2, Генератор S1 Мережа S2, Генератор S1 Генератор S2;
2. Дисплей 132x64 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, спрощену китайську або інші мови), кнопкове керування;
3. Збирає та відображає 2-хвимірну 3-фазну напругу, частоту та фазу;
4. Дисплей LCD відображає стан головного перемикача (робоче положення, тестове положення та ізольоване положення), а також стан обхідного перемикача;
5. Відображення загальної кількості закритих перемикачів S1/S2 та обхідних перемикачів;
6. Відображення поточного часу безперервного живлення та загального часу живлення S1/S2;
7. Для ATS зберігального типу, його реле закривається після активації введення PF;
8. Захист від перенапруги/піднапруги, втрати фази, оберненого послідовності фаз та перевищення/підвищення частоти;
9. Автоматичний/ручний режим. У ручному режимі можна примусово закрити або відкрити перемикач;
10. Всі параметри можуть бути встановлені на місці. Перевірка паролів забезпечує авторизоване використання працівників;
11. Генератор може бути протестований вручну на місці для досягнення запуску/зупинки;
12. Головний перемикач має функцію автоматичного перезакривання та знову закривається при відключенні живлення;
13. Придатний для одноканальних, двоканальних та взаємозапасних двоканальних ATS;
14. Придатний для ATS з ручним керуванням та ATS з віддаленим керуванням;
15. Придатний для 2 ізольованих нейтральних ліній;
16. Реальний час (RTC); функція журналу подій (журнал подій може записувати 99 позицій циклічно);
17. Заплановане запуск та заплановане вимкнення (може бути встановлено як запуск генератора один раз на день/тиждень/місяць незалежно від навантаження або без нього).
18. Може керувати двома генераторами в режимі циклічного запуску, головного запуску та балансованого запуску.
19. Широкий діапазон живлення дозволяє контролеру витримувати миттєвий струм 80В;
20. Великий простір між клемами дозволяє контролеру витримувати максимальну вхідну напругу 625 В;
21. З ізольованим інтерфейсом зв'язку RS485. З функцією "віддалене керування, віддалене вимірювання, віддалене спілкування, віддалене регулювання" за допомогою протоколу зв'язку ModBus. Може дистанційно запускати/зупиняти генератор та дистанційно керувати ATS, щоб закрити або відкрити його.
22. Інтерфейс USB дозволяє налагоджувати параметри локально та оновлювати програму;
23. Придатний для різних систем змінного струму (3-фазні 4-провідні, 3-фазні 3-провідні, однофазні 2-провідні та 2-фазні 3-провідні).
24. Модульний дизайн, пластиковий корпус, який гасне самостійно, вставні клеми та вбудоване монтажне кріплення.
