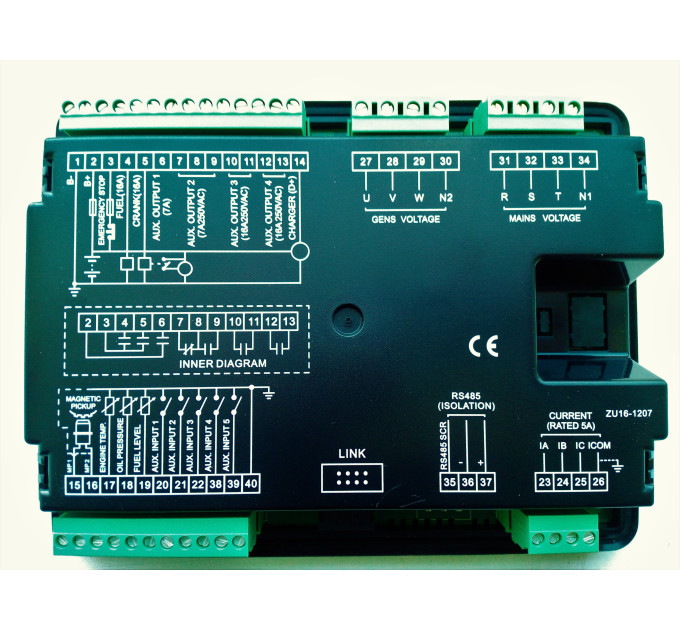

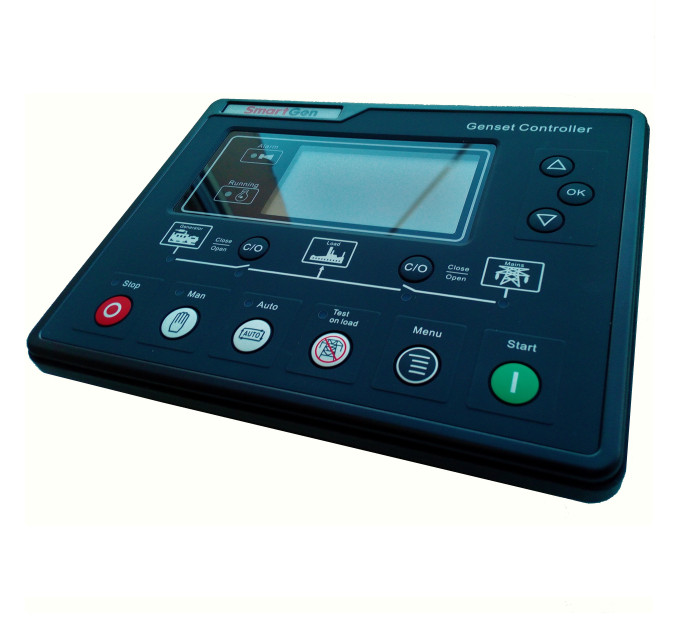

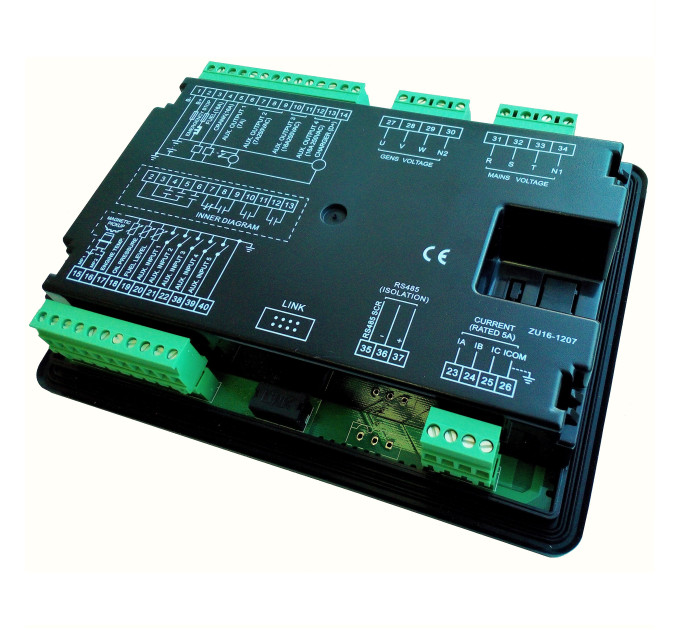

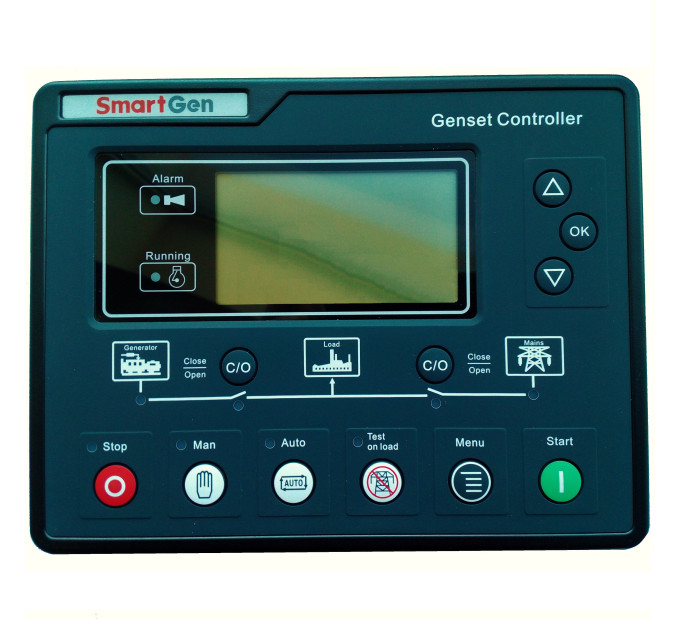

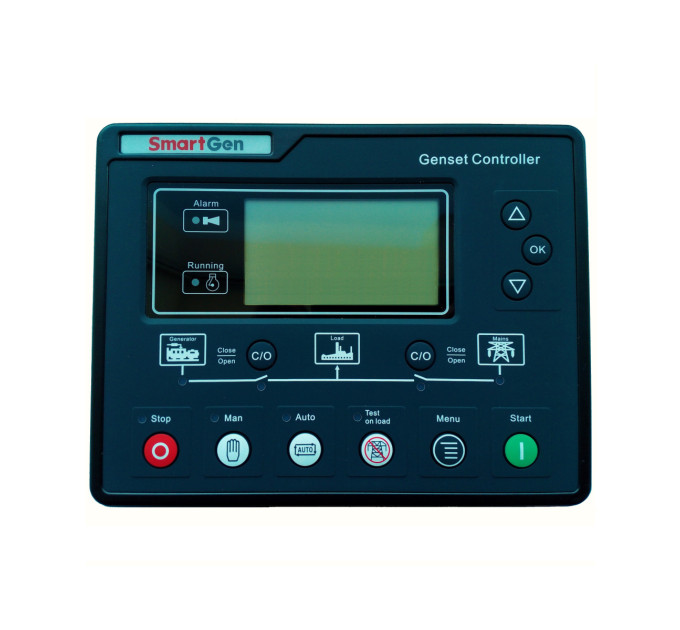

SmartGen HGM6120U Контролер генератора для автоматичного переходу на резервний джерело живлення (AMF).

ОПИС:

Серія автоматичних контролерів HGM6100U, що інтегрує в себе цифрові, інтелектуальні та мережеві техніки, використовується для автоматичного керування та моніторингу системи джерела електроживлення. Вона може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та три "віддалених" (віддалене керування, віддалене вимірювання та віддалена комунікація). Контролер використовує LCD-дисплей з опціональним інтерфейсом відображення, включаючи китайську, англійську, іспанську та російську, з простою та надійною роботою.

Контролер серії HGM6100U використовує мікропроцесорну техніку, яка може забезпечити точне вимірювання, налаштування значень, встановлення часу та порогу тощо. Всі параметри можуть бути сконфігуровані з передньої панелі або за допомогою програмованого інтерфейсу (або інтерфейсу RS485) для налаштування через ПК. Він може бути широко використаний в усіх типах автоматичних систем управління через його компактну конструкцію, прості з'єднання та високу надійність.

ПРОДУКТИВНІСТЬ І ОСОБЛИВОСТІ:

Контролер HGM6100U має чотири варіанти:
HGM6110U/6110UC: Модуль автоматичного запуску, контролює запуск/зупинку генератора за допомогою сигналу віддаленого запуску;
HGM6120U/6120UC: На основі HGM6110U/6110UC, додає моніторинг мережі змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для системи автоматизації, складеної з мережі та генератора.

Примітка1: HGM6110UC/6120UC має порт RS485, HGM6110U/6120U без нього.
Примітка2: HGM6110UC/6120UC використовується як приклад у цьому посібнику.

- LCD-дисплей 132*64 з підсвіткою, опціональний мовний інтерфейс (китайська, англійська, іспанська та російська), кнопкове керування;
- Акриловий екран, покращена зносостійкість і стійкість до подряпин;
- Панель і клавіші з силіконового гелю добре пристосовуються до вищих та нижчих температур;
- З портом зв'язку RS485 можна виконати функції "трьох віддалених" через протокол MODBUS;
- Адаптується до систем живлення змінного струму 3P4W, 3P3W, 1P2W та 2P3W (120 В/240 В), 50 Гц/60 Гц;
- Може вимірювати і відображати 3-фазні напругу, 3-фазний струм, частоту, потужнісні параметри мережі/генератора;
- В мережі є функції перевищення/пониження напруги та відсутності фази; В генератора є функції перевищення/пониження напруги, перевищення/пониження частоти та перевищення струму;
- Точне вимірювання та відображення параметрів щодо двигуна,
- Захист від аварій: Автоматичний запуск/зупинка генератора, перемикання навантаження (ATS-керування) та ідеальне відображення та захист від відмов;
- З ЕТС, керування холостим ходом, контроль передпуску, контроль швидкості спаду/підвищення, всі вони є релеовими виходами;
- Налаштування параметрів: Дозволяє користувачеві змінювати налаштування та зберігати їх у внутрішній пам'яті FLASH. Параметри не можуть бути втрачені навіть при відключенні живлення. Всі параметри можна налаштувати не лише з передньої панелі, а й за допомогою програмованого інтерфейсу (або інтерфейсу RS485) для їх налаштування через ПК;
- Багато датчиків температури, тиску та рівня палива можуть бути використані безпосередньо, параметри можуть бути визначені користувачем;
- Можливі різні умови відключення пуску (датчик швидкості, нафтовий тиск, генератор);
- Діапазон живлення: (8~35) В постійного струму, пристосований до різних напруг стартового акумулятора;
- Всі параметри використовують цифрову модуляцію, замість аналогової модуляції з використанням звичайного потенціометра, що покращує надійність та стабільність;
- Додається гумова прокладка між корпусом та екраном контролера, герметичність може досягти IP55;
- Контролер закріплюється металевими затисками;
- Модульний дизайн, корпус з пожежостійкого ABS, вбудоване кріплення, компактна конструкція та проста установка.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Дисплей LCD(132*64)
Панель управління Силіконовий гума
Мова Китайська та англійська та інші
Цифровий вхід 5
Релеовий вихід 6
Аналоговий вхід 3
AMF ●
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Напруга генератора (15~360)V(фаза-нуль)
Частота генератора 50/60 Гц
Вимірювання та відображення кВт/Ампер ●
Інтерфейс моніторингу LINK
Програмований інтерфейс LINK
Обслуговування ●
Живлення постійного струму DC(8-35)V
Розміри корпусу (мм) 197*152*47
Виріз у панелі (мм) 186*141
Температурний режим (-25~+70)℃
