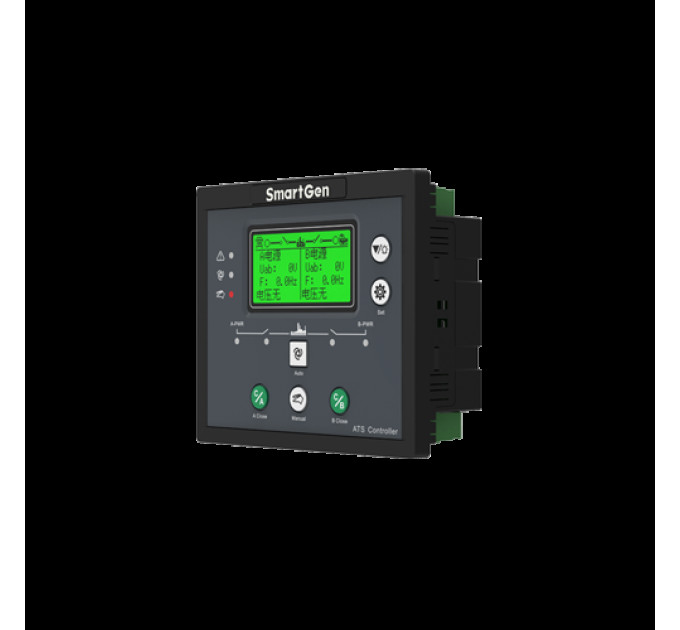

SmartGen HAT552 Контролер двоступеневого автоматичного вимикача для ATS без розриву потоку

Технічні параметри:
Дисплей LCD (132*64)
Мова Китайська та Англійська
Програмований Вхід 3
Програмований Вихід 4
Система змінного струму 1P2W/2P3W/3P4W
Частота генератора 50/60 Гц
Захист від напруги/частоти так
Інтерфейс монітора RS485
Реальний годинник (RTC) ●
Запланований запуск генератора ●
Тип перемикача Двоступеневий
Габаритні розміри (мм) 139*120*50
Виріз в панелі (мм) 130*111
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер двоступеневого автоматичного вимикача HAT552/HAT553 є модулем переносу двох джерел енергії, який об'єднує функції конфігурації, автоматичного вимірювання, LCD-дисплея та цифрового зв'язку. Він поєднує в собі цифровізацію, інтелектуалізацію та мережеву інтеграцію, що реалізує автоматизацію процесів вимірювання та керування, зменшуючи помилки ручної експлуатації. HAT552 використовується для вимикачів без розриву потоку, а HAT553 - для вимикачів без розриву, з одним розривом і двома розривами.

Контролер двоступеневого автоматичного вимикача HAT552/HAT553 має мікропроцесор як ядро, який може точно вимірювати 2 канали 3-фазних напруг, робити правильні висновки та керувати виведенням для виявлених аномальних напруг (перенапруга, піднапруга, втрата фази, перевищення частоти, недостатність частоти, неправильна послідовність фаз). Контролер має компактну конструкцію, передові схеми, просту проводку та високу надійність і може широко використовуватися в електричних системах автоматичного управління електроенергією, телекомунікаціями, нафтою, вугіллям, металургією, залізницею, муніципальним управлінням, інтелектуальним будівництвом тощо.

ХАРАКТЕРИСТИКИ ТА ОСОБЛИВОСТІ

Тип системи може бути встановлено на: Мережа - Генератор, Генератор - Мережа, Мережа - Мережа;

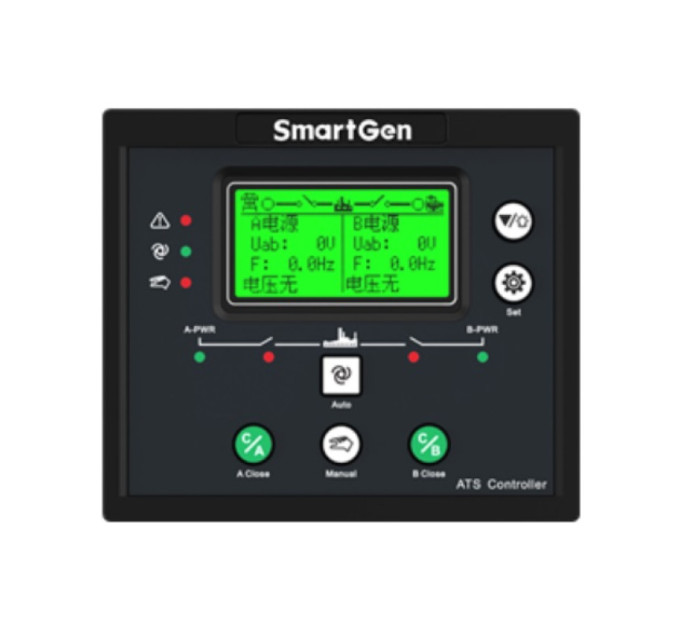

LCD-дисплей 132x64 з підсвічуванням, можливість вибору китайської та англійської мов, операції кнопкою;
Вимірювання та відображення 2-х каналів 3-фазних напруг, частоти та послідовності фаз;
Відображення накопичених часів закриття поточного живлення A/B;
Відображення поточного часу безперервного живлення та накопиченого часу живлення A/B;
Функція захисту від перенапруги, піднапруги, втрати фази, неправильної послідовності фаз, перевищення/недостатність частоти;
Функція автоматичного/ручного перемикання: у ручному режимі користувач може керувати перемикачем, щоб закрити чи відкрити його;
Всі параметри можна налаштовувати. Використовується перевірка пароля для запобігання непрофесійних помилок в експлуатації;
Пуск/зупинка генератора може бути виконана на місці вручну;
Забезпечена функція повторного закриття вимикача;
Вихід сигналу закриття вимикача може бути налаштований як імпульсний або стійкий;
Дизайн з ізольованими 2-ма каналами N-живлення;
Відображення реального часу (RTC) та функція журналу подій, яка може записувати 50 даних циклічно.
Запланована функція запуску та зупинки генератора: можливість запуску щомісяця/щотижня та конфігурація роботи на навантаженні/відантаженні;
Живлення від мережі може бути фазовою напругою (L, N), діапазон постачання: (170-277) В;
1 ізольований комунікаційний порт RS485, має функцію "дистанційного керування, дистанційного вимірювання, дистанційного зв'язку, дистанційного налаштування" за допомогою протоколу зв'язку ModBus-RTU; можливе дистанційне керування пуском генератора, зупинкою генератора, відкриттям/закриттям АВ;
Підходить для різних типів систем змінного струму (3-фазний 4-жильний, однофазний 2-жильний та 2-фазний 3-жильний);
Модульний дизайн, корпус з самозгасаючого пластику ABS, вставний клемний блок, вбудоване кріплення, компактна конструкція з легкою установкою.
