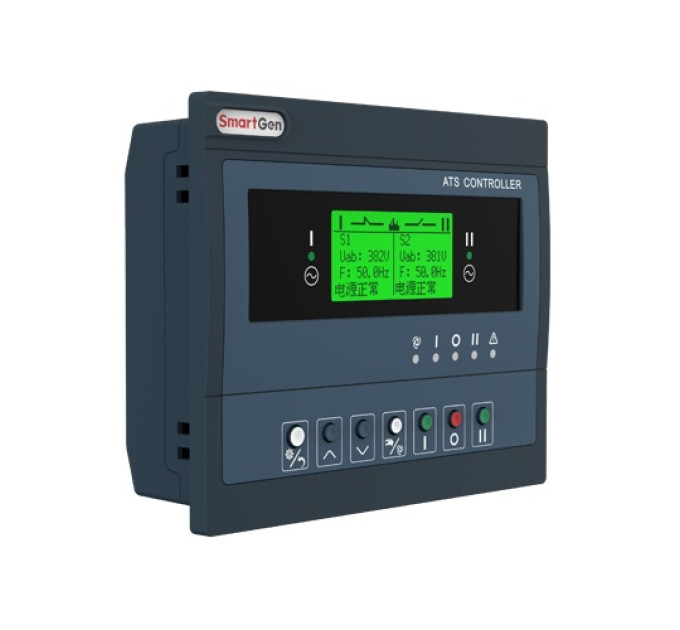

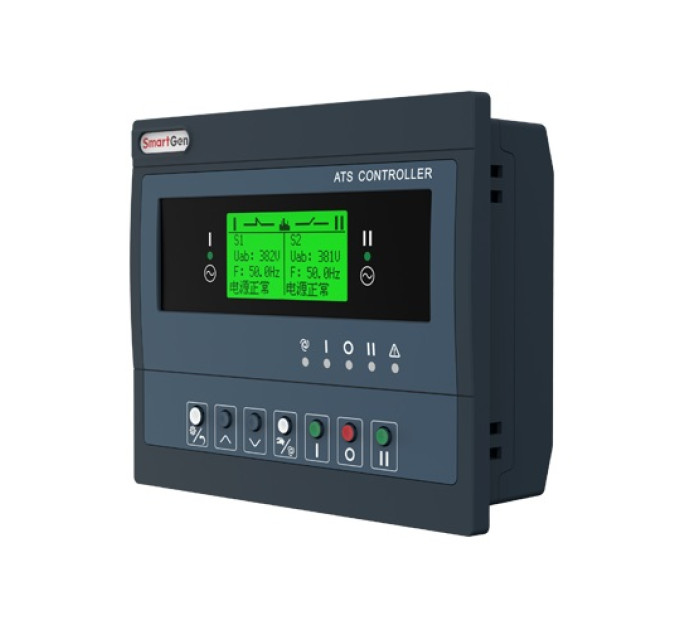

SmartGen HATC60 Контролер автоматичного перемикання, живлення від мережі змінного/постійного струму, розроблений для автоматичних вимикачів Socomec.

Технічні параметри:
Дисплей LCD(132*64)
Мова Китайська та Англійська
Програмований вихід 4
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Інтерфейс моніторингу RS485
ВРЧ (Відображення Реального Часу) так
Живлення від постійного струму DC(12-48)V
Габаритні розміри корпусу (мм) 163*133*51
Виріз панелі (мм) 152*122
Температура експлуатації (-25~+70)℃

Огляд продукту:
Контролер автоматичного перемикання HATC60 для двох джерел живлення є інтелектуальним модулем автоматичного перемикання із налаштовуваною функціональністю, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеву взаємодію. Процес вимірювання та контролю може відбуватися автоматично, що зменшує людські помилки при експлуатації, тому це ідеальний варіант для продуктів автоматичного перемикання між двома джерелами живлення.

Контролер автоматичного перемикання HATC60 для двох джерел живлення складається з потужного мікропроцесора в ядрі, який може точно вимірювати напругу (2-х фазний 3-х провідний) та приймати точне рішення для аномальних значень напруги (перенапруга, недонапруга, перевищення частоти, зниження частоти, втрата фази, обернена послідовність фаз) і видає сигнал управління вимиканням живлення. Цей пристрій призначений для вимикача Socomec ATS. Він має компактну конструкцію, передові схеми, просте підключення та високу надійність і може бути широко використаний в електричних автоматичних системах управління електропостачанням, зв'язку, нафти, вугілля, металургії, залізниць, муніципального управління, інтелектуальних будівель тощо.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:
- Тип системи може бути встановлено як Мережа-Генерація, Мережа-Мережа, Генерація-Генерація і т.д.;
- Підходить для різних типів систем змінного струму (3-фазна 4-провідна, 3-фазна 3-провідна, 1-фазна 2-провідна, 2-фазна 3-провідна системи);

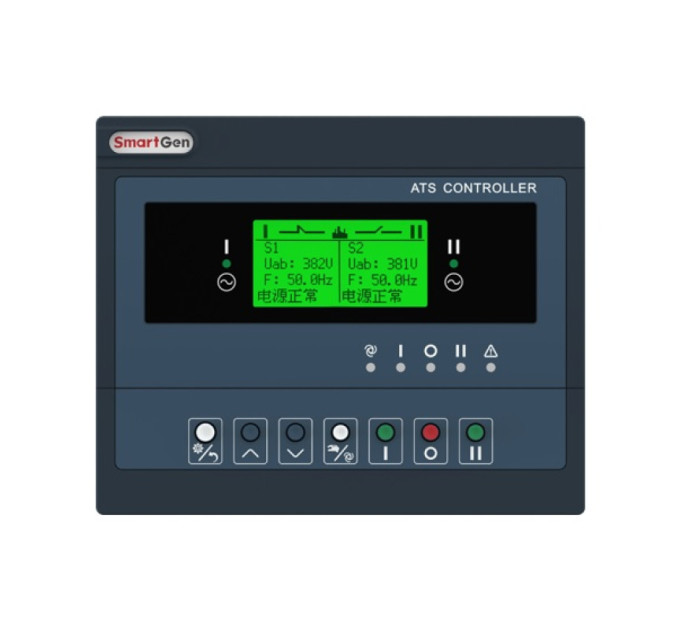

- Обладнано однокольоровим LCD-екраном з роздільною здатністю 132x64 пікселя та двомовним відображенням (спрощений китайський, англійський) та кнопковим управлінням;
- Здатен збирати та відображати 2-х фазні напруги, частоту та послідовність фаз;
- Обладнано функціями перенапруги, недонапруги, перевищення частоти, зниження частоти, втрати фази, оберненої послідовності фаз;
- Обладнано функцією відображення накопичених часів закриття вимикача S1/S2;
- Обладнано функцією відображення часу тривалості поточного живлення та накопиченого часу живлення S1/S2;
- Має функцію авто/ручного перемикання стану. У ручному режимі можна штучно керувати відкриттям та закриттям вимикача;
- Всі параметри можна налаштовувати на місці. Застосовується перевірка пароля в разі неправильної роботи непрофесіоналів;
- На місці доступний штучний тест машини для запуску/зупинки генератора;
- Обладнано функцією повторного закриття вимикача;
- Вихідний сигнал закриття вимикача може бути налаштований як імпульс або постійний вихід;
- Обладнано розділеною 2-х провідною конструкцією N-проводу;
- Має функцію відображення реального часу та функцію журналу подій, яка може записувати 200 позицій по колу;
- Має функцію планового запуску/планового незапуску для генератора, яку можна налаштовувати на один раз, щомісячний чи щотижневий запуск, а також можна налаштовувати на роботу з навантаженням чи без;
- Може керувати двома генераторами, що реалізує циклічний режим, основний режим та режим збалансованого часу;
- Широкий діапазон живлення від постійного струму, що дозволяє контролеру витримувати максимальний миттєвий вхід постійного струму 80В;
- Великий проміжок між терміналами вхідного змінного струму, що дозволяє контролеру витримувати максимальну напругу вхідного змінного струму 625В;
- Один ізольований інтерфейс зв'язку RS485. Використовує протокол зв'язку ModBus-RTU та має функції віддаленого керування, віддаленого вимірювання, віддаленого зв'язку та віддаленої регулювання. Він може віддалено керувати запуском генератора, зупинкою, відкриттям та закриттям вимикача;
- Конструкція модульного дизайну, корпус з вогнестійкого ABS-пластику, роз'ємні з'єднувальні клеми та метод вбудованої установки з компактною конструкцією та зручною установкою.
