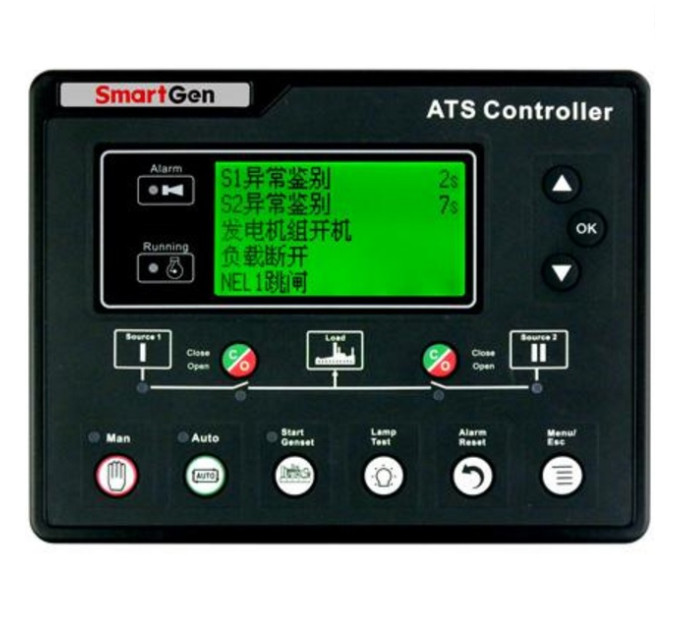

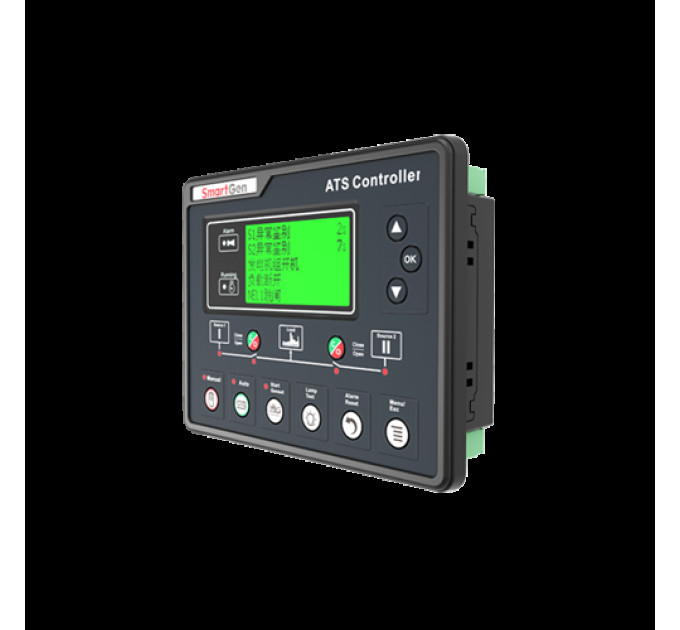

SmartGen HAT700BI контролер ATS, вимірювання поточного стану, живлення від змінного/постійного струму

Технічні параметри:
Дисплей LCD(132*64)
Мова Китайська та англійська та інші
Система змінного струму 1Ф2П/2Ф3П/3Ф4П
Частота генератора 50/60Гц
Вимірювання та відображення кВт так
Інтерфейс моніторингу RS485
Програмований інтерфейс LINK/RS485
РЕЧ (Реальний Час Годинник) так
Запланований старт генератора так
Циркуляційний старт генератора так
Пріоритет перемикання так
Тип перемикача PC двохрівневий, PC трирівневий, ВВ та ВВ вимикач
Живлення від постійного струму DC(8-35)В
Розміри корпусу (мм) 197*152*47
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)°C

Огляд продукту:
Контролер АТС серії HAT700 є інтелектуальним двоконтурним модулем з налаштованою функціональністю, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеве з'єднання. Автоматичне вимірювання та управління зменшують некоректну роботу. Це ідеальний вибір для систем автоматичного перемикання (АТС).
Потужний мікропроцесор, вбудований в блок, дозволяє точно вимірювати напругу (2-х фазну-3-х фазну) та робити точні висновки; крім того, відповідний цифровий вихідний порт активується при виникненні умов перенапруги/піднапруги, перевищення частоти, втрати фази та інших аномалій. Цей контролер повністю враховує різноманітні застосування систем автоматичного перемикання (системи АТС) і може безпосередньо використовуватися для систем PC ATS, CB ATS, CC ATS тощо. Він має компактну конструкцію, високорозвинуті ланцюги, просте підключення та високу надійність, і може широко використовуватися в електричних пристроях, автоматичній системі управління та випробування електроенергії, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, розумних будівлях і т.д.

ПРОДУКТОВА ХАРАКТЕРИСТИКА ТА ВЛАСТИВОСТІ
1. Тип системи може бути встановлено як: S1 (Мережа) та S2 (Мережа), S1 (Мережа) та S2 (Генератор), S1 (Генератор) та S2 (Мережа), S1 (Генератор) та S2 (Генератор).
2. LCD дисплей 132x64 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), кнопкове управління.
3. Збір та відображення напруги 2-х фазної 3-х фази, частоти та фази.
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
5. Попередження/аварійна сигналізація поділено для S1/S2 при перевищенні струму.
6. Функція відключення НЕП (Неважливої навантаження).
7. Відображення загальної енергії кВт для S1/S2, загальної енергії квар, загальної кількості включень для S1/S2.
8. Відображення часу безперервного живлення та загального часу живлення для S1/S2.
9. Функція синхронного перемикання; крім того, може бути відображена різниця напруги, різниця частоти та різниця фази.
10. Для АТС типу з накопичувальною енергією його реле включення активується після активації введення PF (коефіцієнт потужності).
11. Захист від перевищення/підвищення напруги, втрати фази, зворотної послідовності фаз та перевищення/підвищення частоти.
12. Функція перемикання послідовності фаз.
13. Автоматичний/ручний режим. У ручному режимі можна примусово ввімкнути або вимкнути перемикач;
14. Всі параметри можна налаштувати на місці. Аутентифікація за допомогою паролів гарантує виключно авторизоване обслуговування персоналу.
15. Генератор може бути випробуваний вручну на місці для досягнення запуску/зупинки.
16. Контролер АТС має функцію автоматичного повторного ввімкнення.
17. Сигнал включення може бути встановлений як інтервалами, так і безперервним виведенням.
18. Застосовний для ВВ Трирівневого, ВВ Дворівневого, ВВ та ВВ вимикачів.
19. Застосовний для 2 ізольованих ліній нейтралі.
20. Реальний годинник (RTC); Функція журналу подій (Журнал подій може записувати 99 позицій циклічно).
21. Запланований запуск і незапланований запуск (може бути встановлено як запуск генератора один раз на день/тиждень/місяць незалежно від навантаження чи ні).
22. Може керувати двома генераторами для роботи в режимі циклічного запуску, режиму головного запуску та режиму балансового запуску.
23. Широкий діапазон живлення постійного струму DC(8~35)В дозволяє контролеру витримувати миттєвий струм 80В.
24. Великий простір терміналів дозволяє контролеру витримувати максимальну вхідну напругу 625В.
25. З ізольованим інтерфейсом RS485. З функцією "віддалене керування, віддалене вимірювання, віддалене зв'язування, віддалене регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор і віддалено керувати АТС для включення або вимикання.
26. Підходить для різноманітних систем змінного струму (3 фази 4-провід, 3 фази 3-провід, однофазне 2-провід, та 2-фази 3-провід).
27. Модульний дизайн, корпус з самозгасаючого пластику ABS, роз'ємні термінали, вбудоване кріплення, компактна конструкція для легкої установки.
