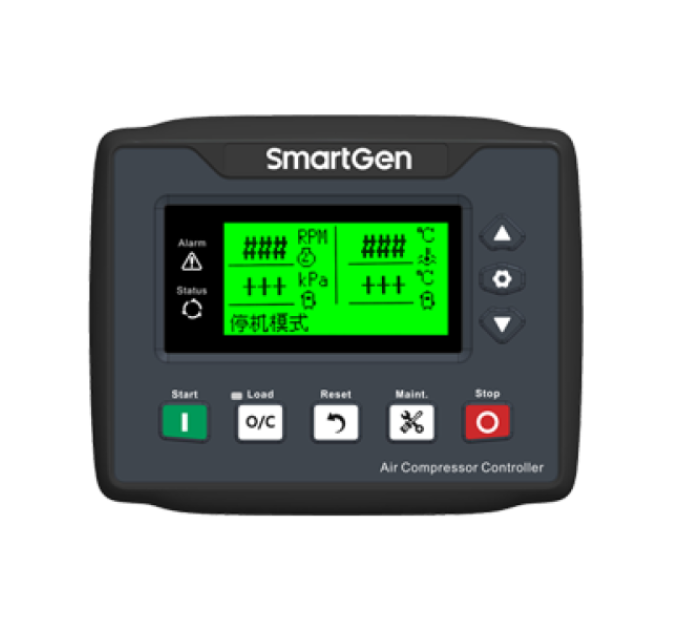

SmartGen ACC4100B – контролер дизельного повітряного компресора

Технічні параметри:

Робоча напруга: DC (8–35)V

Загальні розміри: 135×110×44 мм

Монтажні розміри: 116×90 мм

Робоча температура: (-25~+70)°C

Вага: 0,35 кг

Огляд продукту:
Контролер ACC4100B Diesel Air Compressor Controller призначений для дизельних повітряних компресорів і забезпечує їхній запуск/зупинку, вимірювання даних, обслуговування, захист за сигналами тривоги та функцію «трьох дистанційних керувань». Контролер має функцію регулятора обертів і порт CANBUS (SAE J1939), що дозволяє керувати як компресорами з ECU, так і без нього.

ACC4100B побудований на базі 32-бітної ARM-мікропроцесорної технології, що забезпечує точне вимірювання численних параметрів, налаштування уставок, таймінгів і порогових значень. Більшість параметрів можна регулювати безпосередньо з панелі керування. Усі параметри можна налаштовувати та відстежувати на ПК через порти RS485 або USB. Пристрій широко застосовується в системах керування дизельними компресорами завдяки компактній конструкції, простому монтажу та високій надійності.

Продуктивність і характеристики:

LCD-дисплей 132×64 з підсвіткою; можливість вибору китайської та англійської мов; простий інтерфейс.

Захисне скло екрана з акрилового матеріалу, стійке до подряпин та зносу.

Силіконова панель і кнопки з високою стійкістю до екстремальних температур.

RS485-порт для зв’язку, реалізація функцій «трьох дистанцій» за протоколом MODBUS.

CANBUS-порт для моніторингу даних ECU (оберти, температура води, тиск масла, навантаження двигуна, витрата палива тощо).

Функція регенерації DPF відповідно до стандарту Euro V.

6 аналогових входів, 3 входи для датчиків із фіксованим опором та 3 універсальні входи (опір/струм/напруга) для точного контролю рівня палива, тиску та температури на виході компресора тощо.

Підтримка численних характеристик датчиків температури, тиску та рівня, можливість завантаження власних кривих.

Повний набір захисних функцій: висока температура охолоджувальної рідини, низький тиск масла, перевищення швидкості, недобір швидкості, перевищення тиску та температури на виході тощо.

Функція регулятора обертів – автоматичне регулювання швидкості залежно від вихідного тиску компресора.

Усі виходи реалізовані через реле.

Функція налаштування параметрів із збереженням у вбудованій EEPROM-пам’яті (не втрачаються при вимкненні живлення).

Умови відключення стартера (за обертами або тиском масла) вибираються користувачем.

Джерело сигналу швидкості – датчик обертів або генератор заряду (W/L).

Широкий діапазон живлення DC (8–35V), що дозволяє використовувати з різними батареями.

Журнал подій на 99 записів.

Функція реального часу (RTC).

Керування нагрівачем, охолоджувачем і паливним насосом.

Функція технічного обслуговування із заданим інтервалом.

Цифрове регулювання всіх параметрів замість традиційних потенціометрів, що підвищує надійність і стабільність.

Ущільнювальна прокладка на корпусі та передній панелі (ступінь захисту IP65).

Металеві фіксатори для надійного кріплення, особливо ефективні при високих температурах.

Модульна конструкція, корпус із вогнестійкого ABS-пластику, знімні клемники, внутрішній монтаж, компактність та простота встановлення.
