Технічні параметри:
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60 Гц
Тип перемикача, що підходить два розриви, один розрив, перемикач без перерв
Розміри корпусу (мм) 143*124*49
Виріз панелі (мм) 132*113
Робоча температура (-25~+70)℃
Огляд продукту:

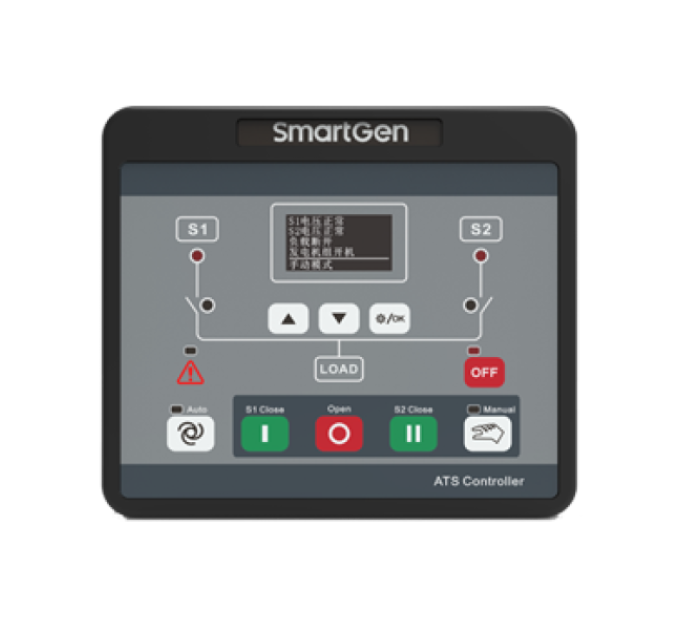

Контролер автоматичного перемикання подвійного живлення серії HAT360 виготовлений на основі мікропроцесора, який може точно вимірювати напругу в 2 напрямках, робити вірне судження і керувати виходами для виниклої аномалії напруги (перевищення/зниження напруги, перевищення/зниження частоти, втрата фази, обернена послідовність фаз). Він реалізує автоматичне та інтелектуальне перемикання ATS, одночасно інтегруючи OLED-дисплей, цифровий зв'язок, що реалізує функцію доброї взаємодії між людиною та комп'ютером, що є ідеальним продуктом для автоматичного перемикання подвійного живлення.
ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ
1. Систему можна встановити як: 3P4W, 3P3W, 2P3W або 1P2W тип AC;
2. З інтелектуальним та точним моніторингом та керуванням від MCU;
3. S1 master, S2 master можна встановити, передбачено автоматичне перемикання/відновлення, автоматичне перемикання, відновлення неактивного перемикача головної потужності;
4. З режимом Авто/Ручний;
5. З режимом ВИМК, в якому перемикач відкриття/закриття неактивний;
6. Тип системи можна встановити як: S1 Мережа S2 Мережа, S1 Мережа S2 Генератор, S1 Генератор S2 Мережа;
7. Вимірювати та відображати 2-напрямкову 3-фазну напругу, частоту та статус аварії;
8. Підходить для двохрівневого, однорівневого та безперервного перемикача;
9. Передбачено функцію перезакриття перемикача;
10. ATS може бути налаштований для роботи через основне і резервне живлення, він може нормально працювати, якщо будь-яке живлення є нормальним;
11. З ізольованим комунікаційним портом RS485 (опція), дозволяє функцію "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого налаштування" за допомогою протоколу зв'язку ModBus; ATS close/open може бути видалено керовано;
12. З функцією виявлення перевищення напруги/зниження напруги, перевищення/зниження частоти, втрати фази, оберненої послідовності фаз, пороги перевищення напруги/зниження напруги та обертання фази, які можна налаштувати;
13. Передбачено ручний тест, який може проводити запуск/зупинку генератора;
14. LED може інтуїтивно відображати поточний стан закриття ATS, стан потужності, режим авто/ручний/ВИМК та аварію;
15. Дизайн з двома ізольованими провідниками N.
| Свойства |
| Full name (EN) |
|
SmartGen HAT360 Dual power ATS controller |
