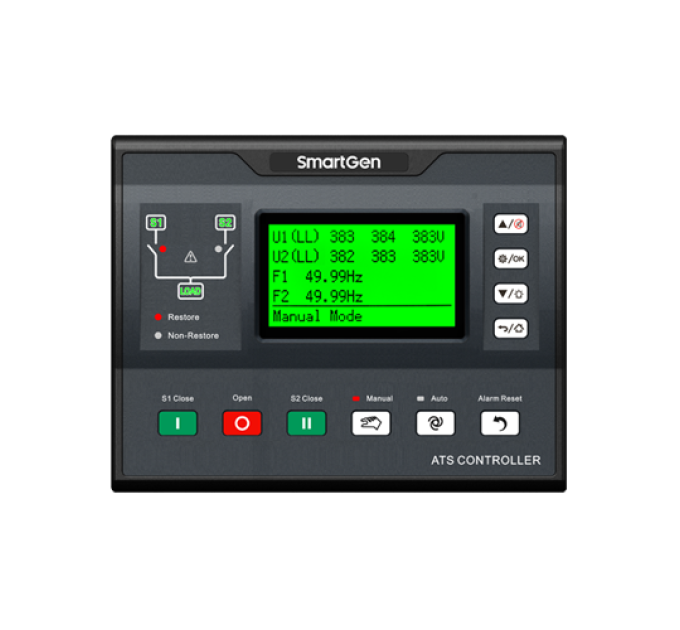

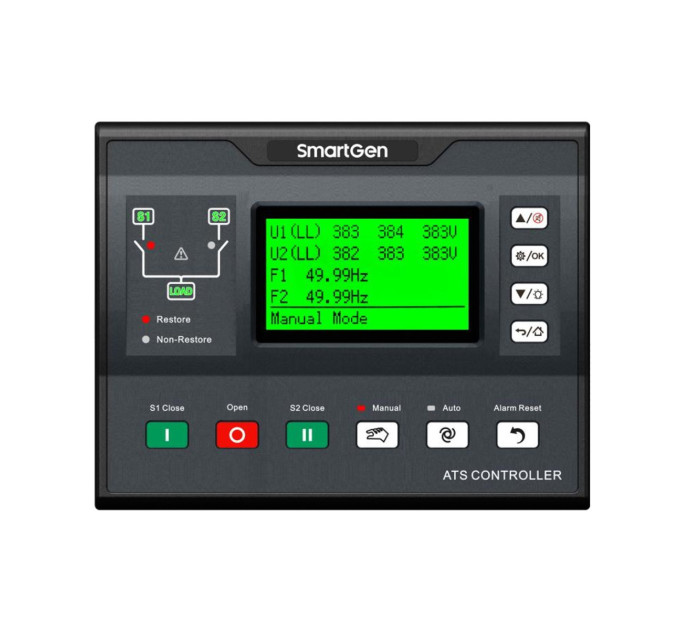

SmartGen HAT660 Контролер для синхронного переключення на два джерела живлення (ATS).

Технічні характеристики:
Дисплей LCD(132x64)
Мова Китайська та англійська та інші
Програмований вхід 7
Програмований вихід 8
Система змінного струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота генератора 50/60Гц
Інтерфейс моніторингу RS485
Програмований інтерфейс RS485/USB
РТС(Реальний Часовий Годинник) так
Запланований запуск генератора так
Циркульований запуск генератора так
Синхронне переключення так（HAT660S）
Живлення від постійного струму Постійний струм (8～35)В
Розміри корпусу (мм) 198*154*54
Виріз у панелі (мм) 186*141
Робоча температура (-25~+70)°C

Огляд продукту:
Контролер HAT660 серії для синхронного переключення на два джерела живлення є інтелектуальним модулем синхронного переключення з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровізацію, інтелект та мережеве з'єднання. Автоматичне вимірювання та керування зменшують неправильну роботу. Це ідеальний варіант для переключення на два джерела живлення.

Контролер HAT660 серії для синхронного переключення на два джерела живлення виготовлений на основі мікропроцесора, який може точно визначити напругу 2-х фаз 3-х провідного живлення, зробити точний висновок та вивести пасивний керуючий вимикач для виникнення аномальних напруг (перевищення/недосягнення напруги, втрата фази, перевищення/недосягнення частоти). Цей контролер застосовується для систем живлення Mains-Mains, Mains-Gen, Gen-Gen і може бути використаний для перемикача класу PC, класу CB та класу CC після повного розгляду різних застосувань системи автоматичного переключення (ATS); при цьому він реалізує синхронне переключення двох джерел живлення. Він має компактну конструкцію, високорозвинуті ланцюги, просте підключення і високу надійність та може широко застосовуватися в електроенергетиці, телекомунікаціях, нафті, вугіллі, металургії, залізництві, міському управлінні, інтелектуальному будівництві, електричних пристроях, системах автоматичного керування та тестування тощо.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

1. LCD 132x64 пікселів з підсвічуванням, дисплей з кількома мовами (спрощений китайський, англійський, інші), управління кнопками;
2. Світлодіодна лампа може безпосередньо відображати поточний стан вимикача ATS (ввімкнено/вимкнено), стан живлення та чи увімкнене навантаження;
3. Тип системи може бути встановлено як: Мережа (1#) та мережа (2#), Мережа (1#) та генератор (2#), Генератор (1#) та мережа (2#), Генератор (1#) та генератор (2#);
4. Може бути встановлено майстер S1 або S2; Функції Автоматичного Відновлення та Автоматичного Переключення Без Відновлення передбачені для головного живлення;
5. Збирає та відображає напругу 2-х фаз 3-х провідного живлення, частоту та стан послідовності фаз;
6. Збирає та відображає активну потужність, реактивну потужність, видиму потужність, коефіцієнт потужності та струм;
7. Застосовується ізольоване взяття вибірок;
8. Незалежні функції попередження або відключення в разі перевищення струму для S1/S2;
9. Функція відключення NEL передбачена;
10. Відображення накопиченої активної потужності, накопиченої реактивної потужності та накопиченої кількості включень для S1/S2;
11. Можна виміряти напругу кожної фази для S1/S2, ступінь спотворення струму навантаження та відсоток гармонік від 3 до 21 не парної;
12. Відображення часу поточного живлення та безперервного часу подачі живлення для S1/S2;
13. Застосовується функція автоматичного та ручного синхронного переключення, а також можливість відображення різниці напруги, частоти та фази двох ліній;
14. Для енергозберігаючого вимикача користувачі можуть чекати та вимкнути вимикач, поки сигнал PF (вимикач готовий) буде активним;
15. Функції моніторингу перевищення/недостатності напруги, перевищення/недостатньої частоти, втрати фази, моніторингу оберненої послідовності фаз передбачені;
16. Застосовано автоматичне/ручне переключення, щоб вимикач можна було змусити ввімкнутися або вимкнутися вручну;
17. З локальним режимом контролер відображає дані параметрів тільки тоді, коли він активний, і перемикач повинен бути перемиканий зовнішніми операціями;
18. Функція визволяння електричного взаємодії для перемикання паралельно (лише HAT660S);
19. Всі параметри можна налаштувати на місці; пароль використовується для перевірки у випадку непрофесійних помилок у використанні;
20. Встановлена функція налаштування екрана запуску;
21. Комісійні роботи можуть бути виконані вручну на місці для проведення операцій запуску/зупинки генератора;
22. Застосовані функції автоматичного повторного включення та розривного повторного включення вимикача;
23. Вихід може бути налаштований на імпульсний або постійний вихід;
24. Придатний для перемикачів двохступеневого класу PC, трьохступеневого класу PC, класу CB та класу CC;
25. Дисплей реального часу та функція журналу подій, яка може записувати 200 даних циклічно;
26. Функція чорного ящика, яка може записувати 5 подій переключення ATS, і 60 детальних даних за 50 секунд до кожного запису події та 10 секунд після кожного запису події;
