SmartGen HAT600PB - Контролер автоматики переключення двох джерел живлення (ATS) з синхронізацією

Технічні характеристики:
Дисплей LCD (132*64)
Мова Китайська & Англійська & Інші
Програмований Вхід 4
Програмований Вихід 6
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Попередження про перевищення струму так
Відображення струму та потужності так
Інтерфейс моніторингу RS485
Програмований інтерфейс RS485/USB
РЕК (Реальний Часовий Годинник) так
Запланований запуск генератора так
Циркуляція запуску генератора так
Живлення від постійного струму DC(8～35)V
Габаритні розміри корпусу (мм) 198*154*54
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер автоматики переключення двох джерел живлення SmartGen HAT600P - це інтелектуальний модуль синхронного переключення двох джерел живлення з програмованими функціями, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеве з'єднання. Автоматичне вимірювання та керування дозволяють уникнути неправильної роботи. Це ідеальний вибір для переключення подвійного живлення.

Контролер автоматики переключення двох джерел живлення SmartGen HAT600P виготовлений на основі мікропроцесора, який точно визначає напругу 2-х 3-фаз, робить точний висновок та виводить пасивний перемикач при виявленні неправильностей в напрузі (перенапруга, недонапруга, втрата фази, перевищення частоти та недостатність частоти). Цей контролер застосовується для систем живлення Mains-Mains, Mains-Gen, Gen-Gen і може використовуватися для перемикачів класу PC, CB та CC після повного розгляду різних застосувань систем автоматичного переключення (ATS); Тим часом він реалізує синхронне переключення двох джерел живлення. Він має компактну конструкцію, вдосконалені схеми, просту проводку та високу надійність, і може широко застосовуватися в електроенергетиці, зв'язку, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальних будівлях, електричних пристроях, системах автоматичного керування та випробування тощо.

ПОРІВНЯННЯ МОДЕЛЕЙ

Позначення HAT600P HAT600PB HAT600PI HAT600PBI HAT600PS
Живлення від постійного струму (DC Supply) ● ● ● ● ●
Живлення від змінного струму (LN90V~300V) ● ●
Моніторинг струму (Current Monitor) ● ● ●
Синхронне переключення (Synch. Transfer) ●
Кількість вхідних портів (Фіксовані + Гнучкі) 2+4 2+4 2+4 2+4 2+4
Кількість вихідних портів (Фіксовані + Гнучкі) 2+6 2+6 2+6 2+6 2+6
Керування генератором (Genset Control) ● ● ● ● ●
RS485 ● ● ● ● ●
USB ● ● ● ● ●
ETHERNET ● ●

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

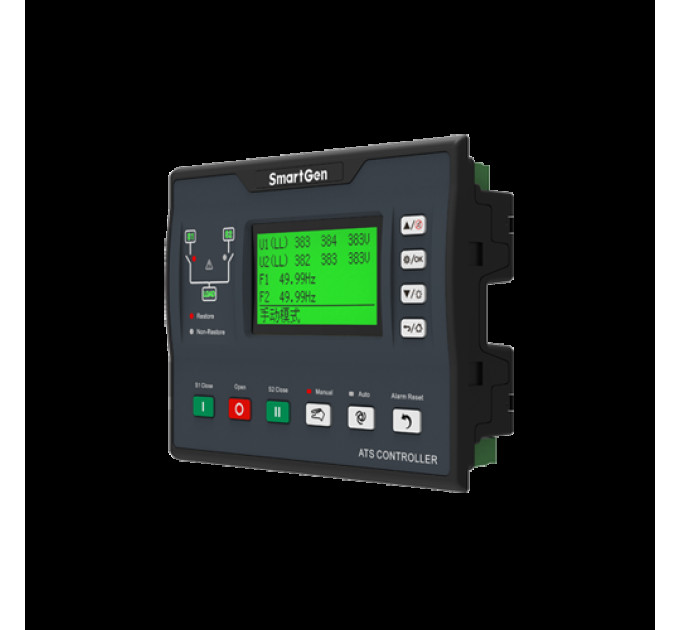

- Дисплей LCD 132x64 пікселів з підсвічуванням, багатомовний вивід (спрощений китайський, англійський, інші), кнопкове управління.
- Світлодіодна лампа може безпосередньо відображати поточний статус ввімкнення/вимкнення ATS, статус живлення та те, чи включено навантаження.
- Тип системи може бути налаштований на: Mains (1#) & Mains (2#), Mains (1#) & Generator (2#), Generator (1#) & Mains (2#), Generator (1#) & Generator (2#).
- Може бути налаштований S1 master або S2 master; для основної потужності передбачені функції Auto Transfer Auto Recover та Auto Transfer Non Recover.
- Вимірювання та відображення напруги 2-х 3-фаз, частоти та стану послідовності фаз.
- Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
- Незалежні функції попередження або аварійного вимкнення в разі перевищення струму для S1/S2.
- Функція NEL trip передбачена.
- Функція моніторингу напруги навантаження передбачена.
- Відображення накопиченої активної потужності, накопиченої реактивної потужності та накопичених часів ввімкнення передбачено.
- Можливе вимірювання напруги кожної фази S1/S2, коефіцієнта спотворення струму навантаження та відсотка гармонік 3-21 непарних порядків.
- Відображення часу поточного живлення та часу безперервного живлення S1/S2.
- Застосовується функція автоматичного та ручного синхронного перемикання, а також можливість відображення різниці напруги, частоти та фази двох ланок.
- Для енергозбереження користувачі можуть чекати та закривати перемикач, поки сигнал PF (закриття готове) активний.
- Передбачені функції перенапруги, недонапруги, перевищення частоти, недостатньої частоти, втрати фази, обертання послідовності фаз.
- Підтримує функцію авто/ручного перемикання, так що в ручному режимі можна примусово закрити або відкрити вимикач.
- Всі параметри можуть бути налаштовані на місці; для перевірки правильності роботи непрофесіоналів використовується пароль.
- Передбачена функція налаштування екрану запуску.
- Пуско-налагоджувальні роботи можна виконати вручну на місці для здійснення операцій пуску/зупинки генератора.
- Передбачені функції перезакриття вимикача та виходу з порушення.
- Вихід може бути налаштований як імпульсний або постійний.
- Підходить для вимикачів класу PC двох сегментів, PC трьох сегментів, вимикачів CB та CC.
- Дизайн ізольованої двохпровідної конструкції N-провідника.
- Дисплей реального часу та функція журналу подій, яка може записувати 200 даних циркулярно.
- Ф
