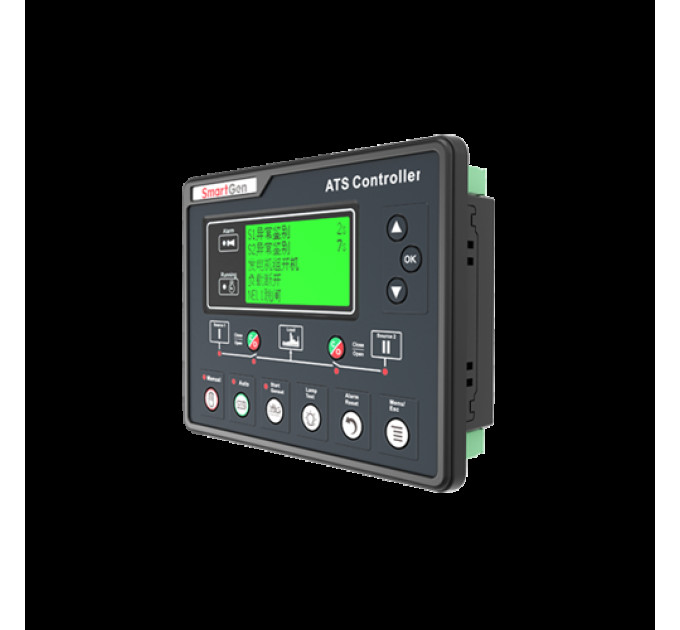

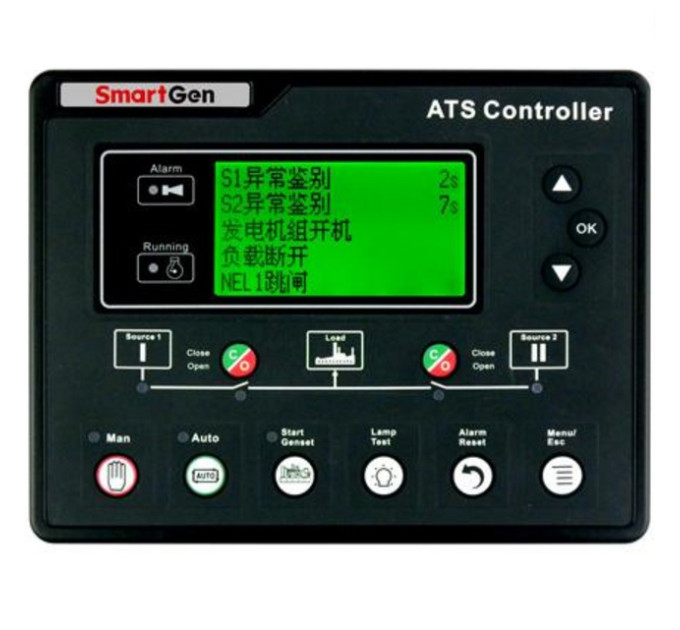

SmartGen HAT700S ATS Контролер, силіконова панель, підходить для SGQ ATS, виявлення струму, джерело живлення змінного струму

Технічні параметри:
Екран LCD(132*64)
Мова Китайська та англійська та інші
Система змінного струму 1Ф2П/2Ф3П/3Ф4П
Інтерфейс монітора RS485
Програмований інтерфейс LINK/RS485
RTC (годинник реального часу) так
Запланований запуск генератора так
Циркулюючий запуск генератора так
Пріоритет перемикання так
Тип перемикача, який використовується PC двоступеневий, PC трьохступеневий, CB та CC перемикач
Синхронне перемикання так
Живлення від постійного струму DC(8-35)В
Габаритні розміри корпусу (мм) 197*152*47
Розмір вирізу панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер АТС серії HAT700 - це інтелектуальний двоканальний модуль з конфігуруємою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові, інтелектуальні та мережеві технології. Автоматичне вимірювання та управління можуть зменшити невірну роботу. Це ідеальний варіант для АТС.

Потужний мікропроцесор, що міститься в одиниці, дозволяє вимірювати точну напругу (2-хвильова-3-фазна) та приймати точне рішення; крім того, відповідний цифровий вихід буде активним при перевищенні/зниженні напруги, перевищенні/зниженні частоти, втраті фази та інших неправильних умовах. Цей контролер повністю враховується в різноманітних застосуваннях АТС (автоматична система перемикання) і може безпосередньо використовуватися для PC АТС, CB АТС, CC АТС тощо. Він має компактну конструкцію, високорівневі схеми, просту проводку та високу надійність і може широко використовуватися в електричних пристроях, автоматичних системах управління та випробування електроенергії, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальних будівлях і т.д.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ:
1. Системний тип може бути встановлений як: S1 (Мережа) і S2 (Мережа), S1 (Мережа) і S2 (Генератор), S1 (Генератор) і S2 (Мережа), S1 (Генератор) і S2 (Генератор).
2. 132x64 LCD з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську та інші мови), кнопкове управління.
3. Збір та відображення 2-хвильової 3-фазної напруги, частоти та фази.
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
5. Попередження/аварійний сигнал про відокремлене перевищення струму S1/S2.
6. Функція відключення неважливого навантаження (NEL).
7. Відображення загальної енергії S1/S2 у кВт, загальної енергії у кВАр та загальної кількості закриттів.
8. Відображення тривалості безперервного живлення та загального часу подачі живлення для S1/S2.
9. Функція синхронізованого перемикання; крім того, може відображати різницю напруги, різницю частоти та різницю фаз.
10. Для АТС з акумульованою енергією, її реле закриється після активації PF Input.
11. Захист від перенапруги/піднапруги, втрати фази, зворотної послідовності фаз, захист від перенапруги/піднапруги.
12. Функція перемикання послідовності фаз.
13. Автоматичний/ручний режим. У ручному режимі можна вимусити вимкнення або увімкнення перемикача;
14. Всі параметри можна налаштовувати на місці. Парольна аутентифікація гарантує виконання операцій тільки уповноваженим персоналом.
15. Генератор може бути протестований на місці для досягнення операції запуску/зупинки.
16. Контролер АТС має функцію автоматичного повторного закриття.
17. Сигнал виходу для закриття може бути налаштований як інтервали або постійний вихід.
18. Придатний для ПК трьохступеневого, ПК двоступеневого, ВК і СК перемикачів.
19. Придатний для двох відокремлених нейтральних ліній.
20. Годинник реального часу (RTC); Функція журналу подій (журнал подій може записувати 99 позицій по колу).
21. Запланована робота та незапланована робота (може бути встановлено як запуск генератора один раз на день/тиждень/місяць незалежно від навантаження).
22. Може керувати двома генераторами в режимах циклічної роботи, головного режиму та режиму балансу.
23. Широкий діапазон живлення від постійного струму DC(8~35)В дозволяє контролеру витримувати миттєвий струм 80В.
24. Великі термінальні простори дозволяють контролеру витримувати максимальну вхідну напругу 625В.
25. З ізольованим інтерфейсом RS485 для зв'язку. З функцією "віддалене керування, віддалене вимірювання, віддалене спілкування, віддалене регулювання" за допомогою протоколу зв'язку ModBus. Може віддалено запускати/зупиняти генератор і віддалено керувати АТС для відкриття або закриття.
26. Придатний для різних систем змінного струму (3-фазні 4-жильні, 3-фазні 3-жильні, однофазні 2-жильні та двофазні 3-жильні).
27. Модульний дизайн, корпус з самозгасаючого пластику ABS, роз'ємні термінали, вбудоване кріплення, компактна конструкція для легкого встановлення.
