Технічні параметри:
Постачання постійного струму Постійний струм DC (8-35) В
Габаритні розміри корпусу (мм) 125*106*21
Виріз в панелі (мм) 112.5*93.5
Температура експлуатації (-40~+80)℃
Вага (кг) 0.16
Огляд продукту:
Модуль керування батареєю HBMU200 є важливою частиною BMS. Під час зарядки та розрядки BMS буде моніторити робочий стан батареї (напругу, температуру тощо), здійснювати реальний час виявлення та надавати зворотний зв'язок до BCU, щоб спрацьовувати тривогу про недостатню/перенапругу, низьку/високу температуру.
Цей модуль підходить для незалежного зберігання енергії, сонячного-вітряного зберігання енергії та гібридних енергетичних систем, а також для платформи тестування акумуляторних пакетів літієвого залізо-фосфату, тернарного літію, літієвого манганату та літієвого титанату.
ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
1. З індикатором стану;
2. Використовуйте зрілий чіп AFE в галузі для реалізації виявлення напруги окремої батареї, підтримує виявлення напруги 5~16 кластерів окремої батареї;
3. З виявленням відключення окремої батареї;
4. До 18 каналів для виявлення температури, тип датчика температури - NTC 10K;
5. Один вихід реле для керування вентилятором та іншими пристроями;
6. Один неізольований CAN інтерфейс для зв'язку з модулем BCU. Прошивку також можна оновити через інтерфейс CAN;

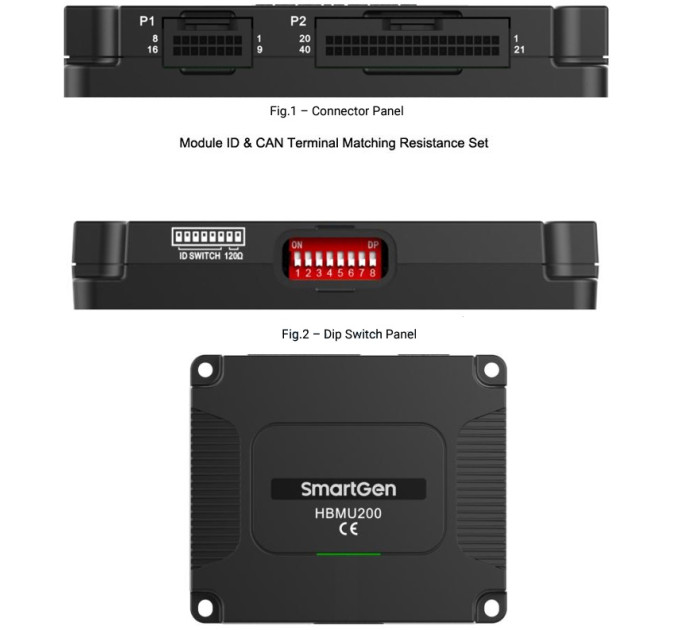

7. Опір термінала CANBUS 120 Ом доступний за допомогою перемикача DIP;
8. Ідентифікатор CAN модуля можна вибрати за допомогою перемикача DIP, діапазон налаштування 1~63;
9. З функцією пасивного балансування, максимальний балансовий струм 100 мА;
10. Захист провідного пучка. При зовнішньому використанні HBMU200 можна вибрати корпус з захистом провідного пучка, щоб уникнути пошкоджень провідного пучка;
11. Модульний дизайн, кріплення на винтах, пластиковий корпус з вогнестійкого ABS/PC з компактною структурою та легкою установкою.
