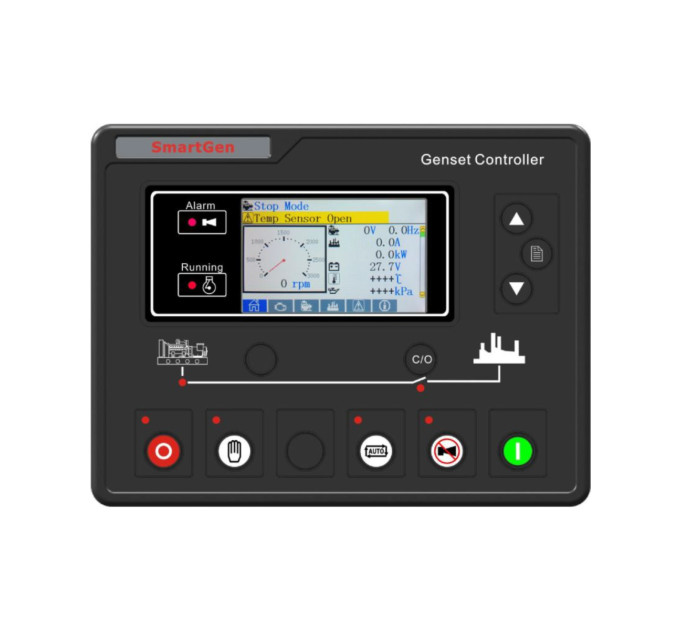

SmartGen HGM7211 Контролер генератора

Контролери генераторів серії HGM7211/7221 використовуються для автоматизації та моніторингу систем управління одиницею, щоб забезпечити автоматичний запуск/зупинку, вимірювання даних, захист від тривог, а також функцію "три віддалені" (віддалене керування, віддалене вимірювання та віддалений зв'язок). Контролер оснащений TFT-дисплеєм, можливість вибору мовного інтерфейсу китайською, англійською та іншими мовами, і є надійним та простим у використанні.

Модуль використовує потужний 32-бітний мікропроцесор, який дозволяє вимірювати параметри з високою точністю, налаштовувати фіксовані значення, встановлювати час та регулювати встановлені значення тощо. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою USB-інтерфейсу (або RS485) для регулювання через ПК. Контролер може бути широко використаний у всіх типах автоматичних систем управління генераторами завдяки компактній конструкції, високотехнологічним схемам, простим підключенням та високій надійності.

ВИКОНАННЯ І ХАРАКТЕРИСТИКИ:

HGM7211, модуль автоматичного запуску, контролює автоматичний запуск або зупинку генератора за допомогою сигналу віддаленого запуску.
HGM7221, модуль автоматичної основної помилки, оновлюється на основі HGM7211, особливо для автоматичної системи, що складається з генератора та мережі.

Основні характеристики:
1. З ARM-базовим 32-бітним процесором, високою інтеграцією апаратного забезпечення та більш високим рівнем надійності;
2. 480x272 TFT LCD з підсвіткою, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), які можна вибрати на місці, що спрощує встановлення для персоналу заводу;
3. Покращений TFT LCD на зносостійкість та стійкість до подряпин завдяки акриловому твердому екрану;
4. Силіконова панель та кнопки для кращої роботи в умовах високої/низької температури;
5. RS485 забезпечує можливість віддаленого керування, віддаленого вимірювання, віддаленого зв'язку за допомогою протоколу ModBus.
6. Оснащений функцією SMS (послуга короткого повідомлення). У разі спрацювання тривоги контролер може автоматично вислати короткі повідомлення за допомогою SMS до максимум 5 номерів телефонів. Крім того, статус генератора можна контролювати та перевіряти за допомогою SMS;
7. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Крім того, ви можете контролювати старт, зупинку, підвищення швидкості та зміну швидкості через порт CANBUS.
8. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В і частотою 50/60 Гц;
9. Збирає та відображає 3-фазну напругу, струм, параметри потужності та частоту генератора/мережі.
10. Для мережі контролер має функції виявлення перевищення та недолік напруги, перевищення та недолік частоти, втрата фази та неправильна послідовність фаз; для генератора контролер має функції перевищення та недолік напруги, перевищення та недолік частоти, втрата фази, неправильна послідовність фаз, перевищення та зворотний потік, перевищення струму.
11. 3 фіксовані аналогові датчики (температура, нафтовий тиск та рівень рідини);
12. 2 конфігуровані датчики можуть бути встановлені як датчик температури або рівня палива;
13. Точне вимірювання та відображення параметрів щодо двигуна,
14. Захист: автоматичний запуск/зупинка генератора, керування АВР (автоматичним перемикачем передач) з ідеальним показом несправностей та функцією захисту;
15. Всі вихідні порти виходять на реле;
16. Налаштування параметрів: параметри можна змінити та зберегти в внутрішній пам'яті EEPROM і не можуть бути втрачені навіть у разі відключення живлення; більшість з них можна налаштувати з передньої панелі контролера, а всі їх можна змінити за допомогою ПК через USB або RS485 порти.
17. Більше видів кривих температури, нафтового тиску, рівня палива можна використовувати безпосередньо, і користувачі можуть визначити криві датчиків самостійно;
18. Наступні умови відключення обертання (датчик швидкості, нафтовий тиск, частота генератора) є необов'язковими;
19. Широкий діапазон живлення DC (8~35) В, підходить для різних середовищ зі стартовою напругою батареї;
20. Журнал подій та реальний годинник.
21. Запланований запуск та зупинка генератора (може бути встановлено як запуск генератора один раз на день/тиждень/місяць з навантаженням або без нього; також може бути встановлено як звичайний тиждень, де користувачі можуть встановити окремий час запуску від понеділка до неділі);
22. Конфігурація за вибором. Користувачі можуть вибирати різні конфігурації за допомогою вхідного порту.
23. Може бути використаний на насосних агрегатах та як індикаторний прилад (включення та тривога дозволені тільки, реле заборонене);
24. З функцією обслуговування. Дії (попередження, вимкнення або відключення та зупинка) можуть бути встановлені, коли вичерпується час обслуговування;
25. Усі параметри використовують цифрове налаштування замість традиційної аналогової модуляції звичайним потенціометром, що забезпечує більшу надійність та
