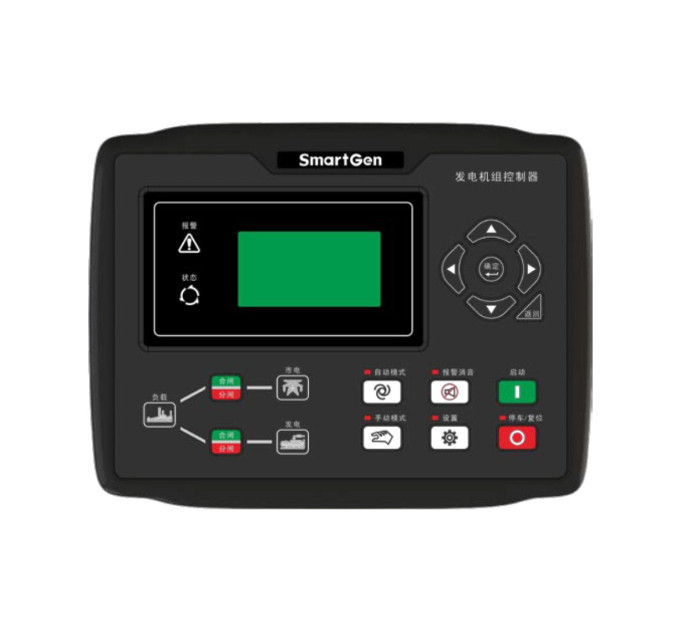

SmartGen HGM8120L Контролер генератора

Серія контролерів генераторів HGM8100N призначена особливо для використання в умовах екстремально високих/низьких температур (-40~+70)°C. Контролери можуть працювати надійно в екстремальних температурних умовах завдяки відображенню VFD або LCD та компонентам, які витримують екстремальні температури. Контролер має високу стійкість до електромагнітних перешкод і може використовуватися в умовах складного електромагнітного впливу. Його легко обслуговувати та модернізувати завдяки вставним терміналам. Всі відомості на дисплеї виводяться китайською (також може бути встановлено англійську або іншу мову).

Серія контролерів генераторів HGM8100N інтегрує цифровізацію, інтелектуалізацію та мережеві технології, які використовуються для автоматизації генераторів та систем контролю та моніторингу одиничного блоку для досягнення функцій автоматичного запуску/зупинки, виміру даних, захисту від аварій та функцій «три віддалені» (віддалене керування, віддалений вимір та віддалений зв'язок).

Серія контролерів генераторів HGM8100N використовує технологію 32-бітних мікропроцесорів з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, налаштуванням часу та налаштуванням значень. Більшість параметрів можна налаштувати з передньої панелі, а всі параметри можна налаштувати за допомогою ПК через інтерфейс RS485 або ETHERNET для настройки та моніторингу. Він може бути широко використаний в усіх типах автоматичних систем керування генераторами з компактною конструкцією, передовими схемами, простими з'єднаннями та високою надійністю.

HGM8110N: використовується для автоматизації одиночних систем. Керує запуском/зупинкою генератора за допомогою сигналів дистанційного керування.

HGM8120N: AMF (автоматичний відмова від основного джерела живлення), оновлення на основі HGM8110N, крім того, має функцію моніторингу кількості електричної енергії основного джерела живлення та автоматичного перемикання між основним джерелом живлення та генератором, особливо для автоматичної системи, складеної з генератора та основного джерела живлення.

1. За основою взятий 32-бітний SCM на базі ARM, висока інтеграція апаратного забезпечення, новий рівень надійності.
2. Вакуумно-флуоресцентний дисплей (VFD) або LCD-дисплей (з можливістю керування обігрівом відповідно до температури навколишнього середовища), вибірковий китайський/англійський інтерфейс, який можна вибрати на місці, що полегшує встановлення заводського персоналу.
3. LCD використовує акриловий матеріал з твердим екраном з гарною стійкістю до зношування та подряпин.
4. Силіконова панель та кнопки можуть використовуватися в умовах екстремальних температур.
5. RS485 комунікаційний інтерфейс дозволяє функції «три віддалені» (віддалене керування, віддалений вимір, віддалений зв'язок) згідно з протоколом MODBUS.
6. Моніторинг через ETHERNET може бути реалізований за допомогою інтерфейсу комунікації ETHERNET (необхідний контролер із інтерфейсом ETHERNET).
7. Оснащений функцією SMS (послуга коротких текстових повідомлень). Коли генератор спрацьовує на сигнал аварії, контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 телефонних номерів. Крім того, статус генератора може бути контрольований та перевірений за допомогою SMS.
8. Оснащений портом CANBUS та може спілкуватися з генератором J1939. Ви можете не тільки моніторити часто використовувані дані (такі як температура води, тиск масла, оберти двигуна, витрата палива та інші) машини ECU, але й керувати запуском, зупинкою, підвищенням швидкості та спадом швидкості за допомогою порта CANBUS (потрібний контролер з інтерфейсом CANBUS).
9. Підходить для систем 3-фазного 4-жильного, 3-фазного 3-жильного, однофазного 2-жильного та 2-фазного 3-жильного з напругою 120/240 В і частотою 50/60 Гц.
10. Збирає та відображає параметри напруги, струму, потужності та частоти генератора або мережі.
11. Для мережі контролер має функції виявлення перенапруги та недонапруги, перехід від фази та помилку послідовності фаз; для генератора - перенапругу та недонапругу, перехід фази, неправильну послідовність фаз, перенапругу та зворотну потужність, перенапругу струму.
12. 3 фіксовані аналогові датчики (температура, тиск масла та рівень рідини).
13. 2 налаштовувані датчики можуть бути встановлені як датчик температури, тиску масла або рівня палива.
14. Точне вимірювання та відображення параметрів про двигун.
15. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемикачем ATS з ідеальною індикацією помилок та функцією захисту.
16. Всі вихідні порти мають реле.
17. Налаштування параметрів: параметри можна змінювати та зберігати во внутрішній пам'яті FLASH і не можуть бути втрачені навіть в разі відключення електроживлення; більшість з них можна налаштовувати за допомогою передньої панелі контролера, а всі можна змінити за допомогою ПК через USB, RS485 або ETHERNET порти.
18. Більше видів кривих температури, тиску масла, рівня палива можуть бути використані безпосередньо, і користувачі можуть самост
