SmartGen HES7120-PV Гібридний енергетичний контролер підходить для сонячних енергетичних систем з інвертором.

Технічні параметри:
Дисплей LCD (132x64)
Панель керування - силіконова гума
Мова: китайська, англійська та інші
Цифрові входи: 7
Релеові виходи: 8
Аналогові входи: 5
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60Гц
Виявлення та відображення кВт/А: так
Інтерфейс моніторингу: Ethernet, USB
Програмований інтерфейс: Ethernet, USB
RTC та журнал подій: так
ULP: так
Ethernet: так
Постачання постійного струму: DC(8-35)В
Габаритні розміри корпусу (мм): 209*167*45
Виріз в панелі (мм): 186*141
Робоча температура: (-25~+70)℃

Огляд продукту:
Гібридний енергетичний контролер HES7120-PV може бути використаний для сонячної енергетичної системи з інвертором. Він може керувати вмиканням та вимиканням вимикача та запуском та зупинкою інвертора, а також потужністю виходу. Згідно з застосуванням системи, його можна встановити в різноманітні режими, включаючи фіксовану потужність, потужність керування шинами і потужність керування інвертором тощо, які можуть відображати всі дані та стан генерації сонячної енергії. Контролер інтегрує цифрові технології, інтелектуалізацію та мережеві технології, та використовує LCD, який може відображати китайську, англійську та інші мови, з простою та надійною роботою.

Гібридний енергетичний контролер HES7120-PV використовує технологію 32-бітних мікропроцесорів, реалізуючи функції точного вимірювання, налаштування фіксованого значення, встановлення часу та порогового значення різних параметрів. Більшість параметрів можуть бути налаштовані з передньої панелі контролера, а всі параметри можуть бути налаштовані за допомогою ПК через USB або мережевий інтерфейс. Його компактна конструкція, просте підключення та висока надійність можуть бути широко використані в системі керування гібридною енергією.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

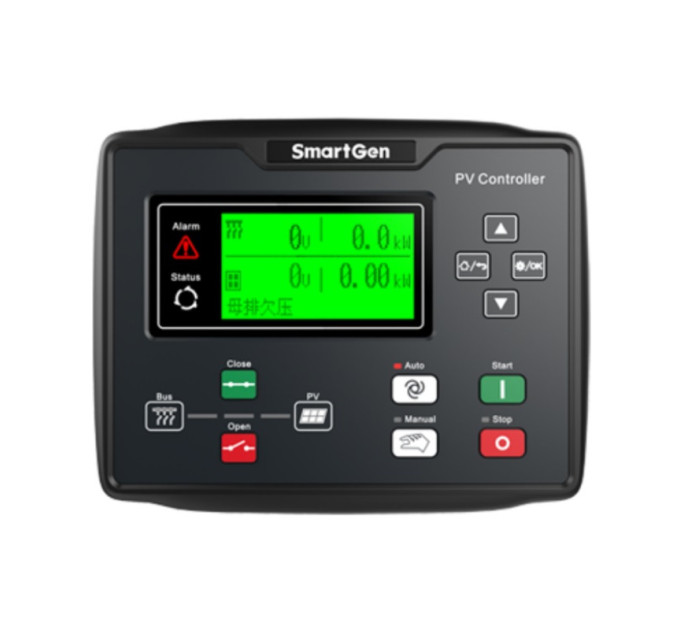

Дисплей LCD 132x64 з підсвіткою, та вибірковий мовний інтерфейс (китайська, англійська та інші мови), який можна обрати на місці, що є зручним для налагоджувального персоналу. З інтерфейсом мережевого зв'язку, за допомогою якого можна реалізувати "4 віддалені функції" (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалена регулювання) через протокол MODBUS.
Підходить для 3-фазної 4-провідної, 3-фазної 3-провідної, однофазної 2-провідної та 2-фазної 3-провідної електричних систем з напругою 120/240В і частотою 50/60Гц.
Вимірювання та відображення 3-фазної напруги, 3-фазного струму, частоти та потужності шини/генератора сонячної енергії.

Шина
Лінійна напруга Uab, Ubc, Uca
Фазна напруга Ua, Ub, Uc
Частота Гц
Послідовність фаз
Потужність шини
Сила струму Ia, Ib, Ic
Розділена активна потужність P
Реактивна потужність Q
Апаратна потужність S
Коефіцієнт потужності PF
PV
Лінійна напруга Uab, Ubc, Uca
Фазна напруга Ua, Ub, Uc
Частота Гц

Послідовність фаз

Потужність PV
Сила струму Ia, Ib, Ic
Активна потужність P
Реактивна потужність Q
Апаратна потужність S
Коефіцієнт потужності PF

Загальна сума накопиченої виробничої потужності PV
Одиниця: А
Одиниця: кВт
Одиниця: квар
Одиниця: кВА
Одиниця: кВт-год, квар-год, кВА-год

Шина має функції перенапруги та пониження напруги, перенапруги та пониження частоти, втрати фази, зворотної послідовності фази, перевищення потужності, зворотної потужності та дисбалансу напруги. PV має функції перенапруги та пониження напруги, перенапруги та пониження частоти, втрати фази, зворотної послідовності фази та дисбалансу напруги.
Можна налаштувати відображення напруги, струму та потужності до 4 каналів сонячних панелей.
Можливе вимірювання до 3 температур сонячних панелей та 3 сонячних інтенсивностей для розрахунку максимальної потужності PV.
Можна використовувати різноманітні криві температури, тиску, рівня рідини, передавача потужності, сенсора опромінення світлом, а також можна налаштувати криві сенсорів, серед яких можна підключити програмований 2 і програмований 4 до сенсорів типу опори, напруги або струму.
Потужність шини може бути досягнута за допомогою трансформатора струму, передавача потужності та зв'язку.
Має різноманітні протоколи інтерфейсу RS485 і може спілкуватися з різними інверторами з інтерфейсом RS485.
З автоматичним включенням та стартом, функцією автоматичного м'якого завантаження та розрядження.
Має функцію налаштування мінімальної потужності навантаження шини для запобігання зворотньої передачі потужності на шину.
Може мати до 6 шляхів потужності шини та обчислює загальну потужність навантаження шини в реальному часі в залежності від стану вхідного порту.
Функції керування та захисту: реалізація автоматичного запуску/зупинки інвертора виробництва сонячної енергії, відкриття та закриття вимикача, ідеальне відображення відмов та захист від них та інші функції.
Три режими керування активною потужністю (фіксована потужність, потужність керування шинами, керування інвертором).
Чотири режими кер
