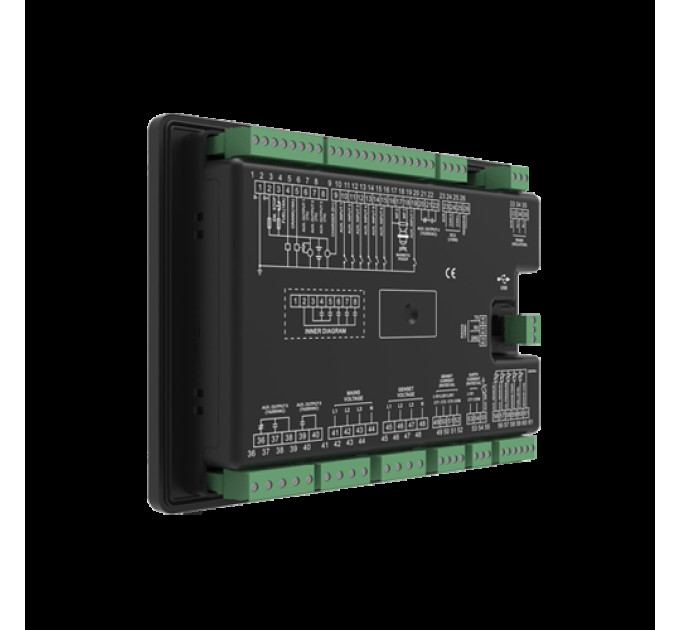

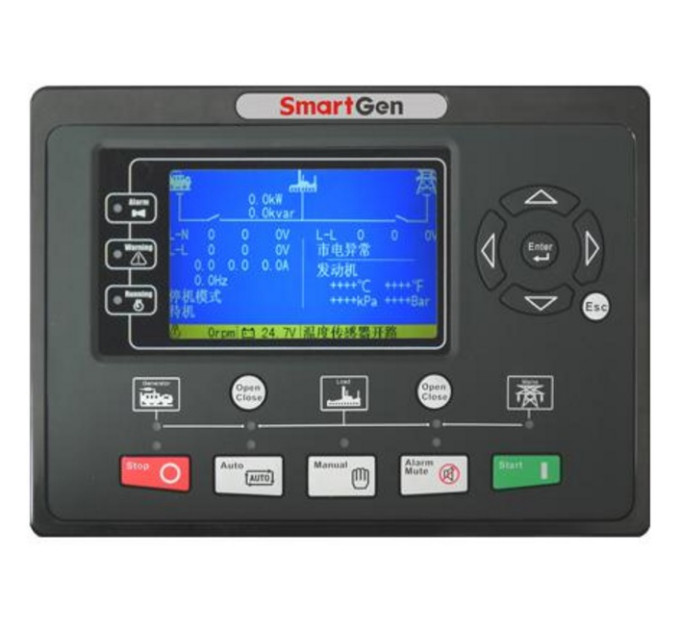

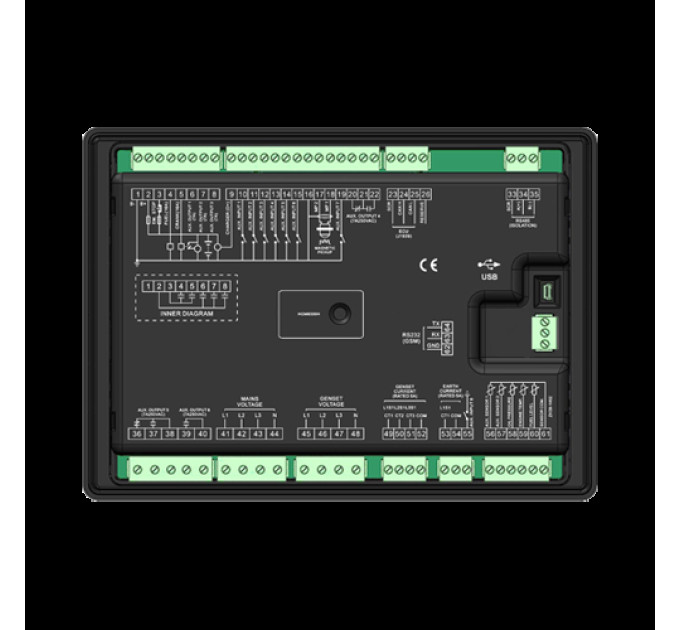

SmartGen HGM9320MPU Контролер генератора

Технічні параметри:
Дисплей 4,3 дюйма TFT-LCD (480*272)
Панель управління - кремнієвий каучук
Мова: китайська, англійська та інші
Цифрові входи: 8
Реле виходу: 8
Аналогові входи: 5
AMF так
Система змінного струму: 1P2W/2P3W/3P3W/3P4W
Частота генератора: 50/60 Гц
Вимірювання та відображення кВт/Ампер так
Інтерфейс моніторингу RS485
Програмований інтерфейс USB/RS485
CANBUS(1939) так
Час реального годинника та журнал подій так
Запланований запуск генератора так
Обслуговування так
ULP так
Джерело живлення постійного струму DC(8-35)V
Розміри корпусу (мм): 237*172*45
Виріз панелі (мм): 214*160
Робоча температура: (-25~+70)°C

Огляд продукту:
Контролери генераторів серії HGM93XX MPU(CAN) використовуються для автоматизації і моніторингу систем управління генераторами одиниць для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від сигналів тривоги та "трьох віддалених" (віддалене керування, віддалене вимірювання та віддалена комунікація). Контролер використовує великий рідкокристалічний дисплей (LCD) та має вибираємий інтерфейс китайською, англійською або іншими мовами для простої та надійної роботи.

Контролери генераторів серії HGM93XX MPU(CAN) використовують 32-бітну технологію мікропроцесорів з вимірюванням параметрів з точністю, налаштуванням фіксованих значень, встановленням часу та налаштуванням порогових значень тощо. Більшість параметрів можна налаштувати за допомогою передньої панелі, всі параметри можна налаштувати за допомогою ПК (через USB-порт) та налаштувати та моніторити за допомогою порту RS485. Це може бути широко використано в численних автоматичних системах управління генераторами з компактною структурою, простими з'єднаннями та високою надійністю.

Характеристики та функції:
HGM9310 MPU(CAN), використовується для одиночних автоматичних систем, автоматичний запуск/зупинка одиниці здійснюється за допомогою віддаленого сигналу.
HGM9320 MPU(CAN), має всі функції HGM9310 MPU(CAN), а також функцію автоматичного відключення від мережі (AMF), особливо підходить для одиночних автоматичних систем, які включають мережу та генератор.

Основні характеристики:
1. За допомогою вбудованого 32-бітного АРМ-мікроконтролера високої інтеграції, новий рівень надійності.
2. TFT LCD 480x272 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), які можна вибрати на місці, зручне налаштування для персоналу заводу;
3. Покращена стійкість LCD до зносу та подряпин завдяки акриловому твердому екрану;
4. Кремнієва панель і кнопки для кращої роботи в умовах високої температури;
5. Порт RS485 для віддаленого керування, віддаленого вимірювання, віддаленої комунікації за протоколом ModBus (необхідний порт RS485);
6. Оснащений функцією SMS (короткі повідомлення). Коли генератор сигналізує про аварію, контролер може автоматично надсилати короткі повідомлення за допомогою SMS на максимум 5 телефонних номерів. Крім того, статус генератора можна контролювати і перевіряти за допомогою SMS (необхідний порт GSM);
7. Оснащений портом CANBUS і може спілкуватися з генератором J1939. Ви можете відстежувати часто використовувані дані (такі як температура води, тиск мастила, швидкість, споживання палива тощо) машини ECU, а також контролювати запуск, зупинку, підвищення швидкості та швидкість впадання швидкості за допомогою порту CANBUS (необхідний порт CAN BUS).
8. Підходить для систем змінного струму 3-фазного 4-провідного, 3-фазного 3-провідного, однофазного 2-провідного та 2-фазного 3-провідного з напругою 120/240 В та частотою 50/60 Гц;
9. Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора чи мережі.
10. Для мережі контролер має функції виявлення під та над напругою, під та над частотою, втрати фази та неправильності послідовності фаз; для генератора контролер має функції виявлення під та над напругою, під та над частотою, втрати фази, неправильності послідовності фаз, під та над зворотною потужністю, перевищення струму.
11. 3 фіксовані аналогові датчики (температура, тиск мастила та рівень палива);
12. 2 гнучкі датчики можна встановити як датчик температури, датчик тиску мастила або датчик рівня;
13. Точне вимірювання та відображення параметрів двигуна,
14. Захист: автоматичний запуск/зупинка генератора, керування автоматичним перемикачем (ATS) з ідеальним показником несправностей та функцією захисту;
15. Усі вихідні порти виходу реле;
16. Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішню FLASH-пам'ять і не втрачаються навіть в разі відключення живлення; більшість з них можна налаштувати за допомогою передньої панелі контролера, а всі можна змінити за допомогою ПК через USB або RS485 порти.
17. Більшість видів кривих температури, тиску мастила, рівня палива можна використовувати безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
18. Множинні умови відключення куркового механізму (частота генератора, датчик швидкості, тиск мастила) є необов'язковими;
19. Широкий діапазон живлення постійного струму
