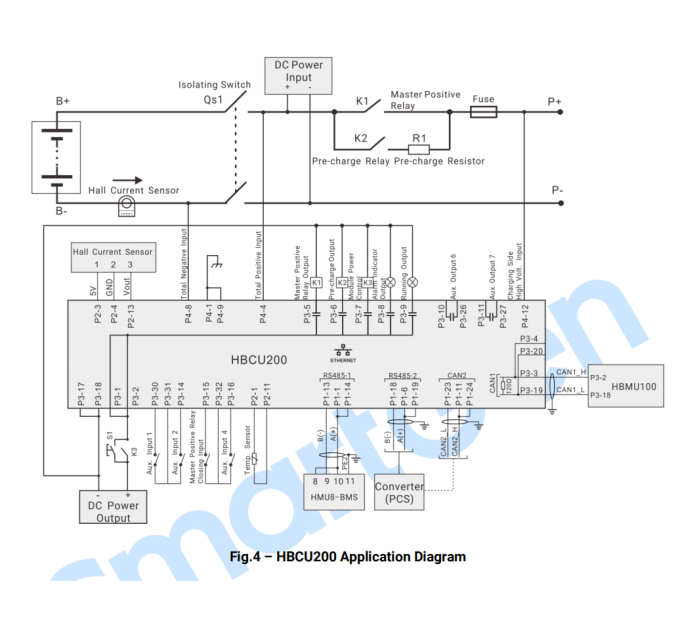

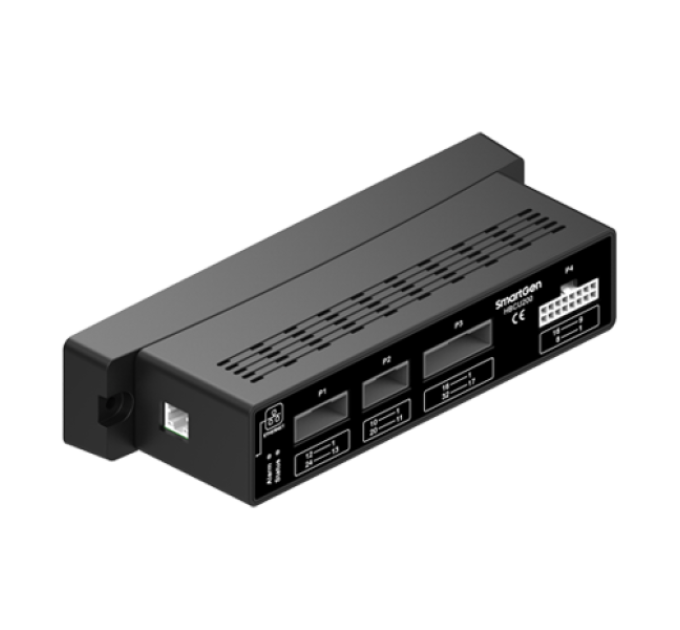

SmartGen HBCU200 Система керування батареями, головний контрольний модуль.

Модуль керування майстер-контролю HBCU200 є значущою частиною системи керування енергоефективного батарейного зберігання (BMS), яка забезпечує безпечне, надійне та ефективне управління батарейною системою. HBCU200 збирає дані про напругу та температуру окремої осередки батарейного модуля, що надсилаються від підконтрольного модуля раба BMU (підтримка літій-фосфату та тернарного літію), для обчислення SOC, SOH, максимальної напруги/температури окремої осередки, мінімальної напруги/температури окремої осередки, опору ізоляції та інших даних. Він реалізує захист від перенапруги/піднапруги, високої/низької температури, перевищення/недостатнього струму заряду/розряду акумуляторної осередки за допомогою системи третинного захисту від несправностей та керування зовнішнім головним реле мережі. HBCU200 сумісний з протоколом від PCS різних виробників для реалізації керування зарядом/розрядом батарейного кластера.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

1. Оцінена робоча напруга - 12/24VDC;
2. Світлодіодні лампи показують робочий статус та статус тривоги модуля;
3. Він може збирати загальну напругу та струм батарейного кластера та обчислювати дані SOC та SOH;
4. Він може збирати опір ізоляції до землі для позитивного та негативного полюсів батарейного кластера;
5. Збирає поточний батарейного кластера за допомогою датчика поточного дивізора або реактивного датчика;
6. Отримує напругу та температуру окремої осередки BMU модуля через неізольований порт CAN та обчислює макс./мін. напругу батарейної осередки, контролює пасивний баланс на BMU модулі. Цей порт також може використовуватися для оновлення програмного забезпечення BCU.
7. Функція третинного захисту від тривоги, яка може спрацьовувати при перенапрузі/піднапрузі, високій/низькій температурі, перевищенні/недостатньому струмі заряду/розряду, низькому опорі ізоляції, ненормальній комунікації, несправності збору високої напруги, несправності збору струму, несправності збору напруги осередки, несправності збору температури. Дії захисту тривоги можуть бути встановлені як спад току рівня-1 (спад до 50%), спад току рівня-2 (спад до 80%), спад току рівня-3 (спад до 100%) та вимкнення живлення високої напруги;
8. 2 ізольовані RS485 комунікаційні порти, що використовують протокол Modbus, які можуть спілкуватися з дисплеєм HMU8-BMS та PCS;
9. 1 порт ETHERNET для моніторингу даних BCU;
10. Функція Bluetooth дозволяє моніторити дані BCU за допомогою мобільного додатка;
11. 7 портів реле виходу, з яких 5 - активні виходи реле (функція за замовчуванням - вихід реле майстра, вихід попереднього заряду, керування живленням модуля, вихід індикатора тривоги, робочий вихід), інші 2 - пасивні виходи реле;
12. 4 вхідних порти, з яких 3 - додаткові вхідні порти, 1 - зафіксований як вхід для виявлення липких замків майстра;
13. З одним датчиком температури може бути підключений тип NTC 10K-3950;
14. З журналом подій, який може циклічно записувати 200 пунктів історичних записів (вміст та докладні дані третинної тривоги);
15. Щоденні та загальні дані про зарядження/розрядження енергії (кВт⋅год) та потужність акумулятора (Аг) можуть бути підраховані;
16. Модульний дизайн, кріплення на винтах, пластиковий корпус з вогнестійкого ABS/PC з компактною конструкцією та простим встановленням.
17. Вбудована функція зберігання на SD-картку може підтримувати дані обсягом до 32 ГБ (залежить від потреб замовника).
