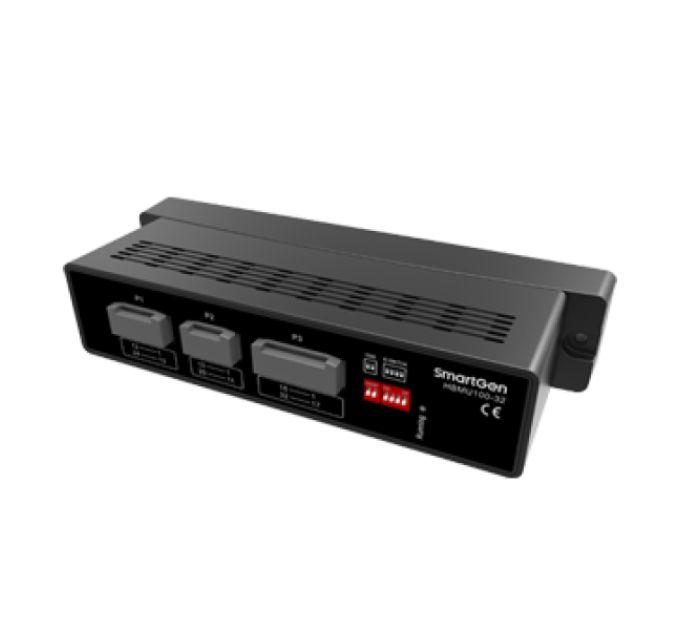

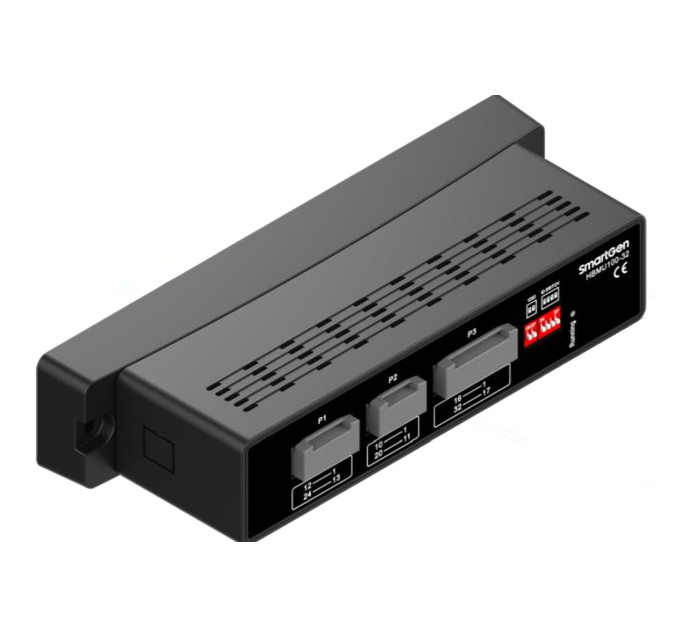

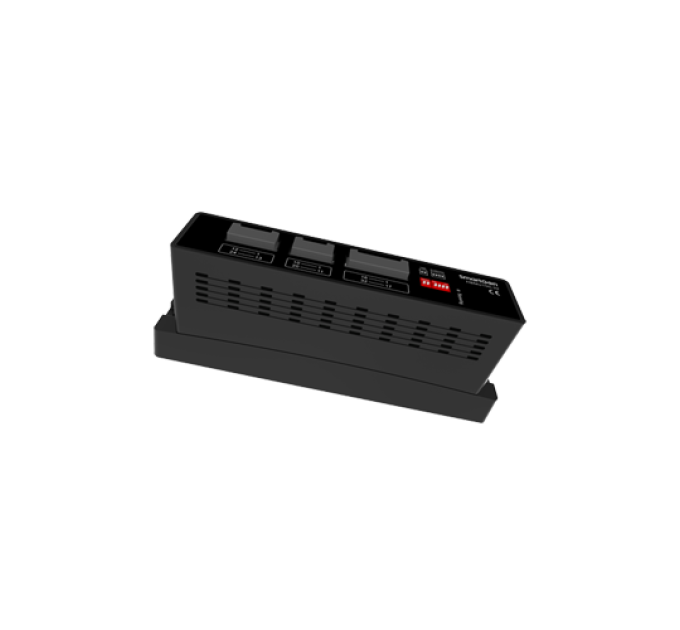

SmartGen HBMU100 Модуль керування підлеглим пристроєм, BMS.

Система керування батарейними модулями HBCU100/HBMU100 (тобто BMS) є важливою складовою частиною кабінету для зберігання акумуляторів, яка може забезпечувати безпечне, надійне та ефективне управління батарейною системою. BMS збирає дані про напругу та температуру окремих осередків батарейного модуля (підтримуючи літій-фосфат та тернарний літій), щоб обчислити SOC, SOH, максимальну напругу/температуру окремих осередків, мінімальну напругу/температуру окремих осередків, опір ізоляції та інші дані. Він не лише забезпечує пасивний баланс осередків, але й реалізує захист від перенапруги/піднапруги, високої/низької температури, перевищення/недостатнього струму заряду/розряду осередків за допомогою системи третинного захисту від несправностей та керування зовнішнім реле головного кола. BMS сумісний з протоколом від PCS різних виробників для реалізації управління зарядженням/розрядженням батарейного кластера.

Система керування батарейними модулями HBCU100/HBMU100 складається з майстер-контрольного модуля HBCU100, кількох рабочих модулів керування HBMU100, дисплейного модуля HMU8-BMS, модуля моніторингу ізоляції, датчика поточного Холла та проводового пучка. Майстер-контрольний модуль і рабочий модуль керування взаємодіють між собою через шину CANBUS. Вся система використовує модульний дизайн, компактну структуру, високу надійність, що може бути широко використана в різних потужностях енергоефективного кабінету для зберігання акумуляторів.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

1. Стан роботи BCU та BMU може бути переглянутий за допомогою індикаторів;
2. Обчислення даних SOC/SOH батарейного кластера, мін. напруги/макс. напруги батарейних осередків, середня напруга, найнижча температура/найвища температура батарейних осередків;
3. Функція третинного захисту від тривог, яка може спрацьовувати та захищати від відмов перенапруги/піднапруги батарейних осередків, високої/низької температури, перевищення/недостатнього струму заряду/розряду, низького опору ізоляції та ін.;
4. Функція керування реле головного позитивного кола та попереднього заряду;
5. Пасивний баланс поточного батарейного модуля BMU становить 100 мА;
6. Доступний діапазон вимірюваної напруги батарейного кластера - (250~1000) VDC, одночасно підтримується до 15 рабочих модулів BMU;
7. BCU спілкується з BMU через CAN, що має високу стійкість до перешкод;
8. Функція Bluetooth дозволяє моніторити дані батарейного кластера в реальному часі за допомогою мобільного додатка;
9. Модуль BCU обладнаний зовнішніми інтерфейсами зв'язку RS485-1 та RS485-2. Функції "чотири віддалених" (віддалене керування, віддалене вимірювання, віддалений зв'язок та віддалене налаштування) можуть бути реалізовані за допомогою протоколу MODBUS і сумісні з PCS кількох виробників;
10. З функцією моніторингу опору ізоляції (через інтерфейс RS485-3 модуля BCU);
11. Модулі BCU та BMU використовують пластиковий корпус з ABS/PC з високою ізоляцією, стійкістю до напруги та вогнестійкістю;
12. Швидке оновлення програмного забезпечення за допомогою інтерфейсу CAN, що усуває необхідність у розпаковці та обслуговуванні;
13. Реальний моніторинг, конфігурація параметрів та оновлення прошивки всієї системи можуть бути здійснені через дисплейний модуль HMU8-BMS.

Характеристики та функціонал майстер-контрольного модуля HBCU100:

1. Оцінена робоча напруга 12/24VDC;
2. Світлодіодні лампи вказують на стан роботи та стан тривоги модуля;
3. Може збирати загальну напругу та струм батарейного кластера, обчислювати дані SOC та SOH батарейних осередків;
4. Може збирати опір ізоляції позитивної та негативної сторін до землі батарейного кластера (читати дані модуля моніторингу ізоляції через RS485);
5. Збирає поточний батарейного кластера за допомогою датчика поточного Холла;

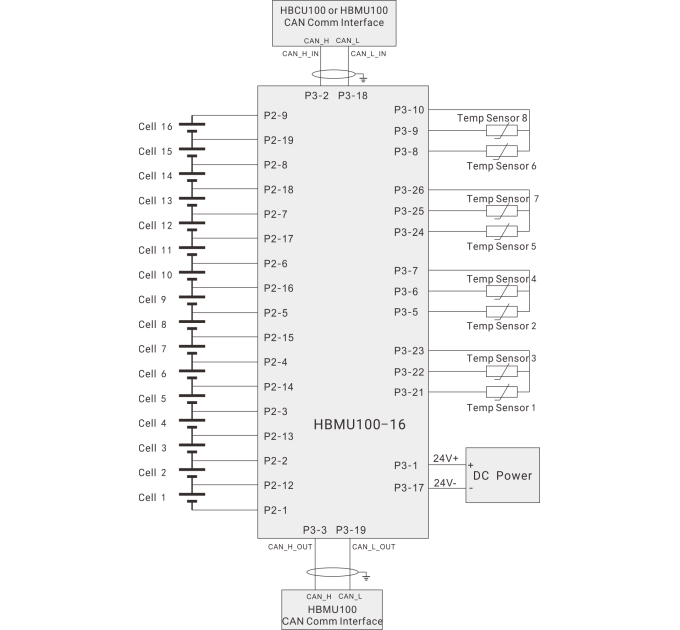

6. Отримує напругу та температуру окремої осередки модуля BMU через неізольований інтерфейс CAN та обчислює дані про максимальну та мінімальну напругу/температуру тощо, одночасно керує модулем BMU для пасивного балансу осередків. Прошивку модуля BCU також можна оновити через цей інтерфейс;
7. Функція третинного захисту від тривог може захищати від перенапруги/піднапруги, високої/низької температури, перевищення/недостатнього струму заряду/розряду, низького опору ізоляції, ненормальної комунікації, несправності збору високої напруги, несправності збору струму, несправності збору напруги осередка, несправності збору температури та інше. Дії захисту від тривог можна налаштувати як спад струму рівня-1 (спад до 50%), спад струму рівня-2 (спад до 80%), спад струму рівня-3 (спад до 100%) та вимкнення високої напруги;
8. З трьома ізольованими інтерфейсами зв'язку RS485, серед яких RS4851 та RS485-2 є протоколом Modbus і можуть спілкуватися з дисплейним модулем HMU8-BMS та ПКС, RS485-3 використовується для зв'язку з модулем моніторингу ізоляції;
9. З одним інтерфейсом ETHERNET для моніторингу даних модуля BCU;
10. Функція Bluetooth дозволяє моніторити дані модуля BCU в реальному часі за допомогою мобільного додатка;
11. З 7 вихідних портів Aux, 5 - активні
