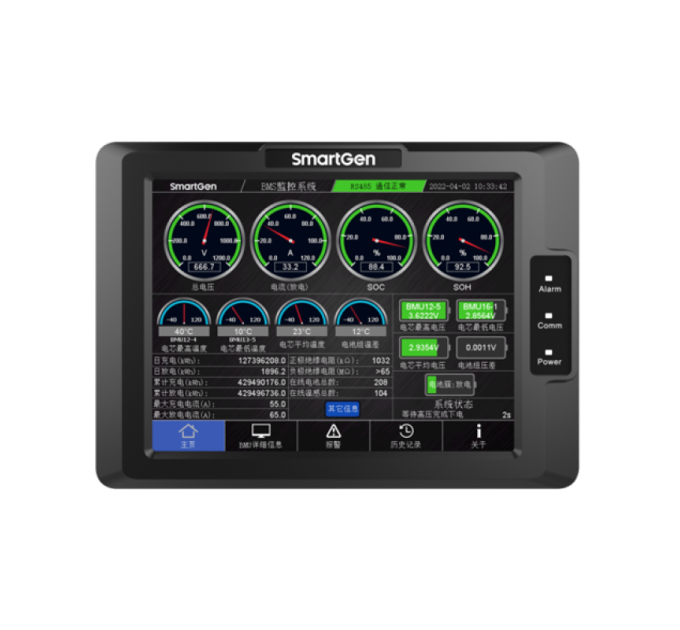

SmartGen HMU8-BMS Дисплейний модуль

Технічні характеристики:
Дисплей 8-дюймовий LCD з роздільною здатністю 800*600
Мова Китайська та Англійська
Інтерфейс монітору Ethernet/RS485
Програмований інтерфейс USB
CANBUS так
Живлення від постійного струму DC(10-35)V
Габаритні розміри корпусу (мм) 221*163*51
Виріз панелі (мм) 205*147
Температурний діапазон роботи (-25~+70)℃

Огляд продукту:
Контролер HEM750 для автомобіля фракційного розтріскування використовується для управління одиночним вантажівковим агрегатом для фракційного розтріскування, що може реалізовувати функції ручного запуску та зупинки, управління дроселем, управління передачами, вимірювання даних, захист від тривог та "чотири віддалені" (віддалене управління, віддалене вимірювання, віддалене спілкування та віддалене налаштування). Застосовує режим "Майстер-контроль + Дисплей" та передає дані через RS485.

Дисплейний модуль контролера використовує 8-дюймовий сенсорний екран з роздільною здатністю 800*600 та китайським та англійським відображенням, що дозволяє здійснювати управління, моніторинг даних та налаштування параметрів модуля майстер-контролю з простою експлуатацією та високою надійністю.

Майстер-контрольний модуль контролера точно контролює різні робочі стани двигуна, коробки передач та поршневого насоса, що дозволяє досягти точного управління та захисту від тривоги для поршневого насоса. Він має інтерфейс SAE J1939 та може взаємодіяти з різноманітними БВУ (блоками управління двигуном), які мають інтерфейс J1939. Порівняно з системою управління фракційним вантажівковим автомобілем, якою керує ПЛК, він має компактну конструкцію, просте підключення та вищу надійність.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
Контролер HEM750 використовується для моніторингу та управління даними одного фракційного вантажівкового агрегату. Він складається з двох модулів: HMU8-750 (дисплейний модуль) та HEM750 (модуль майстер-контролю), і ці два модулі підключаються через RS485.

Дисплейний модуль використовує 8-дюймовий LCD з роздільною здатністю 800*600, HMI-дисплей та сенсорний екран з можливістю вибору китайських та англійських операцій на місці для зручності для комісійного персоналу.
Дисплейний модуль може записувати та відображати останні 2000 точок даних тиску та витрати після роботи поршневого насоса, а інтервал запису становить 5 секунд.
Швидкість інтерфейсу домашньої сторінки дисплейного модуля, датчика та стовпчатої діаграми може відображати установлене значення тривоги та максимальний діапазон модуля майстер-контролю.
З функціями управління аварійним зупиненням двигуна, запуску, вимикання, збільшення/зменшення дроселя та невеликого збільшення/зменшення.
З функціями управління підйомом/зниженням передач, однокнопковим холостим ходом та гальмом.
Збір та відображення різних параметрів двигуна:
Швидкість Одиниця виміру: об/хв
Температура Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на кв. дюйму
Напруга батареї 1 Одиниця виміру: В
Напруга батареї 2 Одиниця виміру: В
Напруга зарядного пристрою D+ Одиниця виміру: В
Час запуску: До 65,535 годин
Загальний час запуску: До 65,535 годин
Загальна кількість запусків: До 65,535 разів
Збір та відображення різних параметрів коробки передач:
Швидкість Одиниця виміру: об/хв
Температура масла Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на кв. дюйму
Поточне положення передач
Запит на положення передачі
Статус блокування
Збір та відображення різних параметрів поршневого насоса:
Тиск на виході Одиниця виміру: МПа/бар/фунт на кв. дюйму
Витрата на виході Одиниця виміру: м³/хв
Поточний об'єм при запуску: Одиниця виміру: м³
Температура масла Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на кв. дюйму

Різноманітні криві датчиків температури, тиску та рівня можна використовувати безпосередньо, і криву датчика можна налаштувати на замовлення;
Можливо вибрати умови відключення від шатунів (швидкість та тиск масла);
З ідеальною функцією захисту від несправностей та відображенням подробиць про несправності;
Функція відображення годинника реального часу (RTC) та журналу подій, яка може циклічно записувати 200 даних;
З функцією відображення настроєного опису, яка може відображати настроєний рядок з описом, встановлений модулем майстер-контролю;
Дозволяє користувачам змінювати та встановлювати параметри дисплейного модуля, які не будуть втрачатися в разі відключення електроживлення. Всі параметри змінюються за допомогою сенсорного екрану;
Дозволяє користувачам змінювати та встановлювати параметри модуля майстер-контролю, які не будуть втрачатися в разі відключення електроживлення. Більшість параметрів м
