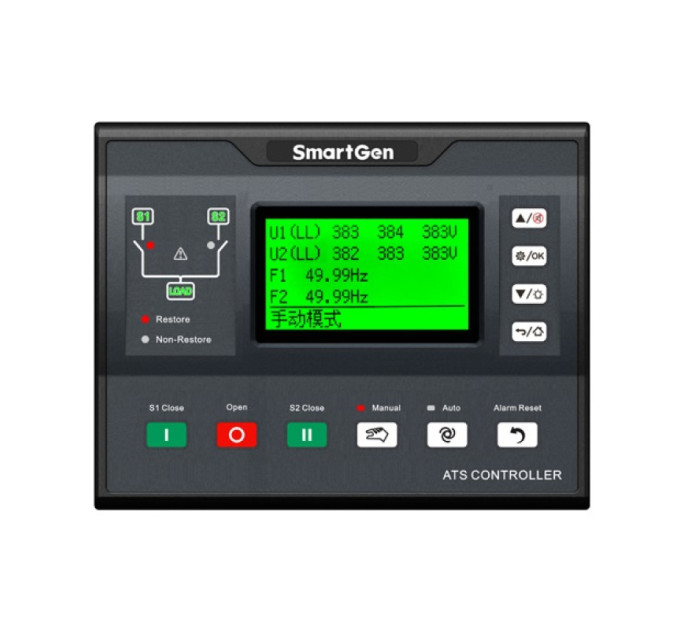

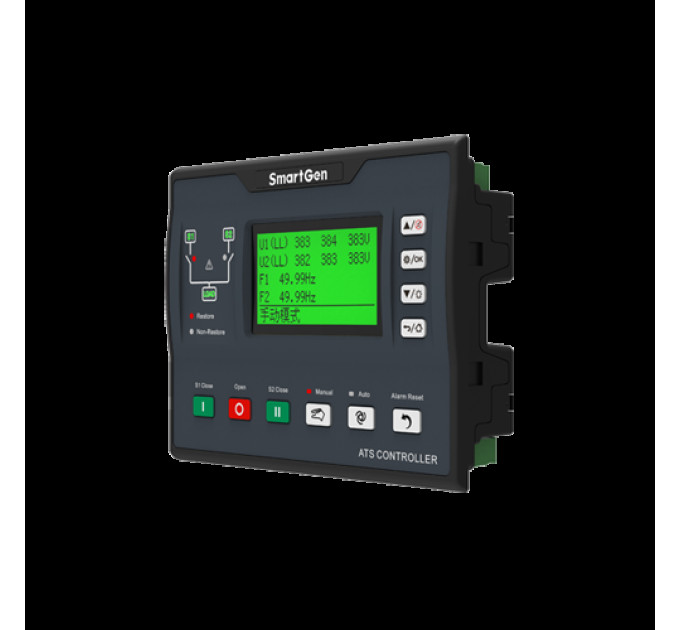

SmartGen HAT600PI Контролер синхронного переключення на двох джерелах живлення

Технічні параметри:
Дисплей LCD (132*64)
Мова Китайська та англійська та інші
Програмований вхід 4
Програмований вихід 6
Попередження про перевищення струму так
Відображення струму та потужності так
Інтерфейс моніторингу RS485
Програмований інтерфейс RS485/USB
Реальний годинник (RTC) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Живлення від постійного струму (DC Supply) DC (8～35)V
Розміри корпусу (мм) 198*154*54
Виріз панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер автоматичного вимикача HAT600P серії для синхронного переключення на двох джерелах живлення є інтелектуальним модулем з програмованою функцією, автоматичним вимірюванням, ЖК-дисплеєм та цифровим зв'язком. Він поєднує в собі цифровізацію, інтелект та мережування. Автоматичне вимірювання та управління зменшують неправильну роботу. Це ідеальний варіант для переключення подвійного живлення.

Контролер автоматичного вимикача HAT600P серії для синхронного переключення на двох джерелах живлення виготовлений на основі мікропроцесора, який може точно виявляти 2-х-3-фазне напругу, робити точний вибір і виводити пасивний перемикач для виявлених аномальних напруг (перенапруга, недонапруга, втрата фази, перевищення та недовищення частоти). Цей контролер застосовується для систем живлення Mains-Mains, Mains-Gen, Gen-Gen та може використовуватися для перемикача різних класів PC, CB та CC після повного врахування різних застосувань систем автоматичного переключення (ATS); Тим часом він реалізовує синхронне переключення двох джерел живлення. Він має компактну конструкцію, передові схеми, просту проводку та високу надійність і може широко застосовуватися в електроенергетиці, телекомунікаціях, нафті, вугіллі, металургії, залізницях, муніципальному управлінні, інтелектуальному будівництві, електроприладах, системах автоматичного керування та випробування тощо.

ПОРІВНЯННЯ МОДЕЛЕЙ

Пункт HAT600P HAT600PB HAT600PI HAT600PBI HAT600PS
Живлення від постійного струму (DC Supply) ● ● ● ● ●
Живлення від змінного струму (LN90V~300V)
●
● ●
Моніторинг струму
● ● ●
Синхр. Переключення
●
Кількість вхідних портів (Фіксовані+Гнучкі) 2+4 2+4 2+4 2+4 2+4
Кількість вихідних портів (Фіксовані+Гнучкі) 2+6 2+6 2+6 2+6 2+6
Керування генератором ● ● ● ● ●
RS485 ● ● ● ● ●
USB ● ● ● ● ●
ETHERNET
● ●

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

LCD з роздільною здатністю 132x64 пікселів з підсвічуванням, відображенням у кількох мовах (спрощений китайський, англійський, інші), операцією кнопками.
Світлодіодна лампа може безпосередньо відображати поточний статус відкриття/закриття ATS, статус живлення та чи завантаження увімкнено.
Тип системи може бути встановлений на: Mains (1#) & Mains (2#), Mains (1#) & Generator (2#), Generator (1#) & Mains (2#), Generator (1#) & Generator (2#).
Може бути встановлено S1 master або S2 master; встановлені функції Auto Transfer Auto Recover та Auto Transfer Non Recover для майстра живлення.
Вимір та відображення напруги, частоти та стану послідовності фаз 2-х 3-х фаз.
Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
Незалежні функції попередження або аварійного вимикання від перевищення струму для S1/S2.
Встановлена функція вимкнення NEL.
Функція моніторингу напруги завантаження встановлена.
Відображення накопиченої активної потужності, накопиченої реактивної потужності, кількості накопичених вимкнень.
Можливість вимірювання напруги кожної фази S1/S2, рівня спотворень струму навантаження та відсотків гармонік від 3-х до 21-го непарного порядку.
Відображення часу поточного живлення та часу постійного живлення S1/S2.
Застосовується автоматична та ручна синхронна функція переключення, а також відображається різниця напруги, частоти та фази двох ліній.
Для енергозбереження користувачі можуть чекати та вимикати перемикач до тих пір, поки сигнал PF (готовно до вимкнення) активний.
Встановлені функції вимкнення від перевищення напруги, недостатньої напруги, перевищення частоти, недостатньої частоти, втрати фази, оберненої послідовності фази.
Є можливість автоматичного/ручного перемикання, щоб вимкнути або ввімкнути в ручному режимі вимикач.
Всі параметри можуть бути налаштовані на місці; пароль використовується для перевірки у випадку непрофесійної невірної роботи.
Встановлена функція налаштування стартового екрану.
Виходи можуть бути включені у режимі імпульсу чи постійного виведення.
Придатний для перемикачів класу PC двох сегментів, класу PC трьох сегментів, класу CB та класу CC.
Дизайн ізольованого двохлінійного дроту для N.
Відображення годинника реального часу та функції журналу подій, які можуть записувати 200 даних циклічно.
Функція "чорна скринька", яка може записувати 5 комплектів подій переключення ATS, 60 докладних даних 50 секунд до початку одного комплекту та 10 секунд після події.
Можливість запланованого ввімкнення/вимкнення для генератора, запуск один раз, щомісячний або щотижневий запуск, а також
