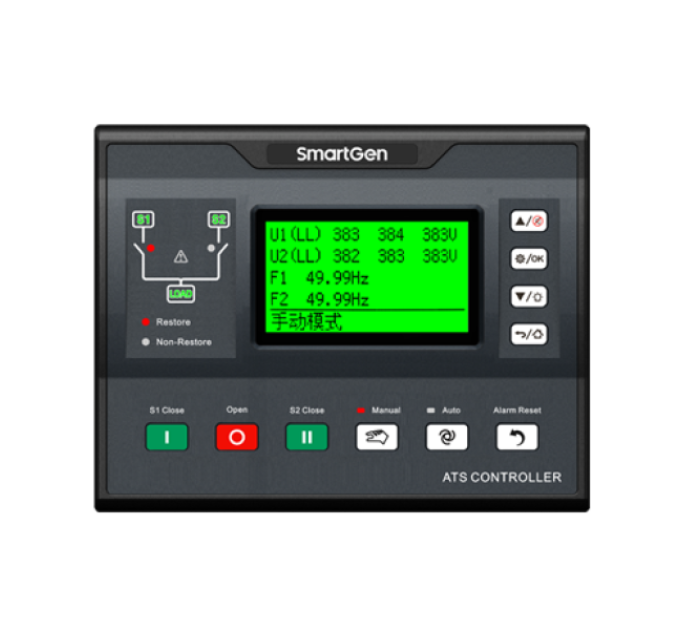

SmartGen HAT600PT Контролер ATS з подвійним живленням

Технічні параметри:
Робочий діапазон потужності: DC (8~35)V
Загальні розміри: 198*154*54
Монтажні розміри: 186*141
Робоча температура: (-25~+70)°C
Вага: 0,7 кг

Огляд продукту:
Контролер подвійного живлення HAT600PT ATS – це інтелектуальний модуль передачі подвійного живлення, що об'єднує програмовані функції, автоматичне вимірювання, РК-дисплей та цифровий зв'язок. Він поєднує в собі цифровізацію, інтелект та мережеве підключення. Автоматичне вимірювання та керування зменшують неправильну роботу. Це ідеальний варіант для подвійної передачі живлення.

Контролер подвійного живлення HAT600T ATS виготовлений на основі мікропроцесора, який може точно виявляти 2-сторонню та 3-фазну напругу, приймати точні оцінки та виводити пасивний керуючий перемикач для виявлення аномальних напруг (перевищення/низька напруга, втрата фази, перевищення/низька частота). Цей контролер застосовується для систем живлення «Мережа-Мережа», «Мережа-Генератор», «Генератор-Генератор» і може використовуватися для перемикання режимів роботи класів PC, CB та CC після повного врахування різних застосувань ATS (Автоматичної Системи Перемикання); водночас він реалізує синхронне перемикання двох джерел живлення. Він має компактну структуру, вдосконалені схеми, просте підключення та високу надійність, і може широко використовуватися в електроенергетиці, телекомунікаціях, нафтовій, вугільній, металургійній промисловості, залізницях, муніципальному управлінні, інтелектуальних будівлях, електричних пристроях, системах автоматичного керування та тестування тощо.

ХАРАКТЕРИСТИКИ ТА ПРОДУКТИВНІСТЬ

— РК-дисплей 132x64 пікселів з підсвічуванням, багатомовний дисплей (спрощена китайська, англійська, інші), керування за допомогою кнопки;

— Світлодіодна лампа може безпосередньо відображати поточний стан вмикання/розмикання ATS, стан живлення та чи є навантаження ввімкненим;

— Тип системи можна встановити на: Мережа (1#) та Мережа (2#), Мережа (1#) та Генератор (2#), Генератор (1#) та Мережа (2#), Генератор (1#) та Генератор (2#);
— Можна встановити головний S1 або головний S2; для живлення головного пристрою передбачено автоматичне перемикання, автоматичне відновлення та автоматичне перемикання без відновлення;
— Вимірювання та відображення двосторонньої трифазної напруги, частоти та стану послідовності фаз;
— Можна зібрати напругу акумулятора (48 В). Коли мережа ненормальна та низька напруга акумулятора вмикається, генератор запускає зарядку акумулятора. Можна встановити верхню/нижню межу напруги акумулятора;
— Відображення загального часу замикання;
— Можна виміряти коефіцієнт спотворення хвилі кожної фазної напруги S1/S2 та відсоток гармонік 3-21 непарних гармонік;
— Доступне відображення поточного часу живлення та часу безперервного живлення S1/S2;
— Для енергозберігаючого вимикача користувачі можуть чекати та замикати вимикач, поки не активується сигнал PF (готовність до замикання);
— Передбачено функції контролю перевищення/нижчої напруги, перевищення/нижчої частоти, втрати фази, зворотної послідовності фаз;
— Передбачено автоматичне/ручне перемикання, що дозволяє примусово замикати або розмикати вимикач у ручному режимі;
— У локальному режимі контролер відображає параметри даних лише тоді, коли він активний, і перемикач потрібно передавати зовнішніми операціями;
— Усі параметри можна налаштувати на місці; пароль використовується для перевірки у разі неправильного керування непрофесіоналами;
— Передбачена функція користувацького початкового екрана;
— Введення в експлуатацію для запуску/зупинки генераторної установки можна виконати вручну на місці;
— Передбачена функція повторного вмикання перемикача та повторного вмикання відключення;
— Вихід вмикання можна встановити на імпульсний або безперервний вихід;
— Застосовується для перемикачів класу PC з двома сегментами, класу PC з трьома сегментами, класу CB та класу CC;
— Двоконтурна ізольована конструкція з N-дротом;
— Відображення годинника реального часу та функція журналу подій, яка може записувати 200 даних циклічно;
— Функція чорної скриньки, яка може записувати 5 наборів подій передачі ATS та 60 детальних даних за 50 секунд до виникнення одного набору та 10 секунд після події;
— Також можна налаштувати функцію запланованого запуску/не запуску генераторної установки, одноразовий запуск, щомісячний або щотижневий запуск, а також запуск під навантаженням або розвантаженням;
— Можна керувати двома генераторними установками, реалізовувати циклічний запуск, головний запуск та збалансований за часом запуск.
— Широкий діапазон живлення постійного струму, максимальна вхідна напруга 80 В постійного струму для перехідних процесів;
— Широкий відстань між клемами входу змінного струму, максимальна вхідна напруга 625 В;
— Порт USB забезпечує зручність налагодження на місці та оновлення параметрів або програмного забезпечення;
— Ізольований порт зв'язку RS485 забезпечує функції дистанційного керування, дистанційного зв'язку, дистанційного вимірювання та дистанційного налагодження через ModBus-RTU; він може д
