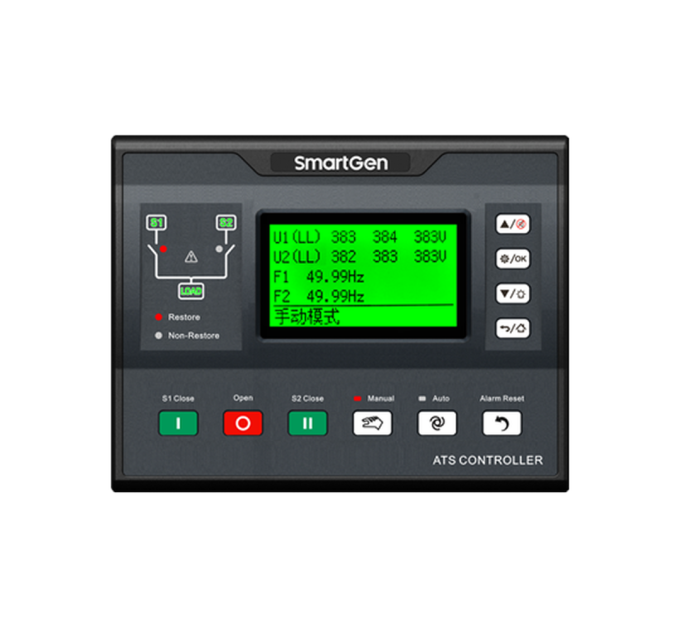

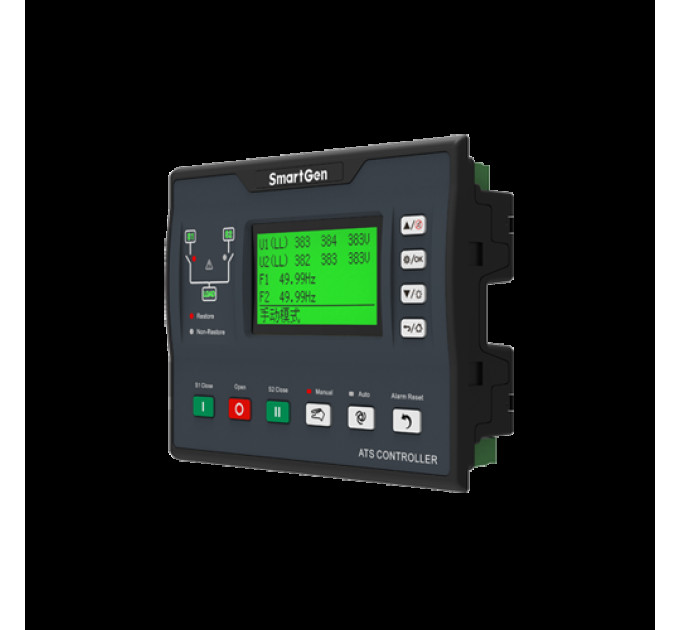

SmartGen HAT600RS Контролер автоматичного перемикання двох джерел живлення

Технічні параметри:

Дисплей LCD(13264)
Мова Китайська & Англійська & Інші
Програмовані Входи 4
Програмовані Виходи 6
Система змінного струму 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Інтерфейс монітора RS485/EHTERNET
Програмований інтерфейс RS485/USB/EHTERNET
RTC(Годинник реального часу) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Синхронізований перехід так
DC Живлення DC(8～35)V
Розміри корпусу (мм) 19815454
Виріз панелі (мм) 186141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер автоматичного перемикання на два джерела живлення серії HAT600R - це інтелектуальний модуль синхронного переходу з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрову, інтелектуальну та мережеву функціональність. Автоматичне вимірювання та управління зменшують ймовірність неправильної роботи. Це ідеальний вибір для переходу на два джерела живлення.

Контролер автоматичного перемикання на два джерела живлення серії HAT600P виготовлений на основі мікропроцесора, який точно визначає напругу 2-х фаз-3-х провідного джерела, робить точне та швидке визначення та виводить пасивний вимикач для виявлених аномальних напруг (перевищення/недосягнення напруги, втрата фази, перевищення/недосягнення частоти). Цей контролер застосовний для систем живлення від мережі-мережі, мережі-генератора, генератора-генератора та може бути використаний для перемикача класу PC, класу CB та класу CC після повного розгляду різноманітних застосувань системи Автоматичного Перемикання (ATS); Тим часом він реалізує синхронний паралельний перехід або перехід в одній фазі двох джерел живлення. Він має компактну конструкцію, передові схеми, просте проведення дротів та високу надійність, і його можна широко використовувати в електроенергетиці, телекомунікаціях, нафтовій та вугільній промисловості, металургії, залізничному транспорті, муніципальному управлінні, інтелектуальному будівництві, електроприладах, системах автоматичного управління та випробувань тощо.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

З функцією швидкого перемикання час автоматичного переходу складає всього 50 мс, що відповідає швидкому перемикачу ATS, який дозволяє досягнути часу переходу менше 100 мс;
Функція перемикання в одній фазі;
Функція синхронного паралельного переходу (тільки HAT600RS), відображення різниці напруги, різниці частоти та різниці фаз двостороннього живлення;
Екран LCD 132x64 пікселів з підсвічуванням, можливість виведення інформації на кількох мовах (спрощений китайський, англійський, інші), операція кнопкою;
Світлодіодна лампа може безпосередньо відображати поточний стан ввімкнення/вимкнення ATS, стан живлення та чи є живлення для навантаження;
Тип системи може бути встановлено на: Mains (1#) & Mains (2#), Mains (1#) & Generator (2#), Generator (1#) & Mains (2#), Generator (1#) & Generator (2#);
Можливе встановлення S1 master або S2 master; для майстра передбачено функції автоматичного відновлення та автоматичного переходу без відновлення;
Вимірювання та відображення напруги, частоти та статусу фазової послідовності для 2-х фаз 3-х провідного живлення;
Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму;
Незалежні функції попередження про перевищення струму або аварійного відключення для S1/S2;
Функція NEL трип встановлена;
Функція моніторингу напруги навантаження встановлена;
Відображення накопиченої активної потужності, накопиченої реактивної потужності та кількості вимкнень встановлено;
Можливість вимірювання кожної фази напруги S1/S2, рівня спотворення струму навантаження та відсотка гармонік від 3-го до 21-го порядку;
Відображення часу поточного живлення та часу неперервного живлення S1/S2 доступно;
Для енергозберігаючого перемикача користувачі можуть чекати і вимикач може бути вимкнений до активації сигналу PF (вимкнення готове);
Встановлені функції моніторингу перевищення/недосягнення напруги, перевищення/недосягнення частоти, втрати фази та моніторингу оберненої послідовності фази;
Встановлено автоматичне/ручне перемикання, щоб вимкнути або ввімкнути вручну в режимі ручного керування;
Всі параметри можуть бути налаштовані на місці; для перевірки, у разі помилкової роботи неспеціалістів, використовується пароль;
Встановлена функція налаштування власного початкового екрана;
Настройка може бути виконана вручну на місці для проведення операцій запуску/зупинки генератора;
Встановлені функції автоматичного відновлення та автоматичного відновлення виходу;
Вихід може бути встановлений як імпульсний або постійний;
Підходить для перемикачів класу PC два сегменти, класу PC три сегменти, класу CB та класу CC;
2-х провідна ізольована конструкція для N-проводу;
Відображення реального часу та функції журналу подій, які можуть записувати 200 даних циклічно;
Функція "чорної скриньки", яка може записувати 5 наборів подій переходу ATS та 60 детальних даних за 50 с перед виникненням одного набору та 10 с після події;
Можливість
