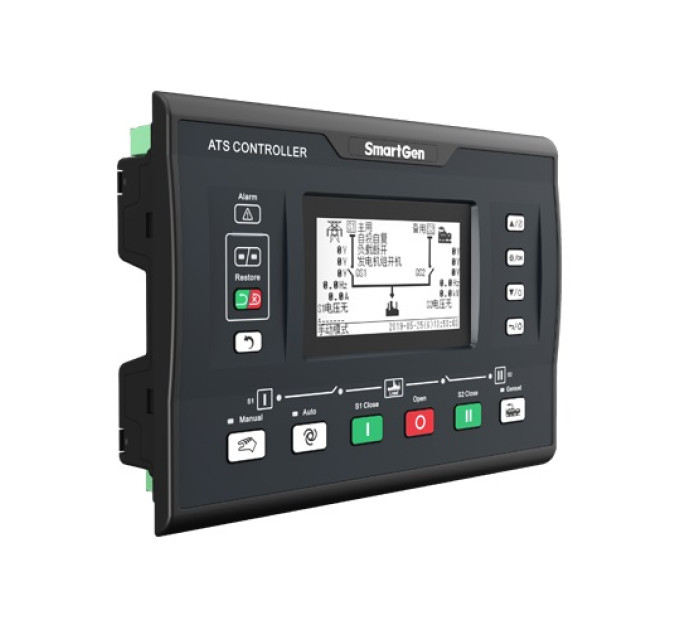

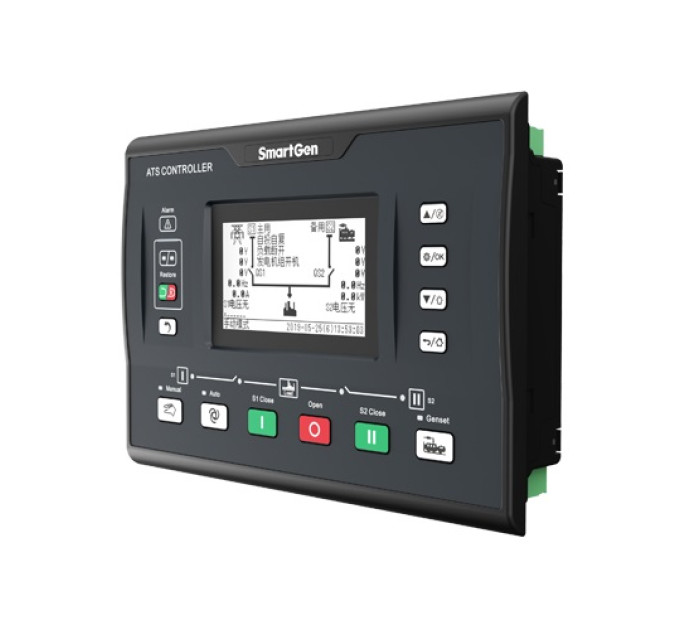

SmartGen HAT820S контролер подвійного живлення АТС

Технічні параметри:
Дисплей LCD(240*128)
Мова Китайська та Англійська та Інші
Програмовані входи 11
Програмовані виходи 12
Система зміни напруги 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Захист від напруги та частоти так
Інтерфейс монітора RS485
Програмований інтерфейс USB/RS485
Реальний час (RTC) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Синхронне перемикання так
Живлення від постійного струму DC(8～35)V
Розміри корпусу (мм) 260*180*54
Виріз в панелі (мм) 242*161
Температурний режим роботи (-25~+70)℃

Огляд продукту:
ATS-контролер серії HAT820 для двох джерел живлення є інтелектуальним модулем автоматичного перемикання з конфігуруємою функцією, автоматичним вимірюванням, дисплеєм LCD та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеві з'єднання. Процес вимірювання та управління може проводитися автоматично, що зменшує штучні помилки в експлуатації, щоб бути ідеальним вибором для продуктів автоматичного перемикання двох джерел живлення.

ATS-контролер серії HAT820 для двох джерел живлення складається з потужного мікропроцесора в ядрі, який може точно вимірювати напруги (2-х напрямків 3-фази) та робити точне рішення щодо неправильних напруг (перенапруга, піднапруга, перевищення частоти, зниження частоти, втрата фази, обернена послідовність фаз) та генерувати цифровий сигнал вимкнення. Він має компактну конструкцію, передові схеми, просту проводку та високу надійність, і може бути широко використаний в електричних автоматичних системах управління електроенергією, телекомунікаціями, нафтою, вугіллям, металургією, залізницями, муніципальним управлінням, інтелектуальною будівництвом тощо.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

Тип системи може бути встановлений як Електромережа-Генерація електроенергії, Генерація електроенергії-Електромережа, Електромережа-Електромережа, Генерація електроенергії-Генерація електроенергії;

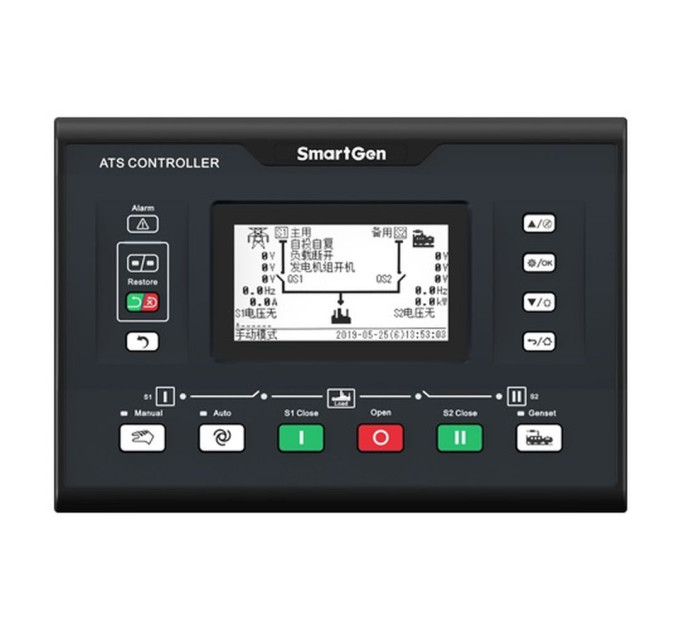

4,3-дюймовий LCD-дисплей одного кольору, 240x128 пікселів з білою підсвіткою, багатомовний інтерфейс (спрощений китайський, англійський та інший), мова за замовчуванням для інших - традиційний китайський, та сенсорне керування;
Збір та відображення 2-х напрямків 3-фазних напруг, частоти та послідовності фаз;
Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму;
Незалежні функції аварійного попередження та відключення через перевищення струму для S1 та S2;
Функція відключення для незначущого навантаження (NEL);
Відображення накопиченої активної потужності, накопиченої реактивної потужності, накопиченої кількості відключень, накопиченої кількості автоматичних перемикань та кількості відключень мережі для S1 та S2;
Відображення часу безперервного живлення, накопиченого часу живлення для S1 та S2, накопиченого часу автоматичного перемикання;
Для переключення з накопиченням енергії вона має функцію ввімкнення вимикача при активному сигналі PF для вимкнення;
Функції перенапруги, піднапруги, перевищення частоти, зниження частоти, перенапруги струму, втрати фази та оберненої послідовності фаз;
Встановлено перемикач автоматичного/ручного режиму, і вручну можна контролювати ввімкнення/вимкнення вимикача в ручному режимі;
Всі параметри можна налаштовувати на місці, застосовується перевірка за паролем, що дозволяє уникнути помилок непрофесіоналів;
Введення в експлуатацію може бути проведене вручну на місці для запуску/зупинки генератора;
Функція повторного ввімкнення вимикача;
Вихід може бути імпульсним або постійним;
Дизайн ізольованого 2-х дротового з'єднання N;
Відображення реального часу, функція журналу подій з записом циклічних 200 даних;
Запланований запуск/незапланований запуск функції для генератора; може бути налаштовано на один раз, щомісяця або щотижня, і може бути налаштовано на роботу з навантаженням чи без;
Може керувати двома генераторами, реалізуючи циклічний, основний та балансовий режим роботи;
Широкий діапазон постійного струму, який може витримувати максимальний перехідний вхідний струм 80 В постійного струму;
Електроживлення може бути фазовою напругою (L, N) або лінійною напругою (L, L) з діапазоном живлення: (90~576) В;
Великий проміжок між клемами введення змінного струму, який може витримувати вхідну напругу 625 В;
Можливість визначити наявність навантаження;
Встановлено 2 ізольовані порти зв'язку RS485, які мають функції віддаленого керування, віддаленого зв'язку, віддаленого вимірювання та віддаленого регулювання за допомогою протоколу зв'язку ModBus-RTU; також можливе віддалене керування запуском генератора, зупинкою, відкриттям і вимиканням вимикача;
Підходить для різних типів систем зміни напруги (3-фазні 4-провідні, 3-фазні 3-провідні, 1-фазні 2-провідні, 2-фазні 3-провідні);
Модульна конструкція, пластиковий корпус з вогнестійкого матеріалу ABS, роз'ємні клеми та вбудований метод установки, з компактною конструкцією та зручною установкою.
