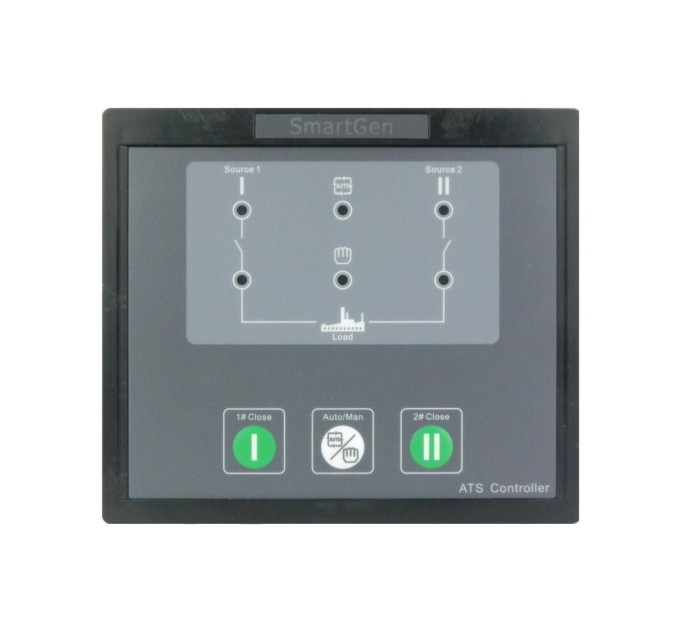

Потужний мікропроцесор, що міститься в контролері ATS HAT520, дозволяє проводити точне вимірювання напруги (двонапрямкова 3-фазна / однофазна) та здійснювати точні висновки щодо аномальної напруги (втрата електропостачання, перенапруга / піднапруга, перенапруга / піднапруга, втрата фази, неправильна послідовність фази) і керувати переключенням ATS після закінчення затримки. Цей контролер підходить для АТС без переривання. Коли абонентське електропостачання 1# стає аномальним, контролер надсилає сигнал на запуск генератора після закінчення "затримки аномалії 1#". Функція "три віддалені" (віддалене керування, віддалене вимірювання та віддалений зв'язок) може бути реалізована за допомогою порту зв'язку LINK.
Характеристики та особливості:
Контролер ATS HAT520 може моніторити двонапрямкову 3-фазну 4-провідну напругу, 2-фазну 3-провідну та однофазну 2-провідну напругу (2 способи мережі, або 1 спосіб мережі та 1 спосіб генератора) та керувати переключенням ATS. Його характеристики включають:
1. Вимірювання та відображення двонапрямкової 3-фазної напруги та частоти.
2. Функція захисту від перенапруги / піднапруги, втрати фази, неправильної послідовності фази, захисту від перенапруги / піднапруги. За замовчуванням функції захисту від неправильної послідовності фази та захисту від перенапруги / піднапруги вимкнено; проте користувачі можуть налаштувати функції захисту за потребою.
3. Параметри можуть бути налаштовані за допомогою програмного забезпечення ПК за допомогою модуля SG72 (USB to LINK) або іншого конвертуючого модуля.
4. Затримка нормальної напруги 1# або 2# може бути встановлена в інтервалі (0~60) секунд, а затримка запуску генератора може бути встановлена в інтервалі (0~3600) секунд.
5. Затримка аномальної напруги 1# або 2# може бути встановлена в інтервалі (0~60) секунд, а затримка зупинки генератора може бути встановлена в інтервалі (0~3600) секунд.
6. "Пріоритет 1# е
лектропостачання", "Авто / Ручне керування", "Немає пріоритету" та "Пріоритет 2# електропостачання" можуть бути встановлені через передню панель контролера.
7. Сигнал відкриття виходу може бути встановлений як на інтервалах, так і як постійний вихід.
8. Придатний для 2 ізольованих нейтральних ліній.
9. Автоматичний / ручний режим. У ручному режимі переключення ATS може бути виконано за допомогою кнопки на панелі.
10. Світлодіоди, розміщені на передній панелі, чітко показують статус роботи ATS.

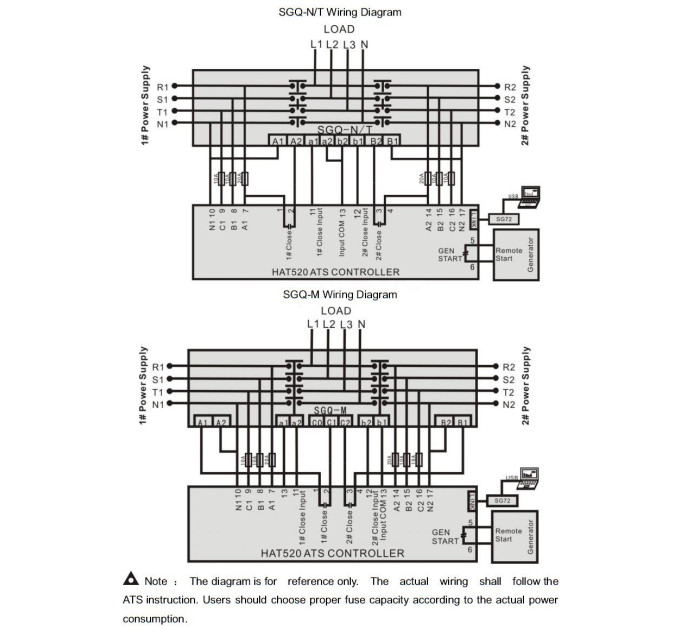

11. Ємність виходу контактора переключення живлення 1# та 2# (1#CLOSE, 2#CLOSE) становить 16A AC250V, контакт без напруги, може бути безпосередньо використана для керування перемикачем для переключення.
12. Ємність виходу контактора запуску генератора (GENS START) становить 7A AC250V / 7A DC28V, контакт без напруги N / C.
13. Придатний для різних систем змінного струму (3 фази 4 провідники, 2 фази 3 провідники та однофазний 2 провідники).
14. Контролер має високу здатність до антиелектромагнітних перешкод, може використовуватися в умовах складних електромагнітних перешкод.
15. Модульний дизайн, корпус з самозгасаючого пластику ABS, вставні клеми, вбудоване кріплення, компактна конструкція з простою установкою.
| Свойства |
| Full name (EN) |
|
SmartGen HAT520 ATS Controller |
