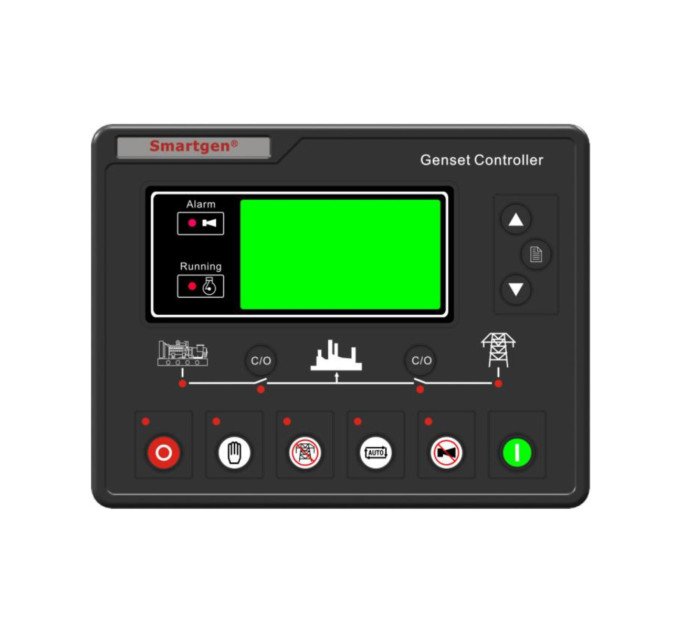

SmartGen HGM7120A Контролер генератора.

Контролери генераторів серії HGM7200/7100A використовуються для автоматизації та системи контролю за генератором одиниці для досягнення автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" функцій (віддалене керування, віддалений вимір, віддалене спілкування). Контролер використовує великий рідкокристалічний дисплей (LCD) та можливість вибору інтерфейсу китайською, англійською або іншими мовами з простою та надійною роботою.

Контролер HGM7200/7100A використовує 32-розрядну мікропроцесорну технологію з вимірюванням параметрів з високою точністю, налаштуванням фіксованих значень, налаштуванням часу та порогу тощо. Більшість параметрів можна встановити за допомогою передньої панелі, а всі параметри можна встановити за допомогою ПК (через порт USB) та їх можна налаштовувати та моніторити за допомогою портів RS485. Він може широко використовуватися в численних системах автоматичного керування генераторами завдяки компактній конструкції, простим з'єднанням та високій надійності.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ:
HGM7X10, модуль автоматичного запуску, керує генератором для автоматичного запуску або зупинки за допомогою віддаленого сигналу запуску.

HGM7X20, автоматичне виявлення основного збою, оновлене на основі HGM7X10, особливо для автоматичної системи, що складається з генератора та основного.

Основні характеристики:
1. Захищений 32-бітний процесор ARM, високоінтегрована апаратна частина, новий рівень надійності;
2. 132x64 LCD з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську або інші мови), який можна обирати на місці, що робить налаштування зручним для персоналу заводу;
3. Покращена стійкість до зношення і подряпин завдяки твердому ацетатному екрану LCD;
4. Силіконова панель та кнопки для кращої роботи в умовах високої температури;
5. Порт RS485 для віддаленого керування, віддаленого вимірювання, віддаленого спілкування за протоколом ModBus (контролер з портом RS485);
6. Оснащений функцією SMS (Short Message Service). У разі спрацювання аварії генератора контролер може автоматично надсилати короткі повідомлення через SMS на максимум 5 телефонних номерів. Крім того, статус генератора може бути контрольований та перевірений за допомогою SMS (контролер з портом GSM);
7. Оснащений портом CANBUS і може взаємодіяти з генератором J1939. Це дозволяє не лише моніторити часто використовувані дані (такі як температура води, налив масла, швидкість, споживання палива тощо) ЕБУ машини, але й керувати запуском, вимкненням, підвищенням швидкості та спадом швидкості через порт CANBUS (контролер з портом CAN Bus);
8. Підходить для 3-фазних 4-провідних, 3-фазних 3-провідних, однофазних 2-провідних та 2-фазних 3-провідних систем з напругою 120/240 В і частотою 50/60 Гц;
9. Збирає та показує 3-фазну напругу, струм, параметри потужності та частоту генератора або мережі.
10. Для Мережі контролер має функції виявлення перенапруги та недонапруги, пере- та підчасової частоти, втрати фази та виявлення неправильності послідовності фаз; Для генератора контролер має функції виявлення перенапруги та недонапруги, пере- та підчасової частоти, втрати фази, виявлення неправильності послідовності фаз, перевищення та зворотної потужності, перевищення струму.
11. 3 фіксовані аналогові датчики (температура, налив масла та рівень рідини);
12. 2 налаштовувані датчики можуть бути встановлені як датчики температури або рівня палива;
13. Точне вимірювання та відображення параметрів про двигун,
14. Захист: автоматичний запуск/зупинка генератора, керування ATS (автоматичний перемикач) з ідеальною функцією показу та захисту від несправностей;
15. Всі вихідні порти виходу реле;
16. Налаштування параметрів: параметри можуть бути змінені та збережені в внутрішній EEPROM-пам'яті і не можуть бути втрачені навіть у разі відключення живлення; більшість з них може бути налаштована за допомогою передньої панелі контролера, а всі вони можуть бути змінені за допомогою ПК через USB або RS485 порти.
17. Більш кілька типів кривих температури, наливу масла, рівня палива можуть бути використані безпосередньо, а користувачі можуть визначити криві датчиків самостійно;
18. Настінний блок-розірв, вимикання високовольтних виробництв;
19. Широкий діапазон живлення DC (8 ~ 35) В, підходить для різних стартових батарей;
20. Журнал подій та реальний годинник.
21. Плановий запуск та зупинка генератора (може бути встановлено як запуск генератора раз на день/тиждень/місяць з навантаженням або без нього; також може бути встановлено як тиждень користувача, де користувачі можуть встановити окремий час запуску від понеділка до неділі);
22. Конфігурація селективності. Користувачі можуть вибирати різні конфігурації за допомогою вхідного порту.
23. Може використовуватися на насосних установках та як індикаторний прилад (індикація та сповіщення можна включити тільки, реле підпорядковано);
24. З функцією обслуговування. Дії (попередження або вимкнення) можуть бути встановлені при вичерпанні часу обслуговування;
25. Всі параметри
