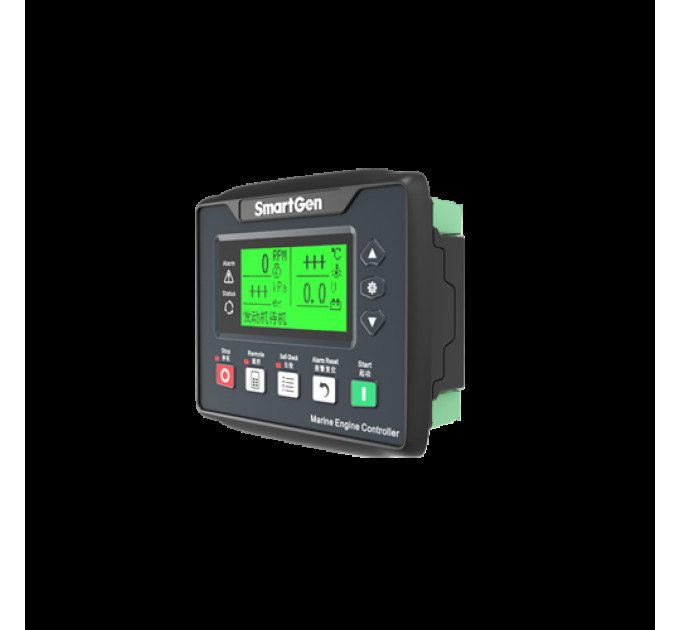

SmartGen HMC4000MPU Модуль керування морської генераторної установки

Технічні характеристики:
Дисплей LCD(132*64)
Панель управління Силіконова гума
Мова Китайська та англійська
Цифрові входи 3+2(Цифрові/аналогові мультиплексовані)
Аналогові входи 2+2(Цифрові/аналогові мультиплексовані)
Виходи реле 6
Збір та відображення потужності Налаштовується
Розширення контролера HMC4000RM ●
Інтерфейс COM RS485
CANBUS(J1939) ●
Живлення DC DC(8～35)V
Розміри корпусу(mm) 135*110*44
Виріз панелі(mm) 116*90
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер дизель-генератора морського типу HMC4000N інтегрує цифрові технології, інтелектуалізацію та мережеві технології, які використовуються для автоматизації дизель-генератора та системи контролю за моніторингом одиниць для досягнення функцій віддаленого запуску/зупинки, вимірювання даних, захисту від сигналів тривоги та інших. Він обладнаний LCD-дисплеєм, варіантами мовного інтерфейсу (китайська та англійська), і він надійний та простий у використанні.

Контролер дизель-генератора морського типу HMC4000N використовує мікропроцесорну технологію з точним вимірюванням параметрів, налаштуванням фіксованих значень, встановленням часу та налаштуванням значень тощо. Всі параметри можна налаштувати з передньої панелі або через інтерфейс USB через ПК. Він може широко використовуватися в усіх типах автоматизованих систем контролю дизель-генераторів морського типу завдяки компактній конструкції, вдосконаленим схемам, простим з'єднанням та високій надійності.

ПОРІВНЯННЯ МОДЕЛЕЙ:

МОДЕЛЬ ФУНКЦІЯ
ВХІД ВИХІД ДАТЧИК ГЕН RS485 ГОЛОВА CANBUS ПРИМІТКА
HMC4000MPU 3 6 4 ● ● ●

HMC4000CAN 3 6 4 ● ●
●
HMC4000RM 0 0 0 - ●
●
Примітка: Швидкість HMC4000MPU збирається датчиком голови.
Швидкість HMC4000CAN збирається за допомогою J1939 CANBUS.

HMC4000RM - це модуль дистанційного моніторингу та керування, який може віддалено керувати HMC4000MPU або HMC4000CAN.

Основні характеристики наступні:

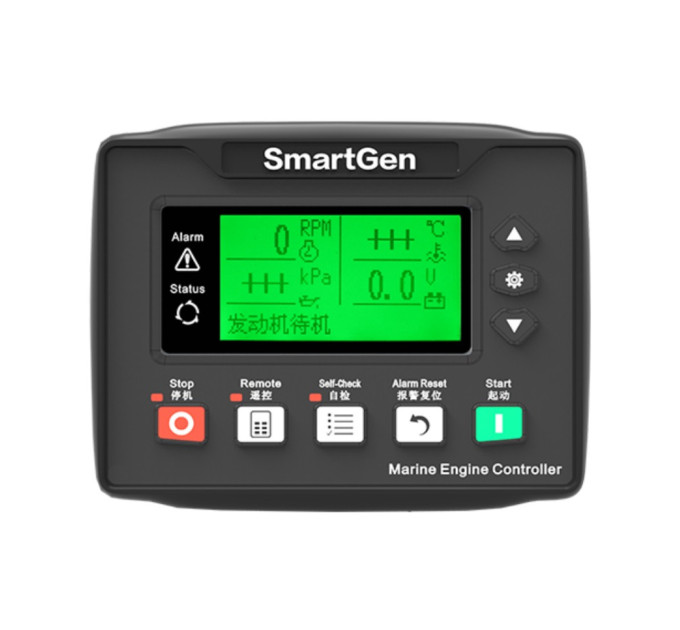

1. Екран 132x64 з підсвіткою, інтерфейс з вибором мови (китайська та англійська), кнопкове керування.
2. Використовується тверде аркрилове покриття для захисту екрану з великими функціями стійкості до зношування та подряпин.
3. Силіконова панель та кнопки можуть використовуватися в екстремальних температурних умовах.
4. Оснащений портом CANBUS і може спілкуватися з генератором по протоколу J1939.
5. Інтерфейс зв'язку RS485 може бути підключений до модулів дистанційного керування. У режимі дистанційного керування легко і зручно віддалено керувати запуском / зупинкою двигуна (локальні кнопки запуску / зупинки вимкнені).
6. З режимом перевантаження: в цьому режимі двигун може бути зупинений лише перевищенням швидкості та аварійним вимкненням.
7. Підходить для систем 3-фазного 4-провідного, 3-фазного 3-провідного, однофазного 2-провідного та 2-фазного 3-провідного з напругою 120 В / 240 В та частотою 50 Гц / 60 Гц;
8. Збирає та показує 3-фазну напругу, 3-фазний струм, параметри потужності та частоту генератора.
9. Фактор потужності (PF) для кожної фази та середній.
10. Точне вимірювання та відображення параметрів двигуна.
11. Захист: моніторинг і контроль робочого статусу дизель-генератора в реальному часі, і будь-які несправності призведуть до вчасного вимкнення і фіксації тривог.
12. Налаштування параметрів: параметри можуть бути змінені та збережені во внутрішній пам'яті FLASH і не будуть втрачені навіть у випадку відключення живлення; більшість з них можуть бути налаштовані за допомогою передньої панелі контролера і також можуть бути змінені за допомогою ПК через USB-порт.
13. Із мультиплексним вхідним портом 4 та 5. Вхідний порт 4 може бути налаштований як дискретний вхід або вхід датчика (за замовчуванням як датчик температури оливи); вхідний порт 5 може бути встановлений як дискретний вхід або програмований датчик. Його можна гнучко використовувати в різних випадках.
14. Із двома програмованими датчиками можна налаштувати як температурний, тисковий або рівневий датчик.
15. Доступні різні умови роз'єднання кранку (датчик швидкості, нафтовий тиск та частота генератора).
16. Широкий діапазон живлення DC (8 ~ 35) В, підходить для різних середовищ з напругою пускового акумулятора.
17. Усі параметри використовують цифрове налаштування, замість звичайної аналогової модуляції звичайного потенціометра, що забезпечує більшу надійність та стабільність.
18. Журнал подій та може бути запам'ятано максимум 99 журналів подій.
19. Водонепроникний рівень захисту IP65 завдяки гумовому ущільненню між корпусом контролера та фронтальною панеллю.
20. Металеві кріпильні затискачі забезпечують ідеальну роботу в умовах високої температури.

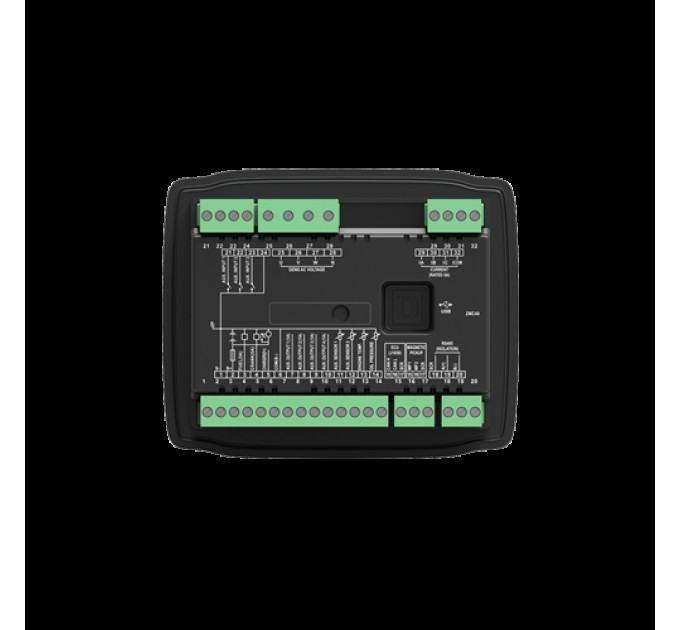

21. Модульний дизайн, пластиковий корпус протипожежного захисту ABS, з'єднувальні клеми з можливістю видалення та вбудований спосіб встановлення; компактна конструкція з легкою монтажем.
