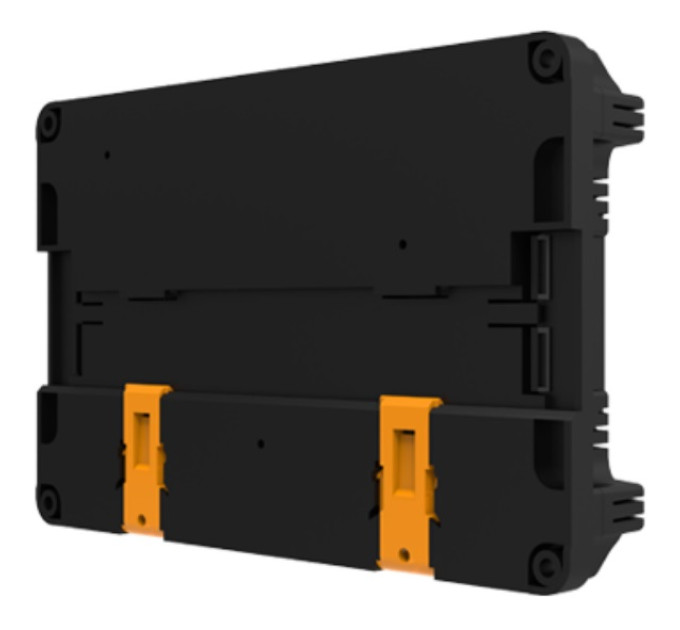

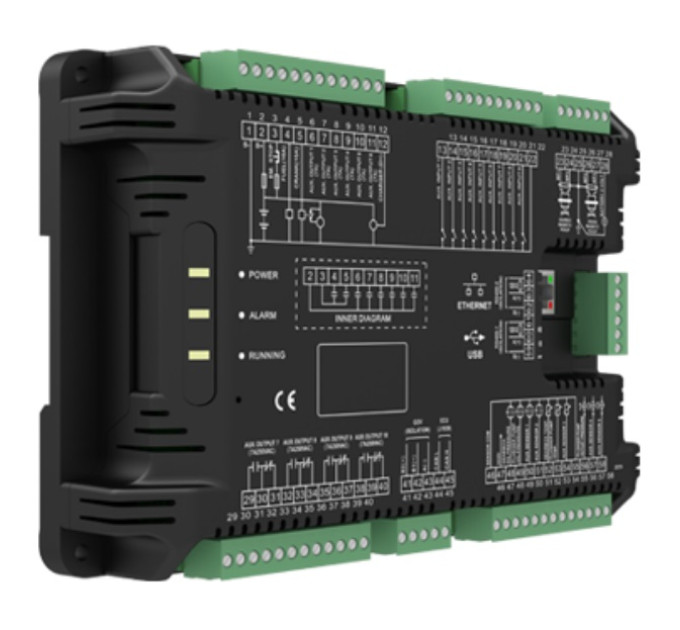

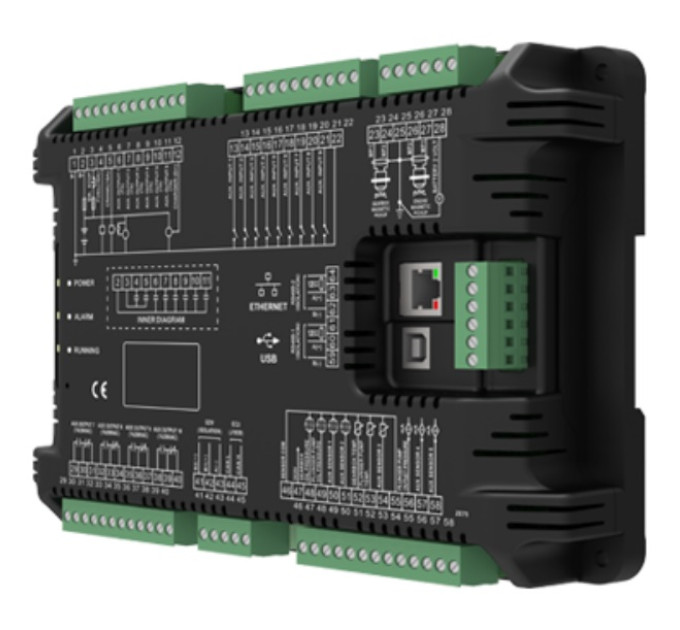

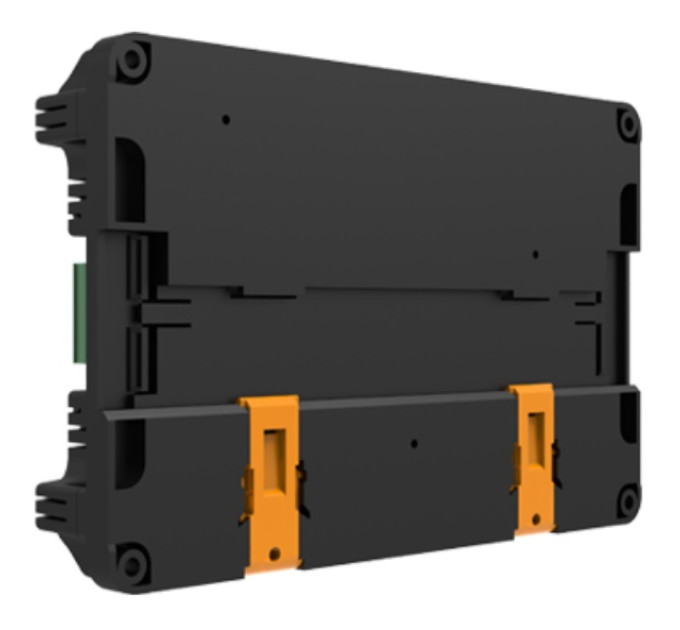

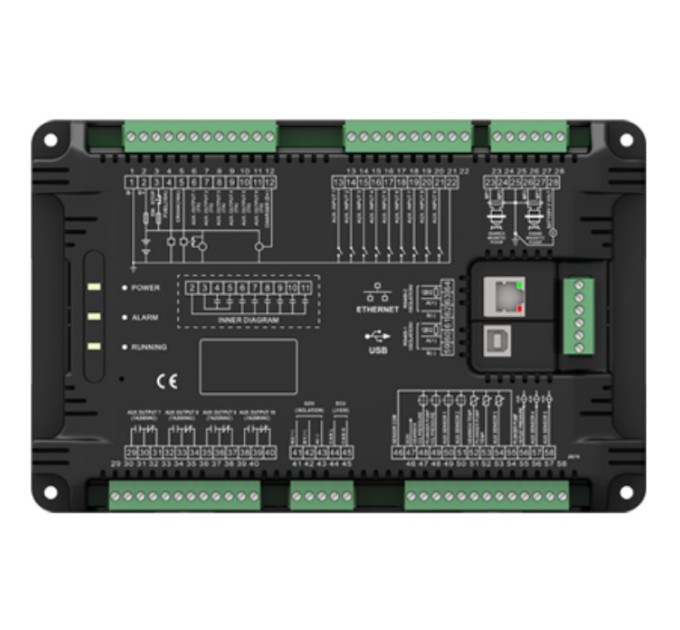

SmartGen HEM750 Контролер автомобіля для гідророзриву пласта

Технічні характеристики:
Цифрові входи 9
Аналогові входи 10
Цифрові виходи 10
Інтерфейс монітора Ethernet/RS485
Програмований інтерфейс USB
Час реального календаря та журнал подій так
CANBUS так
Живлення від постійного струму DC(10-35)V
Розміри корпусу (мм) 248*158*49
Виріз панелі (мм) Кріплення на напрямному рейці або шурупове кріплення 35 мм
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер гідророзривного автомобіля HEM750 використовується для управління одним гідророзривним автомобілем і може здійснювати функції ручного запуску та зупинки, управління дроселем, управління позицією передач, вимірювання даних, захисту від аварій та "четвертих віддалених" функцій (віддалене управління, віддалене вимірювання, віддалене спілкування та віддалене налаштування). Він застосовує режим розділення "Головний контроль + Дисплей" і передає дані через RS485.

Дисплейний модуль контролера використовує 8-дюймовий сенсорний екран з роздільною здатністю 800*600 пікселів і китайським та англійським відображенням, що дозволяє здійснювати управління, моніторинг даних та налаштування параметрів головного модуля з простою експлуатацією та високою надійністю.

Головний модуль контролера точно контролює різноманітний робочий стан двигуна, коробки передач та поршневого насосу, що дозволяє здійснювати точне управління та захист від аварій для поршневого насосу. Він має інтерфейс SAE J1939 і може взаємодіяти з різними БЖД (БЛОК УПРАВЛІННЯ ДВИГУНОМ), які мають інтерфейс J1939. Порівняно з системою управління гідророзривного автомобіля за допомогою ПЛК, він має компактну конструкцію, просте підключення та вищу надійність.

ХАРАКТЕРИСТИКИ ТА ВЛАСТИВОСТІ
Контролер HEM750 використовується для моніторингу та управління даними одного гідророзривного автомобіля. Він складається з двох модулів: HMU8-750 (Дисплейний модуль) та HEM750 (Головний модуль управління), і два модулі з'єднані за допомогою зв'язку RS485.

Дисплейний модуль використовує 8-дюймовий ЖК-екран з роздільною здатністю 800*600 пікселів, дисплей HMI і сенсорний екран. Вибір операцій Китайською та Англійською мовами доступний для вибору на місці та зручний для персоналу комісії;
Дисплейний модуль може записувати і відображати останні 2000 точок даних тиску та витрати після роботи поршневого насосу, інтервал запису становить 5 секунд;
Швидкість інтерфейсу домашньої сторінки дисплейного модуля, датчика та стовпчика може відображати встановлене значення тривоги та максимальний діапазон головного модуля;
З функціями керування екстреним зупиненням двигуна, запуску, вимкнення, збільшення/зменшення дроселя та слабкого збільшення/зменшення;
З функціями перемикання вищої/нижчої передачі коробки передач, одноклавішним режимом холостого ходу та гальмування.
Збір та відображення різних параметрів двигуна:
Швидкість Одиниця виміру: об/хв
Температура Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на квадратний дюйм
Напруга батареї 1 Одиниця виміру: В
Напруга батареї 2 Одиниця виміру: В
Напруга зарядного пристрою D+ Одиниця виміру: В
Час поточного завантаження: До 65 535 годин
Загальний час завантаження: До 65 535 годин
Загальна кількість завантажень: До 65 535 разів
Збір та відображення різних параметрів коробки передач:
Швидкість Одиниця виміру: об/хв
Температура масла Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на квадратний дюйм
Поточне положення передачі
Поточне запитане положення передачі
Статус блокування
Збір та відображення різних параметрів поршневого насосу:
Тиск на виході Одиниця виміру: МПа/бар/фунт на квадратний дюйм
Витрати на виході Одиниця виміру: м³/хв
Поточні витрати на завантаження: Одиниця виміру: м³
Температура масла Одиниця виміру: °C/°F
Тиск масла Одиниця виміру: МПа/бар/фунт на квадратний дюйм
Можна використовувати різноманітні криві температури, тиску, рівня та вібрацій датчика, і доступна власна крива сенсора;
Можна вибрати умови від'єднання від шатра (швидкість та тиск масла);
З вдосконаленими функціями захисту від несправностей та відображенням деталей несправностей;
Функція відображення RTC та журналу подій, яка може циклічно записувати 200 даних;
З функцією відображення користувацького опису, яка може відображати символьний рядок користувацького опису, встановлений головним модулем;
Дозволяє користувачам змінювати та встановлювати параметри дисплейного модуля, які не будуть втрачатися в разі відключення живлення. Всі параметри змінюються за допомогою сенсорного екрана;
Дозволяє користувачам змінювати та встан
