SmartGen HAT833 контролер автоматичного перемикання з трьох джерел живлення

ТЕХНІЧНІ ПАРАМЕТРИ:
Дисплей LCD(240*128)
Мова Китайська і Англійська та інші
Програмований Вхід 8
Програмований Вихід 12
Система Змінного Струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота Генератора 50/60Гц
Відображення Струму та Потужності так
Попередження про Перевищення Струму так
Захист від Перенапруги та Піднапруги так
Інтерфейс Моніторингу USB/RS485-1/RS485-2
Програмований Інтерфейс USB/RS485-1/RS485-2
РВЧ(Реальний Часовий Годинник) так
Запланований Запуск Генератора так
Циркуляційний Запуск Генератора так
Пріоритет Перемикання так
Живлення Від постійного струму (8～35)В
Розміри Корпусу (мм) 260*180*54
Виріз в Панелі (мм) 242*161
Робоча Температура (-25~+70)℃

Огляд Продукту:
ATS-контролер HAT833 Три Джерела Живлення є інтелектуальним трижильним модулем з налаштованою функціональністю, автоматичним вимірюванням, LCD-дисплеєм і цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект і мережеві можливості. Автоматичне вимірювання та управління може зменшити помилки в експлуатації, що робить його ідеальним варіантом для ATS.

Мікропроцесор в складі блоку дозволяє точно виміряти напругу (3-х фазна, 3-х провідна) та приймати вірне рішення. Відповідний вихід з вільною вихідною напругою буде активним при перенапрузці/піднапрузці, перевищенні/підвищенні частоти, втраті фази, неправильній послідовності фаз та інших аномальних умовах. Він має компактну конструкцію, високорівневі схеми, просте підключення та високу надійність, і може бути широко використаний в електричних автоматичних системах керування електроенергією, телекомунікаціями, нафтою, вугіллям, металургією, залізницями, муніципальним управлінням, інтелектуальним будівництвом тощо.

ВИКОНАННЯ ТА ХАРАКТЕРИСТИКИ

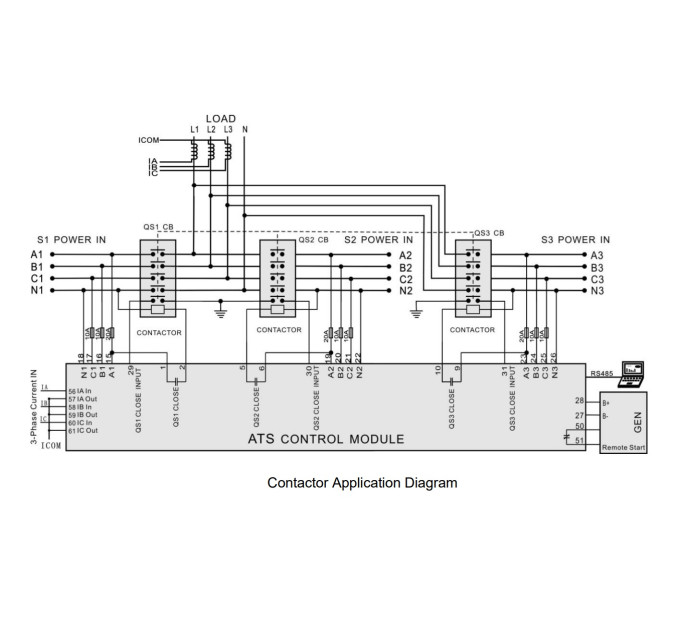

1. Тип системи може бути налаштований як: Мережа-Мережа-Генератор, Мережа-Мережа-Мережа, Мережа-Генератор-Мережа та інші;

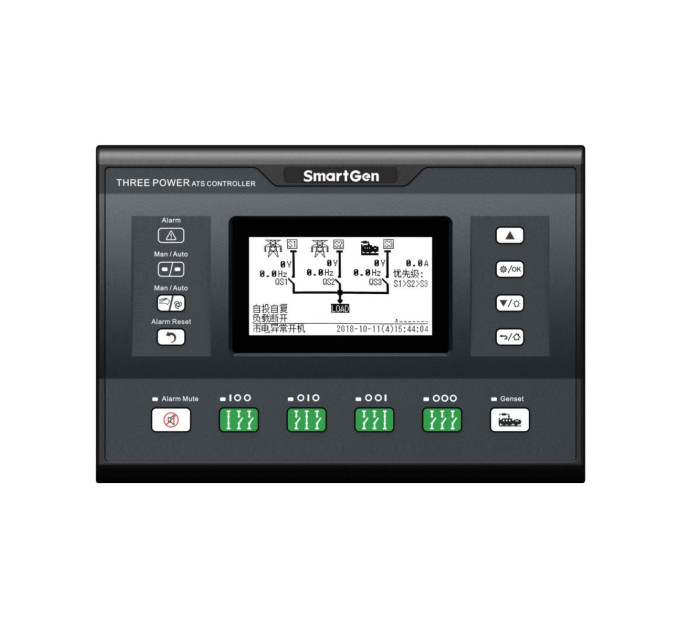

2. 4,3-дюймовий екран з фіксованими кольорами 240x128 з білим підсвічуванням, багатомовний інтерфейс (включаючи англійську, спрощений китайський або інші мови), кнопкове управління;
3. Збір та відображення напруги, частоти та послідовності фаз 3-х фаз;
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму;
5. Попередження/аварійне відключення для кожної з ліній S1/S2/S3 в разі перевищення струму;
6. Функція відключення неважливого навантаження (NEL);
7. Відображення сумарної енергії кВт для кожної лінії S1/S2/S3, загальної енергії квАр та сумарної кількості відкриттів;
8. Відображення тривалості безперервного живлення та загального часу живлення для кожної лінії S1/S2/S3;
9. Для АВР із збереженням енергії його реле закриття активується після активації PF-входу;
10. Захист від перенапруги/піднапруги, перевищення/підвищення частоти, перевищення струму, втрати фази, неправильної послідовності фаз;
11. Автоматичний/ручний режим. У ручному режимі можна примусово вимкнути або ввімкнути перемикач;
12. Всі параметри можна налаштувати на місці. Парольна аутентифікація гарантує використання авторизованим персоналом;
13. Генератор можна протестувати вручну на місці для здійснення операції запуску/зупинки;
14. Автоматичне відновлення;
15. Вихідний сигнал відключення може бути встановлено як імпульсний або постійний;
16. Застосовується для 3 ізольованих нейтральних ліній;
17. Реальний годинник (RTC); функція журналу подій (журнал подій може записувати 200 записів циклічно);
18. Запланована трасова подорож та запланована не запуск (можна налаштувати як запуск генератора один раз на день/тиждень/місяць з навантаженням або без);
19. Може керувати двома генераторами у режимі циклічного запуску, головного запуску та збалансованого запуску;
20. Широкий діапазон постійного струму дозволяє контролеру витримувати миттєвий вхід постійного струму 80 В;
21. Великий простір між клемами для входу змінного струму, що дозволяє контролеру витримувати максимальний вхідний змінний струм 625 В;
22. З подвійним ізольованим інтерфейсом RS485. З функцією "віддаленого керування, віддаленого вимірювання, віддаленого зв'язку, віддаленого регулювання" за протоколом зв'язку ModBus-RTU. Може віддалено запускати/зупиняти генератор та віддалено керувати відкриванням або закриванням перемикача;
23. Підходить для різних систем змінного струму (3-фазна 4-провідна, 3-фазна 3-провідна, однофазна 2-провідна та 2-фазна 3-провідна);
24. Модульний дизайн, корпус з самозгасаючого пластику ABS, висувні клеми, вбудований монтаж, компактна конструкція з легкою установкою.
