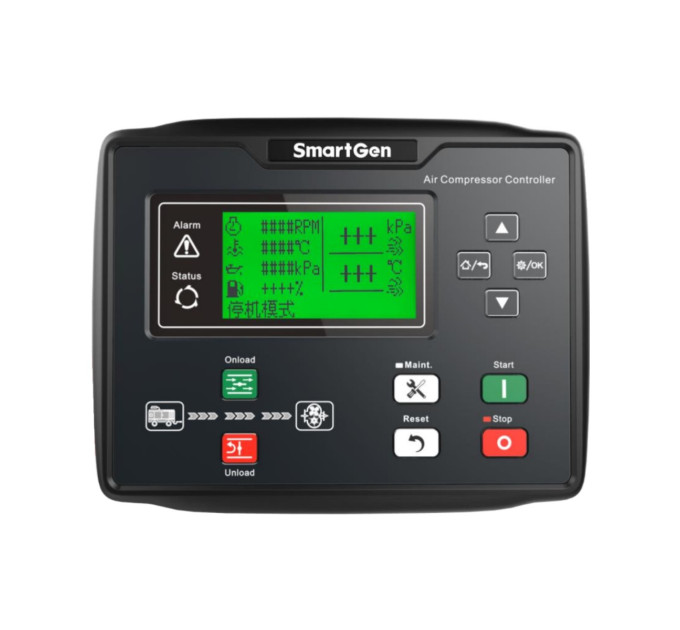

SmartGen ACC7100 Контролер дизельного повітряного компресора

Контролер дизельного повітряного компресора ACC7100 використовується для компресорів, що працюють на дизельному паливі, для забезпечення функцій запуску/зупинки компресора, вимірювання даних, обслуговування, захисту від аварій та функції "трьох віддалених керувань". Він має функцію регулятора швидкості та порт CANBUS (SAE J1939), який може керувати різними блоками керування (ECU) або не-ECU дизельними повітряними компресорами. Також він використовує нагрівний рідинно-кристалічний дисплей та електронні компоненти, стійкі до високих та низьких температур, що підходять для екстремальних умов температур (-40℃~+70℃), щоб контролер міг надійно працювати за умов екстремальних температур.

Контролер дизельного повітряного компресора ACC7100 використовує технологію 32-бітних мікропроцесорів ARM, яка дозволяє реалізувати функції точного вимірювання багатьох параметрів, налаштування заданих значень, встановлення часу та порогових значень тощо. Більшість параметрів можна налаштовувати з панелі керування. Всі параметри можна налаштовувати та контролювати на ПК за допомогою порту RS485 або USB. Він може широко використовуватися для систем керування дизельними повітряними компресорами за компактної конструкції, простої проводки та високої надійності.

ВИКОНАННЯ І ХАРАКТЕРИСТИКИ

Дисплей LCD 132x64 з підсвіткою; Нагрівний під низькою температурою; Опціонально китайська, англійська та інші мови; Простий інтерфейс управління; Температурний діапазон експлуатації (-40℃~+70℃), застосовний для важких умов; Порт RS485 для зв'язку реалізує функцію "трьох віддалених керувань" за протоколом MODBUS; Порт CANBUS може моніторити загальні дані ЕСУ (швидкість, температура охолоджуючої рідини, навантаження, споживання палива тощо); Функція регенерації DPF, яка відповідає стандарту викидів Euro V.

8 каналів аналогових датчиків, 2 канали фіксованого опору, 2 канали фіксованого струму та 4 канали гнучкого опору/струму/напруги, які можуть точно вимірювати дані температури охолоджуючої рідини, тиску мастила, рівня палива, тиску випуску повітря компресора та температури випуску тощо. Можна використовувати різноманітні криві датчиків температури, тиску та рівня, а також доступна власна крива датчика. Можна точно збирати всі види параметрів повітряного компресора, що забезпечує високий температурний захист, низький тиск мастила, захист від перевищеної швидкості, високого тиску випуску та високої температури випуску тощо з повними функціями захисту. Функція регулятора швидкості може автоматично регулювати швидкість, щоб зробити її стабільною відповідно до тиску випуску повітря компресора. Всі виходи є реле. Функція налаштування параметрів дозволяє користувачам змінювати та встановлювати параметри, які одночасно зберігаються внутрішньою пам'яттю EEPROM та не втрачаються під час вимкнення живлення. Умови відключення відбивача (швидкість, тиск мастила) є опційними. Діапазон живлення DC (8-35V), який може відповідати різним напругам акумулятора. Функції ведення журналу подій, відображення реального часу, які можуть записувати циклічно 200 даних (включаючи швидкість двигуна, температуру охолоджуючої рідини, тиск мастила, рівень палива, напругу акумулятора, тиск випуску компресора, температуру випуску, інформацію про стан завантаження); Функція запису "чорної скриньки", яка може циклічно записувати 5 подій, 50 даних між попередніми 50 с та наступними 10 с для кожної події (включаючи швидкість двигуна, температуру охолоджуючої рідини, тиск мастила, рівень палива, напругу акумулятора, тиск випуску компресора, температуру випуску, інформацію про стан завантаження); Функції управління обігрівачем, охолоджувачем та паливною насосом; Функція обслуговування; тип обслуговування може бути встановлений як за реальним часом, часом роботи або реальним часом + часом роботи; можливе встановлення дії у зв'язку з часом обслуговування (показ (лише для програмного забезпечення ПК), попередження або вимкнення сигналу тривоги); Всі параметри застосовують цифрове налаштування, відміняючи аналоговий метод регулювання звичайного потенціометра, і покращуючи надійність та стабільність всього пристрою. Для корпусу передбачено герметичну прокладку з класом захисту IP65. Для закріплення контролера використовуються металеві скоби, які особливо ефективні в умовах високої температури. Модульний дизайн, пластиковий корпус з антипожежним покриттям ABS, вилочкові клеми, вбудовані кріплення, компактна конструкція та легка установка.
