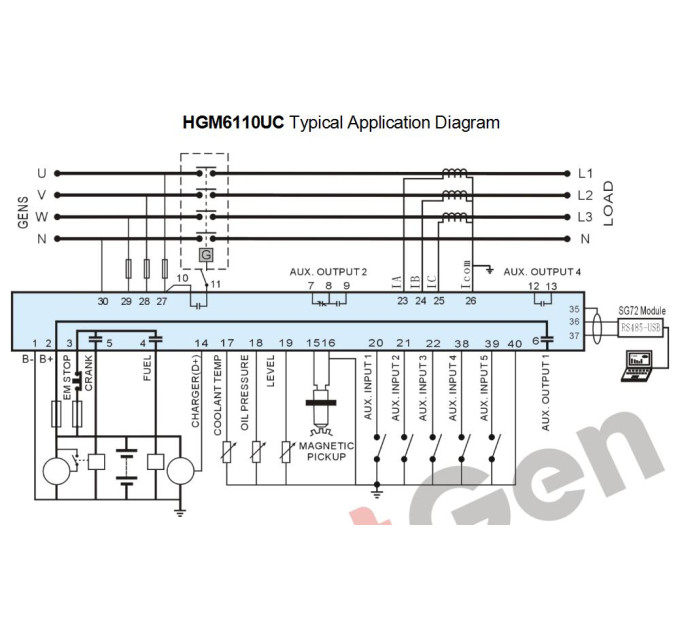

Контролер генератора SmartGen HGM6110U з LCD-дисплеєм та силіконовою панеллю.

Контролер серії HGM6100U, який поєднує в собі цифрові, інтелектуальні та мережеві техніки, призначений для автоматичного керування та моніторингу системи дизель-генератора. Він може виконувати функції автоматичного запуску/зупинки, вимірювання даних, захисту від аварій та "трьох віддалених" (віддаленого керування, віддаленого вимірювання та віддаленого зв'язку). Контролер використовує LCD-дисплей, опційний інтерфейс відображення, включаючи китайську, англійську, іспанську та російську, з простим і надійним управлінням.

Автоматичний контролер серії HGM6100U використовує мікропроцесорну техніку, яка дозволяє досягти точного вимірювання, налаштування значень, встановлення часу та порогових значень і т.д. Всі параметри можуть бути налаштовані з передньої панелі або використовуючи програмований інтерфейс (або інтерфейс RS485) для налаштування через ПК. Він може бути широко використаний у всіх типах систем автоматичного керування за рахунок компактної конструкції, простих з'єднань та високої надійності.

Характеристики та функціональні можливості:

Контролер HGM6100U має чотири варіанти:

HGM6110U/6110UC: Автоматичний модуль запуску, який керує запуском/зупинкою генератора за допомогою сигналу дистанційного запуску;

HGM6120U/6120UC: На основі HGM6110U/6110UC, він додає моніторинг мережевого змінного струму та автоматичне перемикання мережі/генератора (AMF), особливо підходить для автоматичної системи, що складається з мережі та генератора.

Примітка 1: HGM6110UC/6120UC має порт RS485, HGM6110U/6120U - без.

Примітка 2: HGM6110UC/6120UC використовується як приклад у цьому посібнику.

1. ЖК-дисплей 132*64 з підсвічуванням, опційний мовний інтерфейс (китайська, англійська, іспанська та російська), кнопкове керування;
2. Акриловий екран, покращена стійкість до зношування та подряпин;
3. Силіконова панель та клавіші добре адаптовані до високих та низьких температур;
4. З портом зв'язку RS485 може реалізувати функції "трьох віддалених" за допомогою протоколу MODBUS;
5. Підходить для 3P4W, 3P3W, 1P2W та 2P3W (120V/240V), 50Гц/60Гц систем живлення змінного струму;
6. Може вимірювати та відображати напругу, струм, частоту та потужність 3-фазного генератора/мережі;
7. У мережі є функції перенапруги/піднапруги та відсутності фази; У генератора є функції перенапруги/піднапруги, перенавантаження/піднавантаження та перенапруги струму;
8. Точне вимірювання та відображення параметрів двигуна,
9. Керування та захист: Автоматичний запуск/зупинка генератора, перемикання навантаження (керування АВР) та ідеальне відображення несправностей та захист;
10. З функцією "Запуск до зупинки", контроль холостого ходу, попереднє нагрівання, зниження/підвищення швидкості, всі вони мають релеовий вихід;
11. Налаштування параметрів: Дозволяє користувачу модифікувати налаштування та зберігати їх у внутрішній флеш-пам'яті. Параметри не можуть бути втрачені навіть при вимкненні живлення. Всі параметри можна встановити не лише з передньої панелі, а й використовуючи програмований інтерфейс (або інтерфейс RS485) для налаштування через ПК.;
12. Багато датчиків температури, тиску та рівня палива можуть бути використані безпосередньо, параметри можуть бути визначені користувачем;
13. Можливі різні умови відключення кранку (датчик швидкості, масляний тиск, генератор);
14. Діапазон живлення: (8~35)VDC, пристосований до різних напруг стартового акумулятора;
15. Усі параметри використовують цифрову модуляцію, замість аналогової модуляції за допомогою звичайного потенціометра, що забезпечує покращену надійність та стабільність;
16. Додано гумову прокладку між корпусом та екраном контролера, ступінь захисту від води може досягати IP55;
17. Контролер закріплюється за допомогою металевих кріпильних скоб;
18. Модульний дизайн, пластиковий корпус, що витримує вогонь, вбудований монтаж, компактна конструкція та легка установка.
