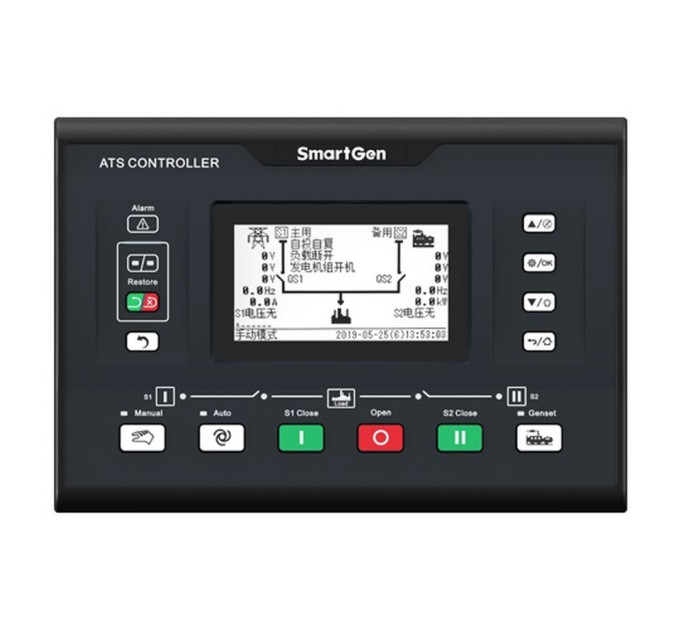

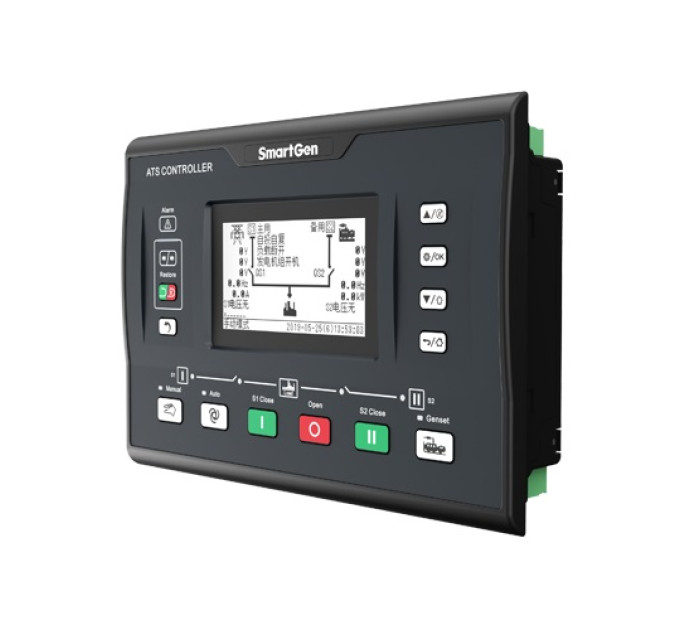

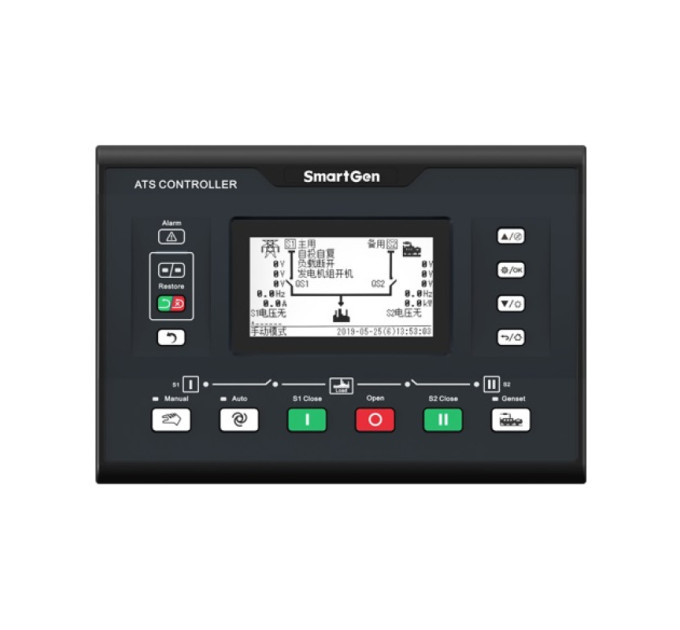

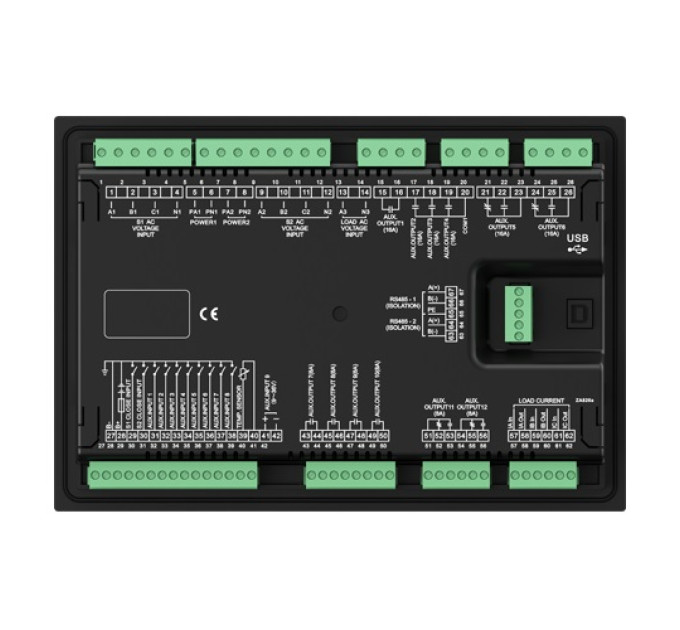

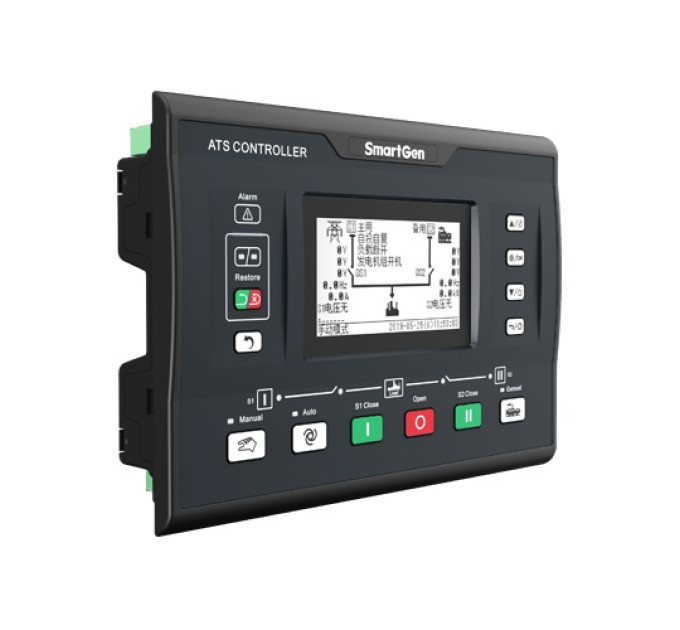

SmartGen HAT820 – контролер подвійного живлення АТС

Технічні характеристики:
Дисплей LCD(240*128)
Мова Китайська та англійська та інші
Програмовані Входи 11
Програмовані Виходи 12
Система зміни напруги 1P2W/2P3W/3P3W/3P4W
Частота генератора 50/60Гц
Захист від напруги та частоти так
Інтерфейс моніторингу RS485
Програмований Інтерфейс USB/RS485
RTC(Годинник реального часу) так
Запланований запуск ГЕНСЕТ так
Циркулювання запуску ГЕНСЕТ так
Живлення від СК DC(8～35)V
Габаритні розміри корпусу (мм) 260*180*54
Виріз панелі (мм) 242*161
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер подвійного живлення серії HAT820 є інтелектуальним модулем автоматичного перемикання з подвійним живленням з налаштованою функціональністю, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові технології, інтелект та мережеві можливості. Вимірювання та управління можуть автоматично виконуватися, що зменшує помилки в ручному управлінні, тому це ідеальний варіант для продуктів з подвійним живленням.

Контролер подвійного живлення серії HAT820 складається з потужного мікропроцесора в ядрі, який може точно вимірювати напруги (2-х 3-фазних) та точно визначати аномалії напруг (перенапруга, недонапруга, перевищення частоти, зниження частоти, втрата фази, зворотний порядок фаз), та генерувати цифровий сигнал керування відключенням живлення. Він має компактну конструкцію, передові схеми, просте підключення та високу надійність, та може бути широко використаний в електричних автоматичних системах керування електроенергією, зв'язку, нафти, вугілля, металургії, залізничного транспорту, муніципального управління, інтелектуальної будівлі та ін.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ

Системний тип може бути встановлений як Головне-Генерація, Генерація-Головне, Головне-Головне, Генерація-Генерація;
Великий дисплей з одним кольором на 4,3 дюйма, 240x128 пікселів з білою підсвічуванням, відображення на кількох мовах (спрощений китайський, англійська та інші), мова за замовчуванням для інших - традиційний китайський, та кнопкове керування;
Збір та відображення 2-х напруг 3-фаз, частоти та послідовності фаз;
Збір та відображення активної потужності навантаження, реактивної потужності, видимої потужності, коефіцієнта потужності та струму;
Незалежні функції попередження та спрацювання перевищення струму для S1 та S2;
Функція відключення для неважливих навантажень (NEL);
Відображення накопиченої активної потужності, накопиченої реактивної потужності, накопиченої кількості закриттів, накопиченої кількості автоматичних перемикань та кількості перемикань при відсутності головної електроенергії для S1 та S2;
Відображення часу безперервного живлення, накопиченого часу живлення для S1 та S2, накопиченого часу автоматичного перемикання;
Для вимикача з накопиченням енергії, він має функцію закриття вимикача при активації сигналу PF вимикача (закриття готове);
Функції перенапруги, піднапруги, перевищення частоти, зниження частоти, перевищення струму, втрати фази та оберненого порядку фаз;
Встановлено автоматичний перехід в режим Авто/Ручний, і в ручному режимі можна керувати відкриттям/закриттям вимикача вручну;
Всі параметри можна налаштовувати на місці, використовується перевірка паролів, що дозволяє уникнути помилок непрофесіоналів;
Введення в експлуатацію може бути виконано на місці вручну для запуску/зупинки генератора;
Функція автоматичного закриття вимикача;
Вихідний сигнал може бути імпульсним або постійним;
2-х дротовий ізольований дизайн N-провіду;
Відображення годинника реального часу, функція журналу подій із записом циклічних 200 даних;
Запланований запуск/незапланований запуск для генератора; можна встановити запускати один раз, щомісяця або щотижня, також можна встановити, чи має він працювати з навантаженням;
Він може керувати двома генераторами, реалізуючи циклічний режим, режим головного генератора та режим рівномірної роботи;
Широкий діапазон живлення від СК, який може тимчасово переносити максимальні 80 В постійного струму;
Електроживлення може бути фазовою напругою (L, N) або фазовою напругою (L, L) з діапазоном живлення: (90~576) В;
Великий проміжок між клемами введення змінного струму, який може тимчасово переносити напругу 625 В;
Може виявляти живлення на завантаженні або ні;
Встановлено 2 ізольованих порти RS485 для зв'язку, які мають функції дистанційного керування, дистанційного зв'язку, дистанційного вимірювання та дистанційного регулювання за допомогою протоколу зв'язку ModBus-RTU; також можна віддалено керувати запуском, зупинкою, відкриттям і закриттям генератора;
Підходить для різних типів систем зміни напруги (3-фазний 4-жильний, 3-фазний 3-жильний, 1-фазний 2-жильний, 2-фазний 3-жильний);
Модульна конструкція, пластиковий корпус з підвищеною вогнестійкістю, вставні з'єднувальні клеми та вбудований метод установки, з компактною конструкцією та зручною установкою.
