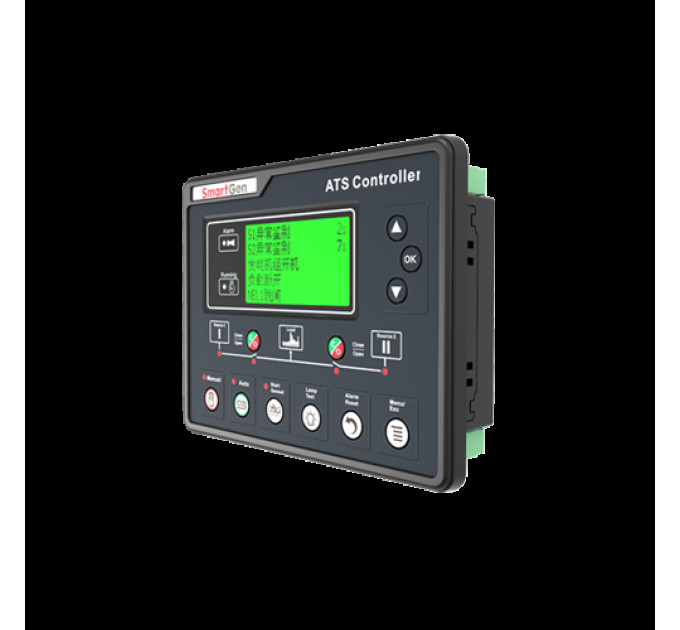

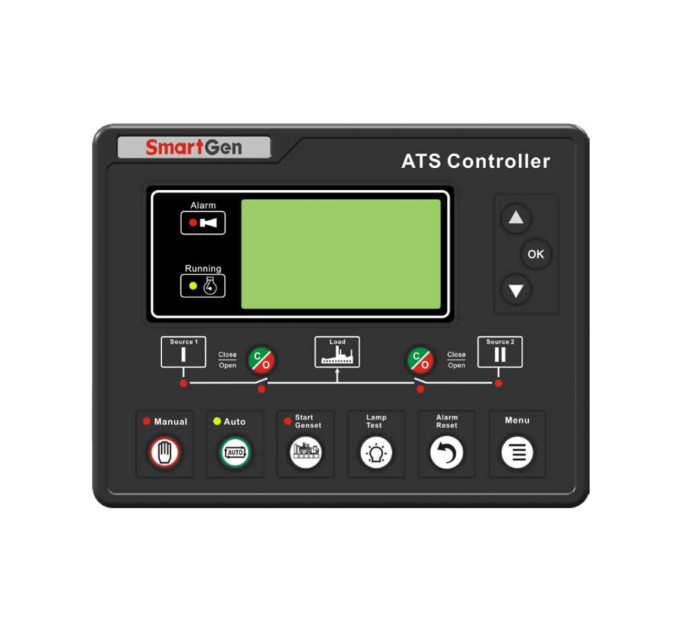

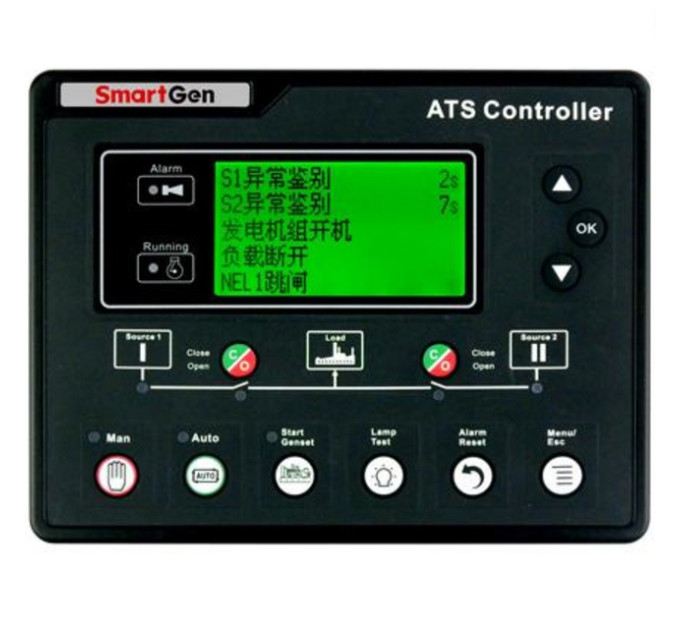

SmartGen HAT700 Контролер автоматики переключення силіконова панель, придатний для SGQ ATS, виявлення струму, живлення від змінного струму (AC)

Технічні характеристики:
Дисплей LCD(132*64)
Мова Китайська та англійська та інші
Система змінного струму 1Ф2П/2Ф3П/3Ф3П/3Ф4П
Частота генератора 50/60Гц
Інтерфейс моніторингу RS485
Програмований інтерфейс LINK/RS485
RTC (Годинник реального часу) так
Запланований запуск генератора так
Циркуляційний запуск генератора так
Пріоритет перемикання так
Тип перемикача PC Двоступінчастий, PC Трьоступінчастий, ВВ та СС перемикач
Живлення від постійного струму DC(8-35)В
Розміри корпусу (мм) 197*152*47
Виріз у панелі (мм) 186*141
Робоча температура (-25~+70)℃

Огляд продукту:
Контролер автоматики переключення HAT700 є інтелектуальним двосистемним модулем з програмованою функцією, автоматичним вимірюванням, LCD-дисплеєм та цифровим зв'язком. Він поєднує в собі цифрові, інтелектуальні та мережеві технології. Автоматичне вимірювання та керування можуть зменшити неправильну роботу. Це ідеальний варіант для системи автоматичного перемикання (ATS).

Міцний мікропроцесор, який міститься в установці, дозволяє точно вимірювати напругу (2-х шляхова-3-фазова) та робити точний вибір; крім того, відповідний цифровий вихідний порт буде активним, коли виникають аномальні умови, такі як перевищення/недосягнення напруги, перевищення/недосягнення частоти, втрата фази та інші. Цей контролер повністю враховує різні застосування системи ATS (автоматичної системи перемикання) і може бути безпосередньо використаний для PC ATS, CB ATS, CC ATS тощо. Він має компактну конструкцію, високорозвинуті схеми, просте підключення та високу надійність і може широко застосовуватися в електроприладах, автоматичній системі управління та вимірювання електроенергії, телекомунікаціях, нафті, вугіллі, металургії, залізницях, міському управлінні, інтелектуальному будівництві тощо.

ПРОДУКТИВНІСТЬ ТА ХАРАКТЕРИСТИКИ
1. Тип системи може бути встановлений як: S1 (Мережа) та S2 (Мережа), S1 (Мережа) та S2 (Генератор), S1 (Генератор) та S2 (Мережа), S1 (Генератор) та S2 (Генератор).
2. LCD 132x64 з підсвічуванням, багатомовний інтерфейс (включаючи англійську, китайську чи інші мови), кнопкове управління.
3. Збір та відображення напруги 2-х шляхів, частоти та фази 3-фази.
4. Збір та відображення активної потужності, реактивної потужності, видимої потужності, коефіцієнта потужності та струму.
5. Система розділеної перевищеної поточної попередження/аварійна сигналізація для S1/S2.
6. Функція відключення неважливого навантаження (NEL).
7. Відображення загальної енергії S1/S2 кВт, загальної енергії kvar, загальної кількості закритих разів.
8. Відображення часу безперервного живлення та загального часу живлення S1/S2.
9. Функція синхронного перемикання; крім того, може бути відображена різниця напруги, різниця частоти та різниця фази.
10. Для ATS із зберіганою енергією, його реле закриття буде активним після активації входу PF.
11. Захист від перевищення/недовищення напруги, втрати фази, оберненого послідовності фази, перевищення/недовищення частоти.
12. Функція перемикання послідовності фази.
13. Автоматичний/ручний режим. У ручному режимі можна вимусити перемикання на закриття або відкриття;
14. Всі параметри можуть бути встановлені на місці. Парольна аутентифікація гарантує використання авторизованим персоналом.
15. Генератор може бути вручну протестований на місці для досягнення операції запуску/зупинки.
16. Контролер ATS має функцію автоматичного повторного закриття.
17. Сигнал закриття може бути встановлений як з інтервалами, так і з постійним виведенням.
18. Придатний для PC Трьохступінчастий, PC Двоступінчастий, ВВ та СС перемикачі.
19. Придатний для 2 ізольованих нейтральних ліній.
20. Годинник реального часу (RTC); функція журналу подій (журнал подій може записувати 99 пунктів циклічно).
21. Запланований запуск і запуск за графіком (може бути встановлено як запуск генератора один раз на день/тиждень/місяць з навантаженням чи без нього).
22. Може управляти двома генераторами в режимі циклічного запуску, режимі головного запуску та режимі балансованого запуску.
23. Широкий діапазон живлення від постійного струму DC(8~35)В дозволяє контролеру витримувати миттєвий струм 80В.
24. Великий простір для терміналів дозволяє контролеру витримувати максимальну напругу введення 625В.
25. З ізольованим інтерфейсом RS485 для зв'язку. З функцією "дистанційного управління, дистанційного вимірювання, дистанційного зв'язку, дистанційної регулювання" за допомогою протоколу зв'язку ModBus. Може дистанційно запускати/зупиняти генератор та дистанційно керувати ATS для закриття або відкриття.
26. Підходить для різних типів систем змінного струму (3 фази 4-провідні, 3 фази 3-провідні, однофазні 2-провідні та двофазні 3-провідні).
27. Модульний дизайн, корпус із самозгасаючого пластику ABS, вставний термінал, вбудоване кріплення, компактна конструкція для легкості установки.
