Технічні параметри:
Дисплей СВІТОДІОДНИЙ
Система змінного струму 1P2W/3P4W
Напруга генератора (170～277) В (фаза-нейтраль)
Частота генератора 50/60 Гц
Інтерфейс моніторингу LINK
Програмований інтерфейс LINK
Пріоритет перемикання так
Тип перемикача одномоторний
Габаритні розміри корпусу (мм) 87*158*120(Д*Ш*В)
Виріз панелі (мм) 74*144
Робоча температура (-25～+70)℃
Огляд продукту:

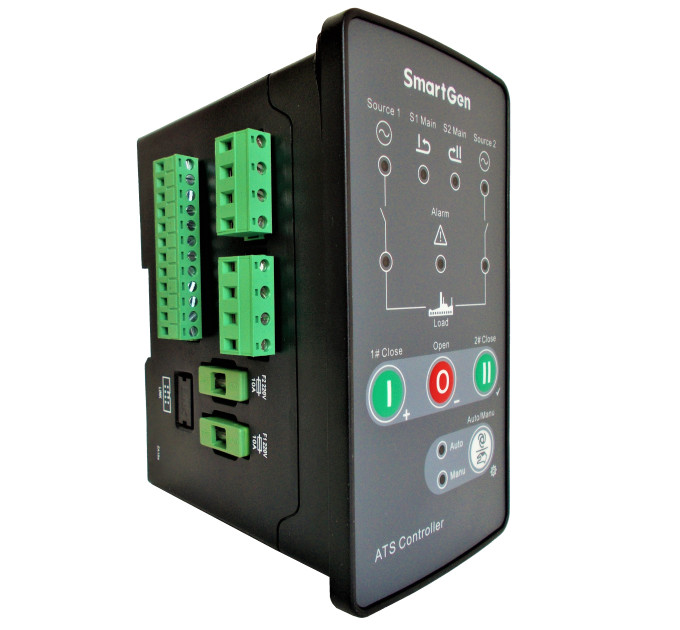

ATS-контролер HAT160 призначений для автоматичного вимикача CB ATS з одним електродвигуном. Він може точно виявляти 2-х провідно-3-фазний 4-жильний/однофазний 2-жильний напругу і визначати аномалії напруги (такі як перенапруга, недонапруга, перехресна частота, низька частота та відсутність фази), а потім керувати ATS після затримки. Коли вимикач ATS працює ненормально, контролер може виявити невдале ввімкнення/вимкнення та сигналізувати про це на передній панелі, щоб забезпечити правильну роботу ATS. Після ненормальностей в електромережі І # контролер відправить сигнал для запуску дизель-генератора. У контролера є функції віддаленого зв'язку, віддаленого керування та конфігурації параметрів через LINK-портовий зв'язок.
Контролер HAT160 може виявляти і керувати напругою в 2 напрямках (2-вхідний і 2-ген або 1-вхідний і 1-ген) 3-фазним/однофазним струмом і керувати ATS.
- Вимірювання і відображення напруги і частоти 2-х провідно-3-фазного струму:
- Захист від перенапруги/недонапруги, перехресної частоти та втрати фази (активовано або деактивовано);
- Сповіщення про невдале ввімкнення/вимкнення;

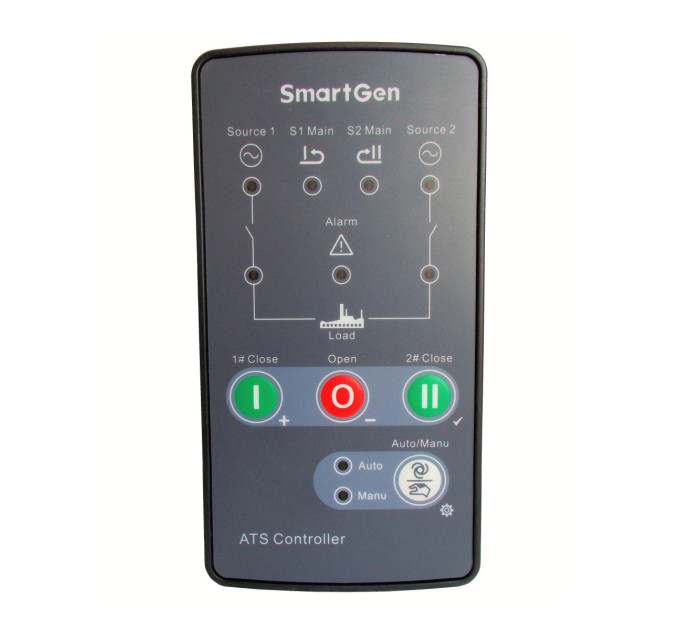

- Дисплей статусу роботи на LED-дисплеї;
- Автоматичний/ручний режим. У ручному режимі ATS може бути перемиканий кнопкою на передній панелі;
- Застосовується для 2 ізольованих нейтральних ліній.
- Автоматичне відновлення роботи;
- Затримка ввімкнення, затримка - 0,5 с;
- Якщо будь-який з напрямків напруги фази A нормальний, контролер і ATS можуть нормально працювати. Коли обидві лінії живлення та напруга одночасно аномальні, якщо будь-яка лінія напруги фази A нормальна, ATS автоматично перемикатиметься в позицію "Розрив" (посередині);
- Інтерфейс скидання аварійного сигналу. Коли вхідний порт активовано, ATS автоматично перемикатиметься в положення "Розрив" (ВИМК.);
- Налаштування параметрів: деякі параметри можна налаштовувати з передньої панелі; всі можна налаштовувати через LINK-порт (з адаптером SG72A) за допомогою комп'ютерного програмного забезпечення;
- Цифрове налаштування параметрів (відмова від аналогового налаштування, покращена надійність та стабільність);
- Висока стійкість до електромагнітних перешкод, може використовуватися в умовах складних електромагнітних перешкод;

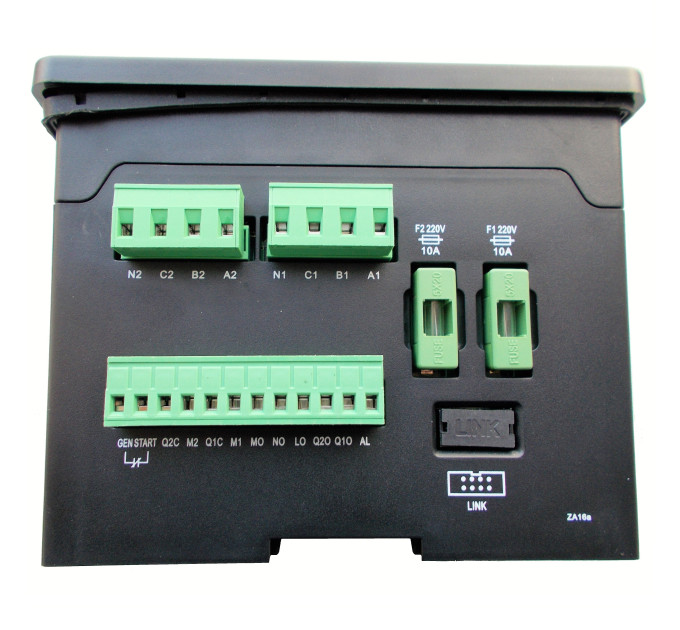

- Модульний дизайн, корпус з самозгасаючого пластику ABS, роз'ємні клеми, компактна конструкція;

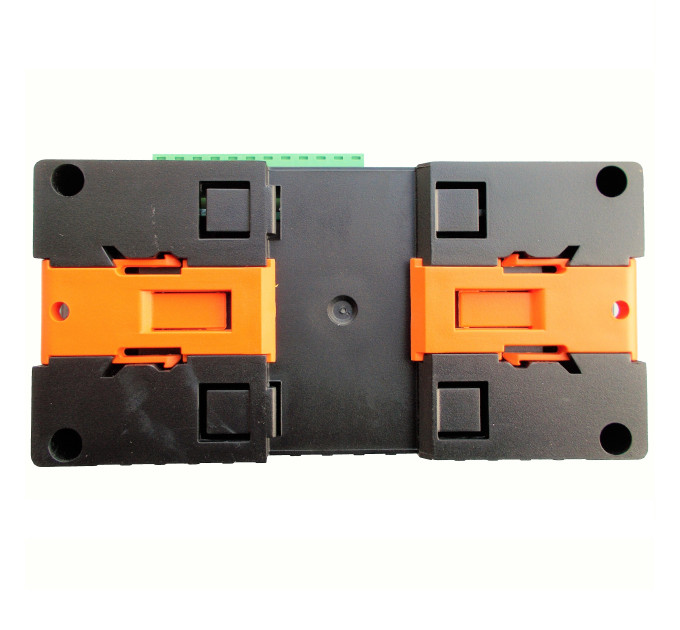

- Три способи установки: вбудована в панель, внутрішня направляюча шина 35 мм та внутрішній кріпильний гвинт.
| Свойства |
| Full name (EN) |
|
SmartGen HAT160 ATS Controller, 230/400VAC, 50/60Hz |
