Використовується автоматичний перемикач (ATS), робоча напруга якого становить не більше 660 В змінного струму, і може перемикатися з навантаженням. Серія номінального струму ATS становить 40A, 63A, 80A, 125A, 160A, 250A, 400A, 630A, 800A, 1000A, 1250A, 1600A, 2000A, розділяючись на два типи з 3 полюсами та 4 полюсами. ATS 40-125A визначається N; 160-400 позначається буквою «Т»; 630A-2000A позначається літерою "M".
SGQ Automatic Transfer Switch (ATS) використовується в умовах від AC660V 50/60HZ до DC250V, який під структурою приводу електромагнетизму та двоступеневим типом класу ПК. SGQ ATS може здійснювати швидку передачу навантаження (час передачі ≤80 мс) двостороннього живлення. Також ATS може широко використовуватися у високих будівлях, пошті, телекомунікаціях, вугільних шахтах, кораблях, промисловості, охороні здоров'я, військових об'єктах і так далі. Двостороннє джерело живлення може бути мережею, генератором з автоматичним запуском, акумулятором тощо.
БУДОВА ТА ХАРАКТЕРИСТИКА
SGQ Automatic Transfer Switch (ATS) приймає структуру приводу магнітної котушки та блокування електричних і механічних. Структура контактної клеми основного шлейфу складається з одного динамічного та двох статичних контактів. І динамічний контакт має конструкцію типу "V", щоб забезпечити відсутність короткого замикання двостороннього джерела живлення. Типи "N" і "T" використовують структуру подвійних котушок, тоді як типи "M" використовують роботу з однією котушкою. Котушка живиться лише під час передачі, що може значно подовжити термін використання вимикача. Керуюча потужність котушки подається від пріоритетного живлення змінного/постійного струму, тому немає сенсу додавати іншу керуючу потужність. Перемикач має електричну та механічну індикацію закриття, а також пропонує 2 контакти NO/NC, вільні від напруги, допоміжні контакти одночасно.
| Свойства |
| Full name (EN) |
|

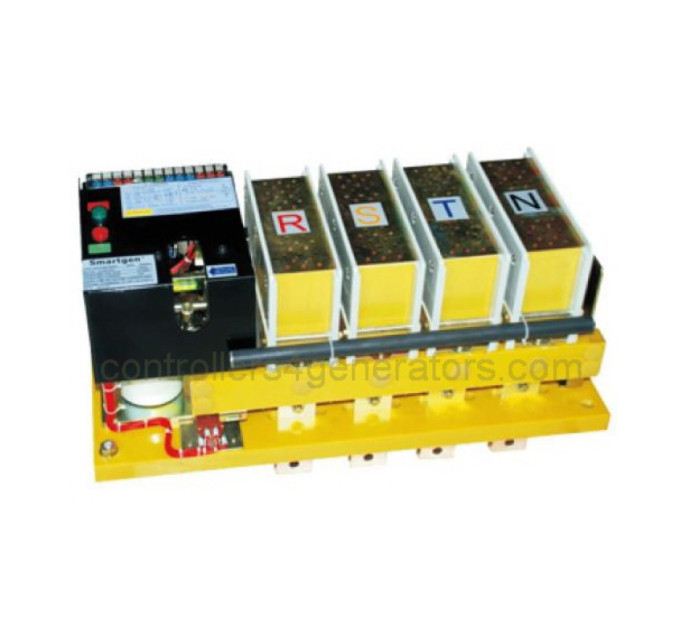

SmartGen SGQ630A-4P Automatic transfer switch (ATS), M type |
