Технічні параметри:
Кількість полюсів (P): 4P / 3P
Номінальний струм: 2500 А
Номінальна робоча напруга: AC 400 В
Робоча напруга двигуна: AC 220 В (175–277 В)
Номінальна ізоляційна напруга головного кола: AC 800 В
Номінальна імпульсна витримувана напруга головного кола: 8 кВ
Категорія: AC-33iB
Короткочасний витримуваний струм: 32 кА / 60 мс
Номінальна комутаційна здатність при КЗ: 67.5 кА
Механічний ресурс: 3000 циклів
Електричний ресурс: 500 циклів
Робоча температура: (-25~+70)°C
Робоча вологість: (20~90)% RH
Висота встановлення: ≤2000 м

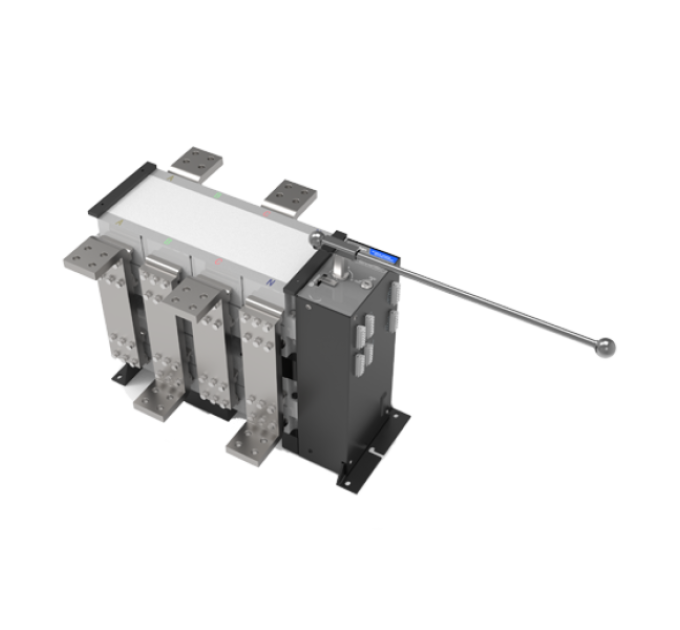

Огляд продукту:
Серія подвійних АВР-перемикачів SGMA800~3200A застосовується в системах, що потребують живлення AC 400 В, 50/60 Гц, з номінальним робочим струмом 800–3200 А.
Конструкція моторизованого типу, з трьома положеннями перемикача:
нормальне (Ⅰ),
резервне (Ⅱ),
вимкнено (0).
АВР цього класу використовується у випадках, де неприпустиме відключення електропостачання: висотні будівлі, медичні заклади, поштово-телекомунікаційні об’єкти, вугільні шахти, судна, залізничний транспорт, військові та пожежні об’єкти.
Продукція серії відповідає стандарту GB/T 14048.11 «Низьковольтні комутаційні апарати та апаратура керування — Частина 6-1: Багатофункціональне обладнання — Пристрої перемикання джерел живлення».
Конструкція та характеристики:

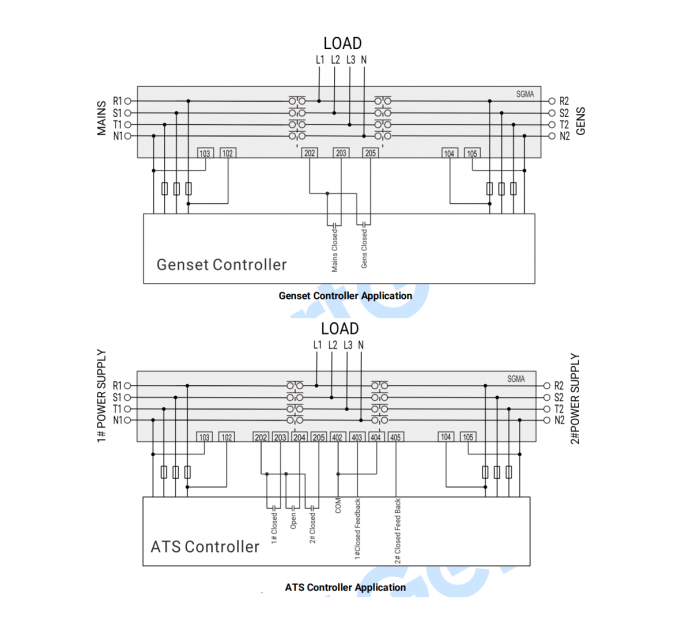

Перемикачі серії SGMA800~3200A виконані за схемою «два входи — один вихід» і оснащені:
Електричним замком-ключем: керує внутрішнім живленням перемикача.
При відкритому замку можливі автоматичні та дистанційні операції.
При закритому — працює лише ручний режим.
Механічним замком-пломбою: під час обслуговування його активація відключає внутрішнє живлення перемикача, блокуючи як електричне, так і ручне керування, що гарантує безпеку персоналу.
| Свойства |
| Full name (EN) |
|
SmartGen SGMA-2500A/4P (ATS Type) Motor type ATS switch |
